Замена фильтра датчика давления вдоха Siemens-Maquet Servo-i
Подготовка:
• Убедитесь в исправной работе устройства Servo-i перед началом технического обслуживания.
• Переведите переключатель включения/выключения на панели управления в положение «Выкл.».
• Отключите кабель питания от сети.
• Отсоедините подачу газа (от стационарной магистрали и/или баллона).
• Снимите трубки, подключенные к пациенту.
• Если установлен, удалите бактериальный фильтр с впускного отверстия выдоха.
Общие положения:
• Профилактическое техническое обслуживание должно проводиться не реже одного раза в год, если устройство используется в пределах нормальных нагрузок. Нормальной эксплуатацией считается примерно 5000 часов работы.
• Модули аккумуляторов подлежат замене каждые три года.
• Внутренние литиевые батареи на плате PC 1771 и
PC 1772 подлежат замене каждые пять лет.
• После или одновременно с выполнением профилактического технического обслуживания, описанного в данном разделе, необходимо провести «Регулярную очистку» и «Расширенную очистку канала вдоха». Процедуры очистки описаны в руководстве пользователя «Система вентилятора Servo-i».
• Для выполнения некоторых этапов профилактического технического обслуживания, описанных в этом разделе, требуется доступ к системе сервисного обслуживания (FSS).
• Некоторые дополнительные устройства, используемые с Servo-i, но не охваченные данным руководством, также могут требовать выполнения технического обслуживания. Рекомендуется ознакомиться с документацией на дополнительные устройства.
Примеры таких устройств:
– Увлажнитель
– Компрессор Mini.
Инструменты:
• Стандартный сервисный инструмент.
• Барометр (или данные о текущем барометрическом давлении).
• Доступ к системе сервисного обслуживания (FSS). Рекомендуется, но не обязательно.
• Комплект деталей для профилактического обслуживания, включающий все необходимые запчасти.
(Service Manual 7 - 3)
Шаг 1
При выполнении данного технического обслуживания следует использовать комплект «Maintenance kit, 5,000 hours»
Снимите крышку секции вдоха
Ослабьте винт (1)
Снимите кронштейн газового модуля (2)
Service Manual 4 - 14
Шаг 2
Вытяните и снимите оба газовых модуля.
Service Manual 4 - 14
Шаг 3
Примечание 1: При сборке убедитесь, что уплотнительное кольцо герметично облегает трубу вдоха (1). Не устанавливайте уплотнительное кольцо слишком глубоко на насадки (2).
Примечание 2: Газовые модули, используемые в Servo-i, настроены на заводе для данного устройства. При замене газовых модулей используйте только модули Servo-i. Не используйте аналогичные модули, предназначенные для систем SV 300/300A или KION / KION-i.
Service Manual 4 - 14
Шаг 4
Замените фильтры в газовых модулях. При замене фильтра перенесите резиновое уплотнение со старого фильтра на новый.
Service Manual 7 - 3
Шаг 5

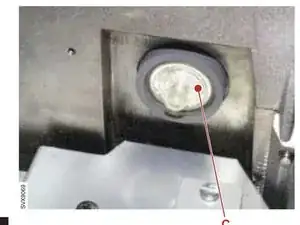

Найдите фильтр датчика давления вдоха, обозначенный на изображении буквой C.
Шаг 6
Замените фильтр датчика давления вдоха.
Service Manual 7 - 4

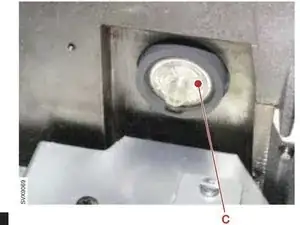

Шаг 7
Убедитесь, что фильтр правильно установлен в резиновое кольцо.
Service Manual 7 - 4
Шаг 8
Примечание: Данный фильтр мог быть уже заменён в ходе «Расширенной очистки канала вдоха», проводимой одновременно с профилактическим техническим обслуживанием.
Service Manual 7 - 4
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратной последовательности.
Перевод руководства с ifixit.com
