Замена датчика/клапана потока кислорода Philips Respironics V200 Esprit
Этот руководство предназначено для вентилятора Philips Respironics V200 / Espirit, номер детали 580-1000-02 H. Тест точности потока кислорода проверяет правильность работы датчика потока кислорода и функцию кислородного клапана. Информация в этом руководстве была заимствована из сервисного руководства (ссылка в каждом шаге) в главе 8.5.4 на страницах 8-19 и 8-20.
Шаг 1
Если вентилятор еще не находится в диагностическом режиме, одновременно нажмите клавиши ALARM RESET и 100% O2 на передней панели примерно на пять секунд, включая включение питания вентилятора, затем нажмите OK для входа в диагностический режим. (Сервисное руководство 8-19)
Шаг 2
Подключите источник кислорода к вентилятору. (Сервисное руководство 8-19)
Шаг 3

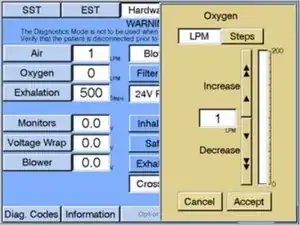

На экране оборудования коснитесь «Кислород» и установите поток на 1 Л/мин. Убедитесь, что дисплей O2Position зарегистрирован в диапазоне от 185 до 525 шагов. (Сервисное руководство 8-19)
Шаг 4

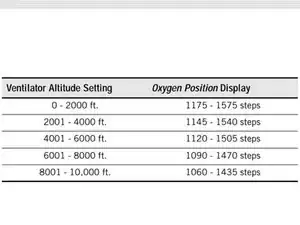

Коснитесь «Кислород» и установите поток на 180 Л/мин. Проверьте, что дисплей позиции O2 соответствует установленной высоте: (Сервисное руководство 8-19)
Шаг 5
Подключите пациентский контур и анализатор к вентилятору. (Сервисное руководство 8-19)
Шаг 6
Установите функцию анализатора на режим чтения Л/мин и выбирайте газ O2 (установите высокий диапазон потока, способный измерять 180 Л/мин кислорода). (Сервисное руководство 8-19)
Шаг 7

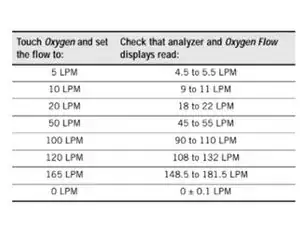

Проверьте, что установленный поток кислорода соответствует измеренному потоку: (Сервисное руководство 8-19/20)
Шаг 8
Тест на точность потока кислорода завершен. (Сервисное руководство 8-20)
Заключение
Для сборки устройства следуйте данным инструкциям в обратном порядке.
