Замена входного кислородного фильтра Philips Respironics V200 Esprit
Данное руководство предназначено для аппарата вентиляции легких Philips Respironics V200 / Esprit, номер детали 580-1000-02 H. Узел водоуловителя/входного фильтра кислорода состоит из фильтра с размером пор 5 микрон (μ) для удаления частиц (как твердых, так и жидких) из кислородного газового потока, колбы с дренажом для накопившейся воды и соединителя для подачи кислорода (раздел 3.1.9 на странице 3-4 Сервисного руководства).
Информация в этом руководстве взята из раздела 10.1.3 на странице 10-5 Сервисного руководства по вентилятору Respironics V200/Esprit. Дополнительная информация по общей замене фильтров для этого вентилятора приведена в разделе 9.1 на страницах 9-3 и 9-4 Сервисного руководства.
Шаг 1
Выключите устройство.

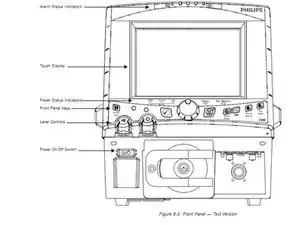

Переключатель Вкл/Выкл расположен на передней панели, как показано на рисунке 8-2 (из Руководства оператора).
Шаг 2
Отключите от сети переменного тока.
Шаг 3
Отсоедините кислородный шланг.

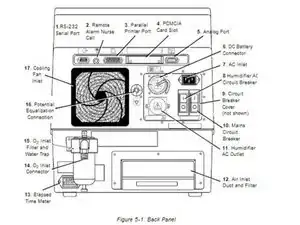

Кислородный шланг подключен к входному соединителю (раздел 14 рисунка 5-1, схема из Руководства оператора).
Шаг 4

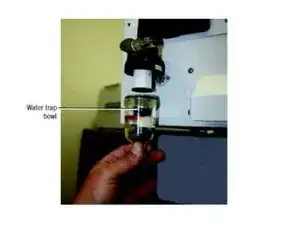

Открутите колбу водоуловителя (страница 10-5 Сервисного руководства).
Расположена на задней панели вентилятора (раздел 15 рисунка 5-1 из Руководства оператора).
Шаг 5
Отделите фильтрующий элемент от черного пластикового держателя (страница 10-5 Сервисного руководства).
Шаг 6
Установите новый фильтрующий элемент в черный пластиковый держатель (страница 10-5 Сервисного руководства).
Шаг 7
Закрутите колбу водоуловителя (страница 10-5 Сервисного руководства).
Шаг 8
Подсоедините кислородный шланг.
Согласно странице 2-2 Руководства оператора, при прокладке входного кислородного шланга следует соблюдать осторожность, чтобы он не подвергался воздействию механизмов, которые могут повредить его путем перерезания или нагрева/плавления.
Заключение
- Подключите к сети переменного тока.
- Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
