Замена блока питания Philips Respironics V200 Esprit
Это руководство предназначено для аппарата искусственной вентиляции легких Philips Respironics V200 / Esprit, номер детали 580-1000-02. Блок питания преобразует переменное напряжение в постоянное для использования электроникой системы. Импульсный блок питания может принимать напряжение от 100 до 240 В перем. тока (50/60 Гц) и преобразовывать его в постоянные напряжения +5 В, +12 В и +29 В. При отсутствии переменного напряжения блок питания преобразует входное постоянное напряжение +24 В от внешнего источника постоянного тока (резервная батарея или внешняя батарея). Блок питания также включает логику отказа питания и схему зарядки резервной батареи. Блок питания охлаждается вентилятором 24 В постоянного тока, размещенным в кожухе, покрывающем печатную плату блока питания.
Информация о снятии и установке блока питания содержится в Руководстве по обслуживанию в главе 10.10.1-2 на страницах 10.22–10.24. Для снятия блока питания необходимо также снять и заново установить кожух блока питания и печатную плату MMI. Информация по этим операциям содержится в главе 10.8 на странице 10-21 и в главе 10.12 на странице 10-26 Руководства по обслуживанию.
Шаг 1

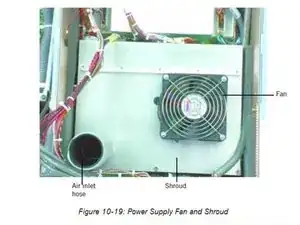

Снимите кожух блока питания (инструкции см. в главе 10.8 на странице 10-21 Руководства по обслуживанию).
Шаг 2

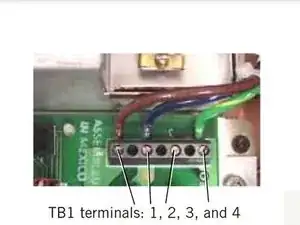

Ослабьте винты на разъеме блока питания TB1 (страница 10-22 Руководства по обслуживанию).
Отключите следующие провода:
Коричневый (клемма 1)
Синий (клемма 2)
Зелёный (клемма 4)
Шаг 3

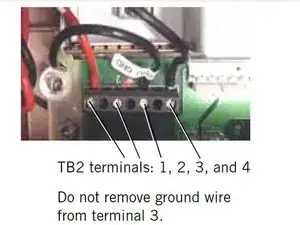

Ослабьте винты на разъеме блока питания TB2 (страница 10-22 Руководства по обслуживанию).
Отключите следующие провода:
Красный (клемма 1)
Чёрный (клемма 4)
Внимание! Не снимайте чёрный провод заземления с клеммы 3 разъема TB3.
Шаг 4

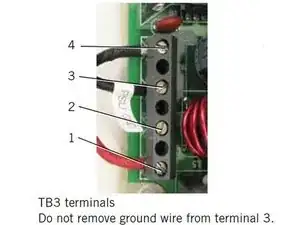

Ослабьте винты на разъеме блока питания TB3 (страница 10-22 Руководства по обслуживанию).
Отключите следующие провода:
Красный (клемма 1)
Чёрный (клемма 2)
Внимание! Не снимайте чёрный провод заземления с клеммы 2 разъема TB3.
Шаг 5

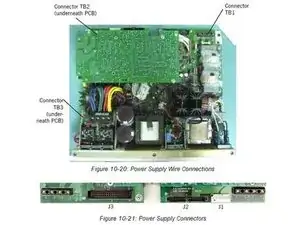

Используя шестигранную отвёртку 4 мм, снимите восемь винтов M5 x 12, которые крепят блок питания к верхней крышке (страница 10-22 Руководства по обслуживанию).
Шаг 6
На этом этапе приподнимите блок питания по мере необходимости (страница 10-22 Руководства по обслуживанию).

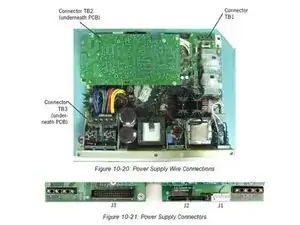

Отключите кабели от разъёмов J1, J2 и J3.
Шаг 7
Поднимите блок питания из верхней крышки (страница 10-22 Руководства по обслуживанию).
Необходимо установить печатную плату MMI перед установкой блока питания. Информация об этом содержится в главе 10.12 на странице 10-26 Руководства по обслуживанию.
При установке блока питания убедитесь, что никакие кабели не проложены под блоком питания.
Шаг 8
Переустановка блока питания (страница 10-24 Руководства по обслуживанию):
Установите восемь винтов, удерживающих блок питания в верхней крышке.
Не затягивайте винты до тех пор, пока все не будут установлены.
Шаг 9
Подсоедините следующие кабели к блоку питания (страница 10-24 Руководства по обслуживанию):
Кабель PSU J1 к разъему J1
Кабель PSU J2 к разъему J2
Кабель PSU J3 к разъему J3
Шаг 10
Подключите следующие провода к блоку питания (страница 10-24 Руководства по обслуживанию):
Красный и чёрный провода (PSU TB3) к разъему TB3
Красный и чёрный провода (PSU TB2) к разъему TB2
Синие, зелёные и коричневые провода от панели сети переменного тока к разъему TB1
При установке вставьте провода полностью в разъемы.
После затяжки в клеммной колодке не должно быть видимых проводов.
Шаг 11
Установите кожух блока питания (инструкции см. в главе 10.8 на странице 10-21 Руководства по обслуживанию).
Убедитесь, что красные и чёрные провода от TB3 располагаются в пазах кожуха.
Убедитесь, что кожух не защемляет кабели.
Все кабельные сборки и провода должны быть проложены между кожухом и стенкой верхней крышки.
Чёрный провод заземления вновь крепится к кожуху более длинным винтом (рядом с разъемом TB2).
