Проверка точности измерения давления для Philips Respironics V200 Esprit
Данное руководство предназначено для вентилятора Philips Respironics V200 / Esprit, номер детали 580-1000-02 H. Данный тест проверки точности определяет корректность работы датчиков давления вдоха и выдоха. Для проведения теста требуется пациентский контур и анализатор. Информация в руководстве взята из сервисного руководства, глава 8.5.5, страницы 8-21 и 8-22. Дополнительную информацию о датчике давления вдоха/выдоха и клапане выдоха смотрите в главе 5.8.16 на странице 5-25.
Шаг 1
Переведите вентилятор в режим диагностики (страница 8-21 сервисного руководства):
Начните с выключенного вентилятора.

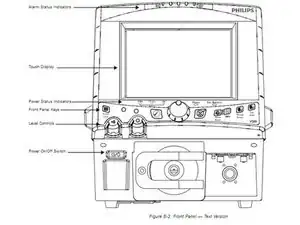

Включите питание вентилятора, удерживая примерно 5 секунд клавиши ALARM RESET и 100 % O2, расположенные справа в секции клавиш передней панели (как показано на рисунке 8-2).
Нажмите OK для входа в диагностический режим.
Шаг 2

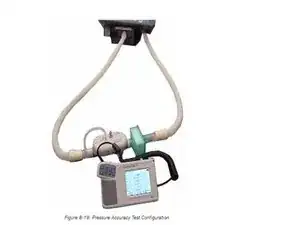

Подключите пациентский контур и анализатор к вентилятору, как показано на рисунке 8-19 (страница 8-21 сервисного руководства).
Шаг 3
Настройте функцию анализатора для измерения давления в см H₂O, установив диапазон измерения не менее 120 см H₂O (страница 8-21 сервисного руководства).
Шаг 4

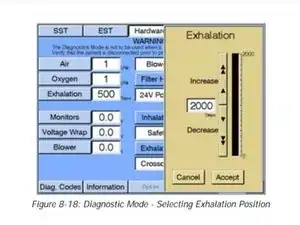

На экране «Аппаратное обеспечение» (Hardware) нажмите кнопку safety (фон белый, как показано на рисунке 8-18, страница 8-21 сервисного руководства), чтобы активировать предохранительный соленоид.
Шаг 5

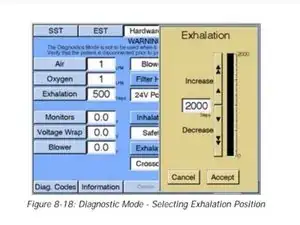

На экране «Аппаратное обеспечение» (Hardware) нажмите кнопку Exhalation (фон синий, как на рисунке 8-18, страница 8-21 сервисного руководства).
Шаг 6

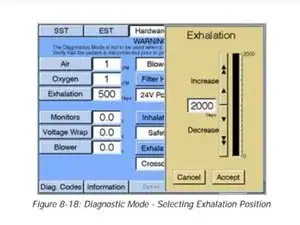

На экране «Аппаратное обеспечение» (Hardware) нажмите кнопку Air (фон синий, верхний левый участок рисунка 8-18, страница 8-21 сервисного руководства).
Шаг 7
На экране «Аппаратное обеспечение» (Hardware) нажмите Exhalation и регулируйте значение до тех пор, пока давление на анализаторе не достигнет 100 ± 5 см H₂O (95–105 см H₂O).
Информация приведена на странице 8-21 сервисного руководства.
Шаг 8
Убедитесь, что показания давления вдоха и выдоха на экране «Аппаратное обеспечение» (Hardware) находятся в пределах ±10 % от показаний анализатора.
Пример: если анализатор показывает 98,7 см H₂O, 10 % от этого значения составляют 9,87 см H₂O, тогда диапазон ±10 % составляет 88,83–108,57 см H₂O (–10 % = 98,7 – 9,87 = 88,83 см H₂O, +10 % = 98,7 + 9,87 = 108,57 см H₂O).
Информация приведена на странице 8-21 сервисного руководства.
Шаг 9
Проверка точности измерения давления завершена.
Заключение
Если показания давления вдоха/выдоха выходят за пределы нормы при 100 см H₂O, рекомендуется следующее устранение неполадок и ремонт, подробности смотрите в главе 8.7.5 сервисного руководства, страница 8-44:
- Проверьте наличие утечек в соединениях контура, тестовом легком, фильтрах и т. д.
- Проверьте наличие перегибов или повреждений трубки от модуля вдоха до SOL4 и от SOL4 до печатной платы датчиков.
- Проверьте наличие перегибов или повреждений трубки от отборника давления выдоха до SOL3 и от SOL3 до печатной платы датчиков.
- Проверьте наличие утечек в соединении кислородного датчика и кислородного клапана.
- Замените печатную плату датчиков.
- Замените трехпозиционный соленоид.
Перевод руководства с ifixit.com
