Замена платы RJ-11 в PowerBook G4 Aluminum 12" 867 MHz

Стандартный телефонный разъём для подключения к внутреннему 56k модему.

Шаг 1

Используйте монету, чтобы повернуть фиксатор аккумулятора на 90 градусов вправо.

Поднимите аккумулятор и извлеките его из компьютера.

Шаг 2

Снимите четыре винта с крестообразным шлицем с крышки отсека памяти.

Сдвиньте крышку отсека памяти вдоль и снимите её.

Шаг 3

Снимите длинный чёрный винт с крестообразным шлицем рядом с модулем памяти.

Снимите небольшую EMI-накладку под чёрным винтом.

Шаг 4

На клавиатуре снимите клавиши F1, F2, F11 и F12.

Это немного пугает — глубоко вздохните перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх, пока не услышите щелчок. Затем перенесите палец на левый край клавиши и поднимите вверх, чтобы снять клавишу.

Вы освобождаете две защёлки слева от клавиши из двух маленьких отверстий в пластиковой ножничной конструкции.

При установке клавиш обратно поместите клавишу непосредственно над её посадочным местом и нажмите вниз, пока клавиша не защёлкнется на месте.

Шаг 5

Используйте ноготь или маленькую отвёртку с плоским лезвием, чтобы приподнять серые наклейки, закрывающие каждый винт.

Шаг 6

Снимите два коротких винта с крестообразным шлицем.

Шаг 7

Поднимите клавиатуру за клавиши «esc» и «eject» и осторожно поднимайте, пока клавиатура не станет вертикальной.

Шаг 8

Возьмите ленту коннектора клавиатуры близко к разъёму и отсоедините её от логической платы.

Шаг 9

Снимите три маленьких винта с крестообразным шлицем внутри отсека для аккумулятора.

Шаг 10

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта средней длины с крестообразным шлицем с корпуса.

Шаг 11

Снова поверните компьютер на 90 градусов по часовой стрелке и снимите только нижний винт с каждой стороны шарнира.

Шаг 12

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем на наружной стенке отсека аккумулятора.

Учтите, что эти два винта длиннее и имеют плечики.

Шаг 13

Переверните компьютер и откройте его.

Снимите следующие 14 винтов:

Шесть винтов с крестообразным шлицем 2,5 мм по обеим сторонам области клавиатуры.

Пять винтов с крестообразным шлицем 4,5 мм на левой половине области клавиатуры.

Один шестигранный винт 7 мм в верхнем левом углу верхнего корпуса (подходит отвёртка T6 Torx).

Один винт с крестообразным шлицем 15 мм в верхней средней части области клавиатуры.

Один шестигранный винт 16,5 мм в верхнем правом углу верхнего корпуса (также подойдёт T6 Torx).

Шаг 14

Отклейте два куска фольгированной ленты на левой стороне области клавиатуры.

Разъёмы на концах кабелей очень прочно закреплены в гнёздах на логической плате. Прямое дергание за кабель приведёт к отделению кабеля от его разъёма или к вырыву гнезда из логической платы.

Осторожно отсоедините кабели микрофона и питания от логической платы. С помощью ногтей или стоматологической лопатки аккуратно подденьте разъёмы из их гнёзд. Следите, чтобы тянули только за разъём, а не за гнездо.

Шаг 15

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель тачпада.

Шаг 16

Начиная с одного из верхних углов возле экрана, обойдите рамку, отделяя верхний корпус от нижнего.

Шаг 17

Снимите верхний корпус с компьютера.

Шаг 18

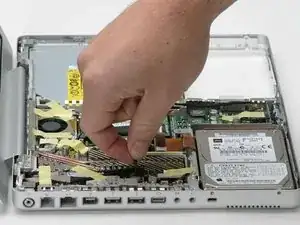

Отсоедините кабель модема от стороны экрана модема и выведите его из металлической рамы.

Шаг 19

Снимите винт с крестообразным шлицем, крепящий кабель данных дисплея к металлической раме.

Шаг 20

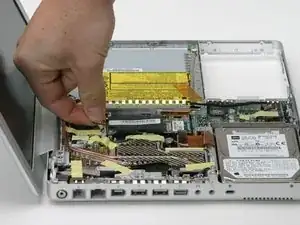

Используйте чёрную пластиковую тягу, чтобы отсоединить кабель данных дисплея от логической платы.

Шаг 21

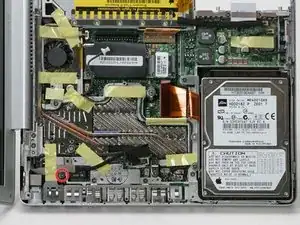

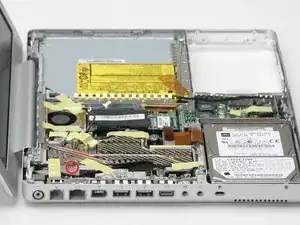

Снимите винт с крестообразным шлицем, крепящий плату RJ-11.

Шаг 22

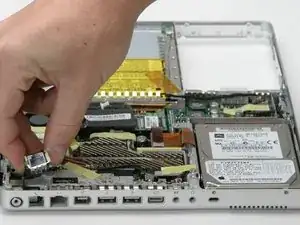

Поднимите левую сторону платы RJ-11 и извлеките её из компьютера.

Заключение

Для сборки устройства выполните эти шаги в обратном порядке.

Перевод руководства с ifixit.com
