Замена жесткого диска Mac mini середины 2010 года

Разместите большие пальцы в углублениях на нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка на крышке не совместится с кольцом, нанесенным на корпус.

Наклоните mini настолько, чтобы нижняя крышка отвалилась от корпуса.

Снимите нижнюю крышку и отложите в сторону.

Снимите два винта Torx T6 длиной 11.3 мм, крепящих вентилятор к логической плате рядом с антенной пластиной.

Поднимите крепежное ушко вентилятора, ближайшее к оперативной памяти, со стойки, закрепленной в корпусе.

Если вентилятор не отделяется от стойки при умеренном усилии, можно просто выкрутить этот винт отверткой Torx T6.

Выньте вентилятор из mini, чтобы получить доступ к его разъему.

Осторожно потяните кабели вентилятора вверх, чтобы вывести его разъем из гнезда на логической плате.

Снимите вентилятор.

Снимите один винт Torx T6 длиной 3.5 мм, крепящий кожух к радиатору.

Поднимите кожух с конца, ближайшего к антеннной пластине.

Поверните кожух от корпуса и извлеките его из mini.

Снимите следующие винты, крепящие антенную пластину к mini:

Два винта Torx T8 или T9 длиной 6.6 мм

Два винта Torx T8 длиной 5.0 мм или шестигранных винта 2.0 мм (подойдут оба)

Слегка приподнимите антенную пластину с конца, ближайшего к оперативной памяти.

Осторожно потяните антенную пластину прямо от кругового ободка корпуса.

Не снимайте антенную пластину еще. Она все еще прикреплена к плате AirPort/Bluetooth.

Используйте кончик лопатки, чтобы осторожно поддеть разъем антенны и отсоединить его от платы AirPort/Bluetooth.

Снимите антенную пластину с mini.

Снимите следующие три винта:

Один винт Torx T8 длиной 5.0 мм или шестигранный винт 2.0 мм (подойдет любой)

Один винт Torx T6 длиной 16.2 мм

Одна стойка Torx T6 длиной 26 мм

Примечание: эта стойка могла быть удалена вместе с вентилятором.

Осторожно потяните провода обоих термодатчиков жесткого диска вверх, чтобы вывести их разъемы из соответствующих гнезд на логической плате.

Используйте плоский конец лопатки, чтобы поддеть разъемы жесткого и оптического дисков и вывести их из гнезд на логической плате.

Чтобы освободить место для извлечения жесткого диска, логическая плата должна быть слегка выдвинута. Для этого в два отверстия, выделенные красным, должны быть вставлены цилиндрические стержни.

Вставка инструментов в любые отверстия на логической плате, кроме выделенных красным, может серьезно повредить плату.

Вставьте инструмент для снятия логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он опирается на корпус под платой перед продолжением.

Если у вас нет инструмента для снятия логической платы, можно использовать два инструмента диаметром не более 2.5 мм. Вставьте по одному в каждое выделенное отверстие.

Осторожно потяните инструмент в сторону платы ввода/вывода. Сборка логической платы и платы ввода/вывода должна слегка выдвинуться из корпуса.

Прекратите поддевать, когда плата ввода/вывода будет визуально отделена от корпуса. Удалите инструмент для снятия логической платы Mac mini.

Одновременно сдвиньте два пластиковых зажима на крайней левой и правой сторонах платы ввода/вывода к центру платы и слегка потяните плату ввода/вывода от корпуса.

Выдвигайте сборку платы ввода/вывода/логической платы не более чем на 5 мм. Дальнейшее выдвижение может повредить разъем ИК-датчика (выделен красным на третьей фотографии).

Поднимите жесткий диск за край, ближайший к логической плате, и извлеките его из mini, следя за разъемом оперативной памяти и кабелями, которые могут зацепиться.

При повторной установке жесткого диска убедитесь, что два выступа Torx T8 на его дальнем конце вставлены в два резиновых уплотнителя, выделенные красным на второй фотографии, прежде чем задвигать плату назад на место.

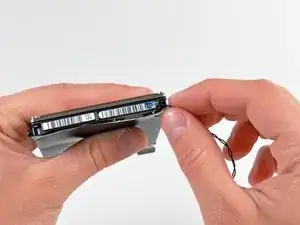

Снимите полоску ленты, закрывающую разъем жесткого диска.

Снимите кабель жёсткого диска, потянув разъём прямо от жёсткого диска.

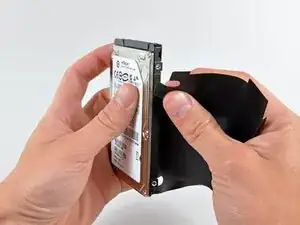

Удалите кусок ленты, закрывающий термодатчик, прикреплённый к кромке жёсткого диска.

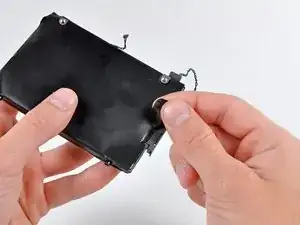

Осторожно оторвите термодатчик от конца жёсткого диска.

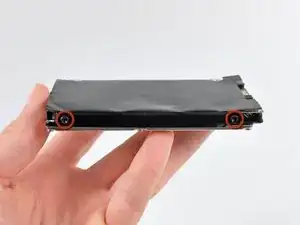

Снимите два винта Torx T8 длиной 6,2 мм с боковой стороны жёсткого диска.

Осторожно снимите крышку жёсткого диска.

Жёсткий диск остаётся.

Если вы устанавливаете новый жёсткий диск, у нас есть руководство по установке OS X, которое поможет вам начать работу.
