Замена датчика ИК/индикатора сна Mac mini середины 2010 года

Используйте это руководство для замены блока датчика ИК/индикатора сна в вашем mini. Для замены этого компонента требуется снятие логической платы и большинства других компонентов внутри mini.

Шаг 1

Разместите большие пальцы в выемках на нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на крышке, не совместится с гравировкой-меткой на наружном корпусе.

Шаг 2

Наклоните mini так, чтобы нижняя крышка отвалилась от наружного корпуса.

Снимите нижнюю крышку и отложите в сторону.

Шаг 3

Снимите два винта Torx T6 длиной 11,3 мм, фиксирующих вентилятор на логической плате рядом с антенной пластиной.

Шаг 4

Поднимите ушко вентилятора, ближе к оперативной памяти, со стойки, закреплённой на наружном корпусе.

Если вентилятор не отделяется от стойки при умеренном усилии, можно использовать отвёртку Torx T6, чтобы просто выкрутить этот винт.

Шаг 5

Поднимите вентилятор из корпуса mini, чтобы освободить доступ к его разъёму.

Осторожно потяните кабели вентилятора вверх, чтобы вывести разъём вентилятора из гнезда на логической плате.

Снимите вентилятор.

Шаг 6

Снимите один винт Torx T6 длиной 3,5 мм, фиксирующий кожух на радиаторе.

Шаг 7

Поднимите кожух с конца, ближайшего к антенной пластине.

Поверните кожух от наружного корпуса и снимите его с mini.

Шаг 8

Снимите следующие винты, фиксирующие антенную пластину к mini:

Два винта Torx T8 или T9 длиной 6,6 мм

Два винта Torx T8 длиной 5,0 мм или шестигранных винта 2,0 мм (любой из вариантов подойдёт)

Шаг 9

Небольшим усилием приподнимите антенную пластину с конца, ближайшего к оперативной памяти.

Осторожно потяните антенную пластину прямо от кругового обода наружного корпуса.

Пока не снимайте антенную пластину. Она всё ещё подключена к плате AirPort/Bluetooth.

Шаг 10

Используйте наконечник медиатора (лопатки), чтобы аккуратно отжать антенный разъём от платы AirPort/Bluetooth.

Шаг 11

Снимите антенную пластину с mini.

Шаг 12

Снимите следующие три винта:

Один винт Torx T8 длиной 5,0 мм или шестигранный винт 2,0 мм (любой из вариантов подойдёт)

Один винт Torx T6 длиной 16,2 мм

Одна стойка Torx T6 длиной 26 мм

Шаг 13

Осторожно потяните провода обоих термодатчиков жёсткого диска вверх, чтобы вывести их разъёмы из гнёзд на логической плате.

Шаг 14

Используйте плоский конец медиатора, чтобы поддеть и вывести из гнёзд на логической плате разъёмы жёсткого диска и оптического привода.

Шаг 15

Чтобы отсоединить термодатчик оптического привода, зажмите его кабели между большим пальцем и медиатором и подденьте медиатором вверх, чтобы вывести разъём из гнезда на логической плате.

Шаг 16

Используйте наконечник медиатора, чтобы поднять разъём датчика ИК вверх и вывести его из гнезда на логической плате.

Шаг 17

Для извлечения логической платы необходимо вставить две цилиндрические стержни в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия логической платы может её повредить.

Вставьте инструмент для извлечения логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он опирается на наружный корпус под логической платой, прежде чем продолжить.

Если у вас нет инструмента для извлечения логической платы, можно использовать два инструмента максимальным диаметром 2,5 мм. Вставьте по одному в каждое из выделенных отверстий.

Осторожно потяните инструмент в сторону платы I/O. Сборка логической платы и платы I/O должна немного выдвинуться из наружного корпуса.

Прекратите поддевание, когда плата I/O будет явно отделена от наружного корпуса. Уберите инструмент для извлечения логической платы Mac mini.

Шаг 18

Одновременно нажмите на два пластиковых зажима по левому и правому краю платы I/O в направлении к центру платы и потяните плату I/O прочь от наружного корпуса.

Шаг 19

Вытащите сборку платы I/O/логической платы из наружного корпуса настолько, чтобы получить доступ к разъёму питания.

Используйте пинцет, чтобы отсоединить кабель питания от логической платы.

Тяните разъём кабеля питания в сторону отверстия оптического привода.

Шаг 20

Осторожно выдвиньте сборку логической платы из mini, следя, чтобы никакие кабели не застряли.

Шаг 21

Удалите винт Torx T6 длиной 7,9 мм, который крепит блок питания и оптический привод к внешнему корпусу.

Шаг 22

Оттяните серебристую металлическую фиксаторную планку разъема питания (AC‑In) от боковой части внешнего корпуса и снимите её с mini.

Шаг 23

Поверните разъем питания (AC‑In) на 90 градусов против часовой стрелки.

Шаг 24

Выдвиньте блок питания из mini, следя за проводами, которые могут зацепиться.

Шаг 25

Извлеките жесткий диск из mini, следя за проводами, которые могут зацепиться.

Шаг 26

Удалите винт Torx T6 длиной 7,9 мм, который крепит оптический привод к внешнему корпусу.

Шаг 27

Выдвиньте оптический привод из внешнего корпуса, следя за проводами, которые могут зацепиться.

Шаг 28

Осторожно выведите кабели ИК‑датчика из канала в кронштейне оптического привода.

Шаг 29

Удалите крестообразный винт Phillips длиной 5 мм, который крепит плату ИК к кронштейну оптического привода.

Шаг 30

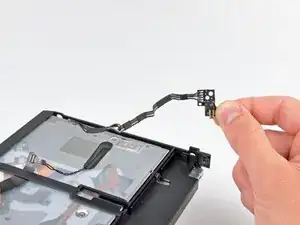

Снимите ИК‑датчик с кронштейна оптического привода.

Будьте осторожны при снятии платы ИК с кронштейна оптического привода: нижний пластиковый фиксаторный штифт может зацепиться за хрупкую плату ИК.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
