Замена жёсткого диска Mac mini середины 2010 г.

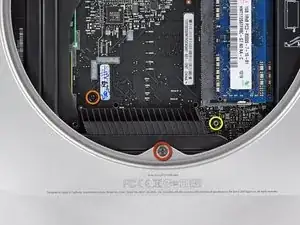

Удалите следующие три винта:

Один винт 5,0 мм T8 Torx или шестигранный винт 2,0 мм (подойдёт любой из двух)

Один винт 16,2 мм T6 Torx

Одна стойка 26 мм T6 Torx

Примечание: эта стойка могла быть снята вместе с вентилятором.

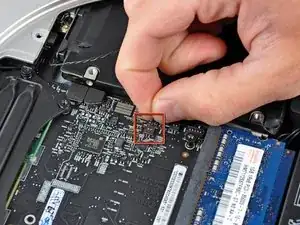

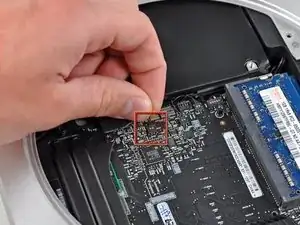

Осторожно подтяните провода обоих термодатчиков жёсткого диска вверх, чтобы вывести их разъёмы из соответствующих гнёзд на плате.

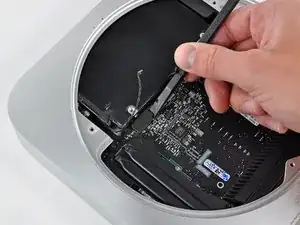

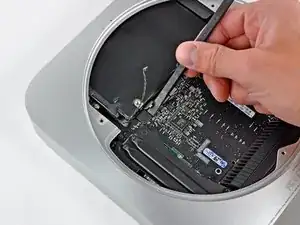

Используйте плоский конец лопатки, чтобы поддеть и вывести из гнёзд на плате разъёмы жёсткого диска и оптического привода.

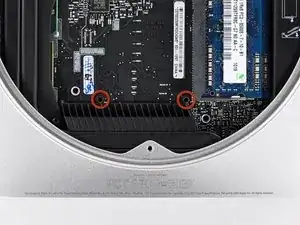

Для обеспечения достаточного зазора при извлечении жёсткого диска необходимо немного выдвинуть плату. Для этого в указанные красным отверстия следует вставить два цилиндрических стержня.

Вставка инструментов в отверстия на плате, отличные от отмеченных красным, может серьёзно повредить плату.

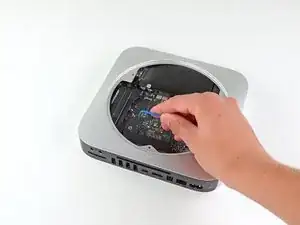

Вставьте инструмент для извлечения логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он упирается в наружный корпус под платой, прежде чем продолжить.

Если у вас нет специального инструмента, можно использовать два инструмента максимальным диаметром 2,5 мм. Вставьте по одному в каждое указанное отверстие.

Осторожно потяните инструмент в сторону платы ввода/вывода. Сборка логической платы и платы ввода/вывода должна слегка выдвинуться из наружного корпуса.

Прекратите поддевание, когда плата ввода/вывода станет заметно отделённой от наружного корпуса. Удалите инструмент для извлечения логической платы Mac mini.

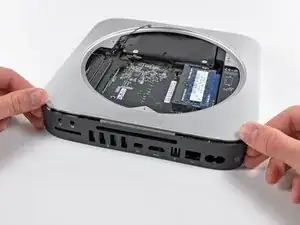

Одновременно сдвиньте две пластиковые защёлки слева и справа на плате ввода/вывода к центру платы и слегка оттяните плату ввода/вывода от наружного корпуса.

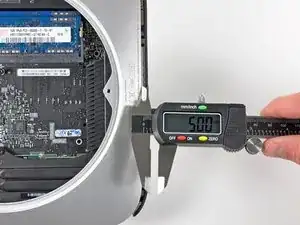

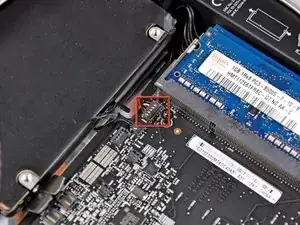

Выдвигайте сборку платы ввода/вывода и логической платы из корпуса не более чем на 5 мм. Более сильное выдвижение может повредить разъём ИК-датчика (выделен красным на третьем изображении).

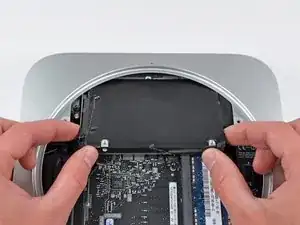

Поднимите жёсткий диск за край, ближайший к логической плате, и извлеките его из мини, учитывая расположение разъёма оперативной памяти и возможные провода, которые могут зацепиться.

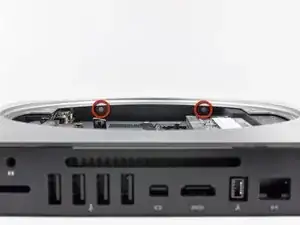

При установке жёсткого диска убедитесь, что два выступа T8 Torx на его дальнем конце вставлены в два резиновых втулки, выделенные красным на втором изображении, прежде чем возвращать плату на место.
