Замена внешнего корпуса Mac mini Mid 2010

Поместите большие пальцы в углубления, вырезанные в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, окрашенная на нижней крышке, не выровняется с кольцом, нанесенным на внешнем корпусе.

Наклоните mini достаточно, чтобы нижняя крышка отвалилась от внешнего корпуса.

Удалите нижнюю крышку и отложите её в сторонку.

Удалите два винта T6 Torx длиной 11,3 мм, крепящих вентилятор к материнской плате рядом с антенной.

Поднимите ухо вентилятора, ближайшее к оперативной памяти, от стойки, прикрепленной к внешнему корпусу.

Если вентилятор не отделяется от винта стойки с умеренной силой, вы можете использовать отвертку T6 Torx, чтобы просто удалить этот винт.

Поднимите вентилятор из mini, чтобы обеспечить доступ к его разъему.

Осторожно потяните кабели вентилятора вверх, чтобы извлечь разъем вентилятора из гнезда на материнской плате.

Удалите вентилятор.

Удалите единственный винт T6 Torx длиной 3,5 мм, крепящий обтекатель к радиатору.

Поднимите обтекатель от конца, ближайшего к антенному блоку.

Поверните обтекатель от внешнего корпуса и извлеките его из mini.

Удалите следующие винты, крепящие антенну к mini:

Два винта T8 или T9 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или шестигранных винта длиной 2,0 мм (любой вариант подойдет)

Немного поднимите антенну с конца, ближайшего к оперативной памяти.

Осторожно потяните антенну прямо от кругового обода внешнего корпуса.

Не удаляйте антенну еще. Она все еще прикреплена к плате AirPort/ Bluetooth.

Используйте кончик лопатки, чтобы осторожно приподнять разъем антенны от платы AirPort/Bluetooth.

Удалите антенну из mini.

Удалите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или шестигранный винт длиной 2,0 мм (любой вариант подойдет)

Один винт T6 Torx длиной 16,2 мм

Один винт T6 Torx длиной 26 мм со стойкой

Осторожно потяните провода для обоих термодатчиков жесткого диска вверх, чтобы поднять их разъемы из гнезд на материнской плате.

Используйте плоский конец лопатки, чтобы приподнять разъемы как жесткого диска, так и оптического диска из их гнезд на материнской плате.

Чтобы отключить термодатчик оптического привода, зажмите его кабели между большим пальцем и лопаткой и приподнимите лопатку вверх, чтобы извлечь разъем из гнезда на материнской плате.

Используйте кончик лопатки, чтобы приподнять разъем инфракрасного датчика из гнезда на материнской плате.

Чтобы удалить материнскую плату, два цилиндрических стержня должны быть вставлены в отверстия, выделенные красным. Вставка инструментов в любые отверстия материнской платы, кроме тех, что выделены красным, может повредить материнскую плату.

Вставьте инструмент для демонтажа материнской платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он касается внешнего корпуса под материнской платой, прежде чем продолжать.

Если у вас под рукой нет инструмента для демонтажа материнской платы, вы можете использовать два инструмента диаметром не более 2,5 мм. Просто вставьте один в каждое из выделенных отверстий.

Осторожно потяните инструмент к плате ввода/вывода. Материнская плата и сборка платы ввода/вывода должны немного выскользнуть из внешнего корпуса.

Прекратите поднимание, когда плата ввода/вывода будет на виду отделена от внешнего корпуса. Удалите инструмент для демонтажа материнской платы Mac mini.

Одновременно нажмите на два пластиковых зажима с крайних левых и правых сторон платы ввода/вывода к центру платы и потяните плату ввода/вывода от внешнего корпуса.

Вытащите сборку платы ввода/материнской платы из внешнего корпуса достаточно, чтобы обеспечить доступ к разъему питания.

Используйте пару пинцетов, чтобы отключить кабель питания от материнской платы.

Потяните разъем кабеля питания к отверстию для оптического привода.

Осторожно выскользните сборку материнской платы из mini, следя за тем, чтобы никакие кабели не застряли.

Уберите винт Torx T6 размером 7,9 мм, который закрепляет блок питания и оптический привод к внешнему корпусу.

Отодвиньте серебристую металлическую защелку разъема AC-In от стороны внешнего корпуса и снимите её с мини.

Поверните разъем AC-In на 90 градусов против часовой стрелки.

Вытяните блок питания из мини, следя за тем, чтобы кабели не застряли.

Извлеките жесткий диск из мини, следя за тем, чтобы кабели не застряли.

Уберите винт Torx T6 размером 7,9 мм, который закрепляет оптический привод к внешнему корпусу.

Вытяните оптический привод из внешнего корпуса, следя за тем, чтобы кабели не застряли.

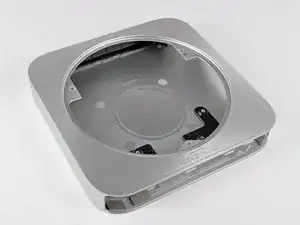

Внешний корпус остается.
