Ремонт разъёма AC-In блока питания Mac Mini середины 2010 года

Поместите большие пальцы в углубления, вырезанные в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совпадёт с кольцом, нанесённым на наружный корпус.

Наклоните мини так, чтобы нижняя крышка слегка отстала от наружного корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Удалите два винта Torx T6 длиной 11,3 мм, закрепляющие вентилятор на плате рядом с пластиной антенны.

Поднимите ушко вентилятора, ближе к ОЗУ, со стойки, прикреплённой к наружному корпусу.

Если вентилятор не отсоединяется от стойки при умеренном усилии, можно просто выкрутить этот винт отвёрткой Torx T6.

Поднимите вентилятор из мини, чтобы получить доступ к его разъёму.

Осторожно потяните кабели вентилятора вверх, чтобы вывести разъём вентилятора из гнезда на плате.

Снимите вентилятор.

Удалите один винт Torx T6 длиной 3,5 мм, который крепит кожух к радиатору.

Поднимите кожух с конца, ближайшего к пластине антенны.

Поверните кожух от наружного корпуса и снимите его с мини.

Удалите следующие винты, которые закрепляют пластину антенны на мини:

Два винта Torx T8 или T9 длиной 6,6 мм

Два винта Torx T8 длиной 5,0 мм или шестигранных винта 2,0 мм (подойдут оба варианта)

Слегка приподнимите пластину антенны с конца, ближе к ОЗУ.

Осторожно потяните пластину антенны прямо от кругового обода наружного корпуса.

Пока не снимайте пластину антенны. Она всё ещё прикреплена к плате AirPort/Bluetooth.

Используйте наконечник лопатки, чтобы аккуратно поддеть разъём антенны и отсоединить его от платы AirPort/Bluetooth.

Снимите пластину антенны с мини.

Удалите следующие три винта:

Один винт Torx T8 длиной 5,0 мм или шестигранный винт 2,0 мм (подойдут оба варианта)

Один винт Torx T6 длиной 16,2 мм

Одна стойка Torx T6 длиной 26 мм

Осторожно потяните провода обоих термодатчиков жёсткого диска вверх, чтобы вывести их разъёмы из гнёзд на плате.

Используйте плоский конец лопатки, чтобы поддеть и вывести разъёмы жёсткого диска и оптического привода из их гнёзд на плате.

Чтобы отсоединить термодатчик оптического привода, зажмите его кабели между большим пальцем и лопаткой и подденьте лопаткой вверх, чтобы вывести разъём из гнезда на плате.

Используйте наконечник лопатки, чтобы приподнять разъём ИК-датчика и вывести его из гнезда на плате.

Для извлечения материнской платы необходимо вставить два цилиндрических стержня в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия материнской платы, помимо выделенных, может уничтожить плату.

Вставьте инструмент для снятия материнской платы Mac mini в два выделенных красным отверстия. Убедитесь, что он соприкасается с наружным корпусом под платой, прежде чем продолжать.

Если у вас нет под рукой инструмента для снятия материнской платы, можно использовать два инструмента диаметром не более 2,5 мм. Вставьте по одному в каждое из выделенных отверстий.

Осторожно потяните инструмент в сторону платы ввода/вывода. Сборка материнской платы и платы ввода/вывода должна слегка выдвинуться из наружного корпуса.

Прекратите поддевание, когда плата ввода/вывода будет явно отделена от наружного корпуса. Удалите инструмент для снятия материнской платы Mac mini.

Одновременно сожмите две пластиковые защёлки по краям платы ввода/вывода (слева и справа) к середине платы и потяните плату ввода/вывода прочь от наружного корпуса.

Выдвиньте сборку платы ввода/вывода/материнской платы из наружного корпуса настолько, чтобы получить доступ к разъёму питания.

Используйте пинцет, чтобы отсоединить кабель питания от материнской платы.

Тяните разъём кабеля питания в направлении отверстия оптического привода.

Осторожно выньте узел материнской платы из корпуса mini, следя за тем, чтобы кабели не зацепились.

Снимите винт T6 Torx длиной 7,9 мм, фиксирующий блок питания и оптический привод в наружном корпусе.

Оттяните серебристую металлическую скобу разъёма питания (AC-In) от боковой части наружного корпуса и извлеките её из mini.

Поверните разъём AC-In на 90 градусов против часовой стрелки.

Выньте блок питания из mini, следя за тем, чтобы кабели не зацепились.

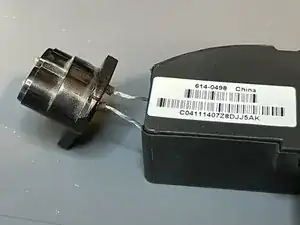

При вскрытии Mac Mini 2010 я обнаружил, что изоляция на коротких проводах, соединяющих разъём AC-In с блоком питания, была потрескавшейся. Операция «поворота» для извлечения разъёма AC-In из корпуса привела к тому, что изоляция рассыпалась на мелкие кусочки. В итоге вся изоляция отвалилась, провода остались полностью оголёнными.

Убедитесь, что блок питания отключён от сети переменного тока перед работой с ним.

Разрядите блок питания перед касанием проводов, нажав кнопку питания при отключённом сетевом кабеле, затем закоротив клеммы сетевого разъёма в вилке отвёрткой.

Если вы не уверены в своих действиях, приобретите заменяющий блок питания.

Следуйте руководству «Замена блока питания Mac mini Mid 2010» (Mac mini Mid 2010 Power Supply Replacement), чтобы дойти до этого шага.

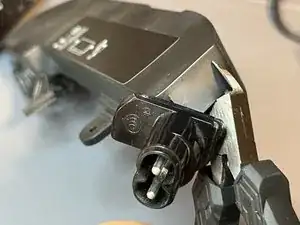

Поскольку корпус блока питания изготовлен из склеенного тонкого пластика, я использовал резак для заподлицо и канцелярский нож, чтобы срезать края корпуса примерно на один дюйм, чтобы получить доступ к печатной плате.

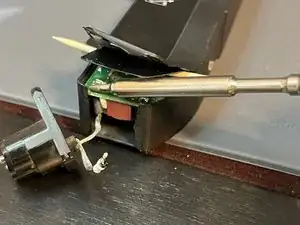

Отогните все слои и подоприте их (я использовал зубочистку). Выпаьте два проводных контакта — придётся слегка тянуть провод вниз во время плавления припоя.

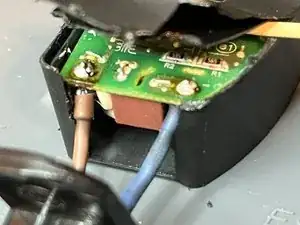

На концах сетевых проводов фактически установлены обжатые штыревые клеммы. Вам придётся использовать флюс и оплетку для удаления припоя, чтобы они аккуратно вошли обратно в оригинальные отверстия печатной платы.

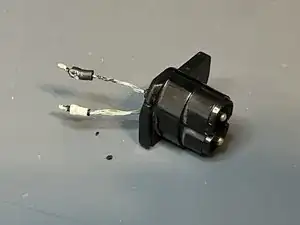

После удаления припойных комков на штырях наденьте на провода два куска термоусадочной трубки и нагрейте их зажигалкой/спичкой/свечой/феном.

Убедитесь, что термоусадочная трубка не закрывает концы штырей на проводах, иначе при обратной пайке возникнут трудности.

Также используйте оплётку для очистки двух отверстий на плате для облегчения повторной сборки.

Припаяйте вновь изолированные провода обратно в их оригинальные отверстия на печатной плате.

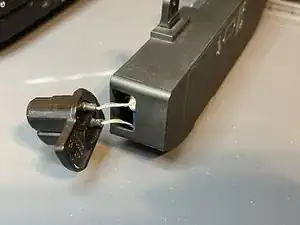

Убедитесь, что разъём питания ориентирован как на второй фотографии («длинный язычок» направлен вверх), иначе при вращении разъёма обратно в алюминиевые направляющие корпуса возникнут проблемы.

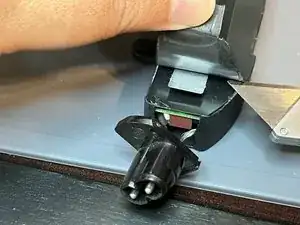

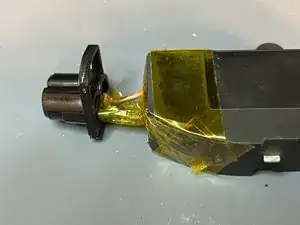

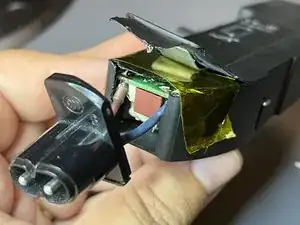

Используйте каптонную (полиимидную) высокотемпературную ленту, чтобы закрыть корпус блока питания. В зависимости от ленты может понадобиться провести по ленте ногтем или лопаткой, чтобы клей хорошо приклеился к пластику корпуса.

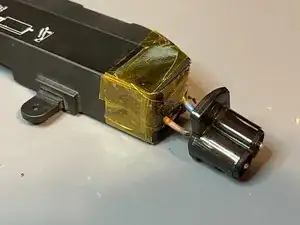

В качестве дополнительной меры безопасности можно добавить петлю из каптоновой ленты поверх одного (или обоих) из изолированных проводов. Сделайте петли очень свободными, иначе вы не сможете повернуть разъём обратно в корпус.
