Замена пластины антенны Mac mini, середина 2010 г.

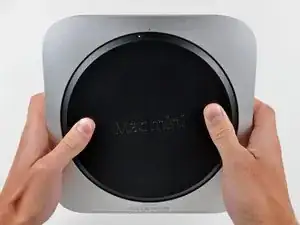

Поместите большие пальцы в выемки, сделанные в нижней крышке.

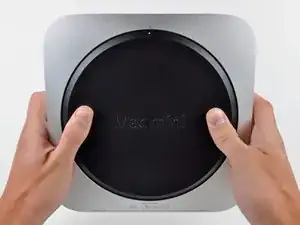

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на крышку, не совместится с кольцом, отмеченным на внешнем корпусе.

Наклоните мини-компьютер так, чтобы нижняя крышка могла отойти от внешнего корпуса.

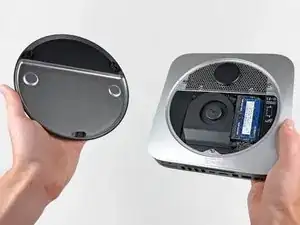

Снимите нижнюю крышку и отложите её в сторону.

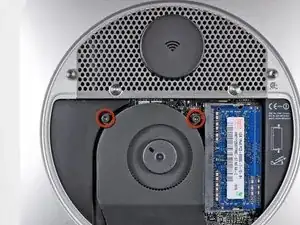

Открутите два винта Torx T6 длиной 11,3 мм, крепящих вентилятор к плате логики рядом с пластиной антенны.

Поднимите за ушко вентилятор в сторону оперативной памяти вверх от опоры, закреплённой во внешнем корпусе.

Если вентилятор не отделяется от опорного винта при умеренном усилии, можно воспользоваться отвёрткой Torx T6, чтобы просто выкрутить этот винт.

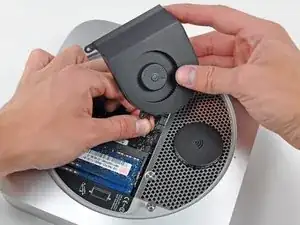

Приподнимите вентилятор, чтобы появилось достаточно места для доступа к разъёму.

Осторожно потяните провода вентилятора вверх, чтобы извлечь разъём вентилятора из его гнезда на плате логики.

Снимите вентилятор.

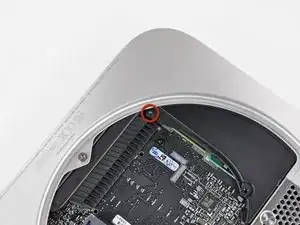

Открутите один винт Torx T6 длиной 3,5 мм, крепящий защитный кожух к радиатору.

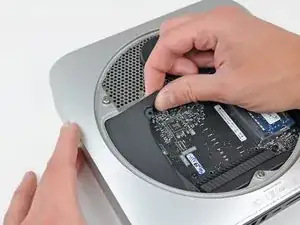

Поднимите кожух в районе, ближайшем к пластине антенны.

Поверните кожух в сторону от внешнего корпуса и удалите его из мини-компьютера.

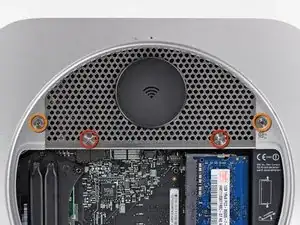

Открутите следующие винты, крепящие пластину антенны к мини-компьютеру:

Два винта Torx T8 или T9 длиной 6,6 мм

Два винта Torx T8 длиной 5,0 мм или шестигранных винта диаметром 2,0 мм (оба варианта подходят)

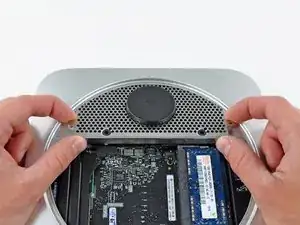

Начните приподнимать пластину антенны с торца, ближайшего к оперативной памяти.

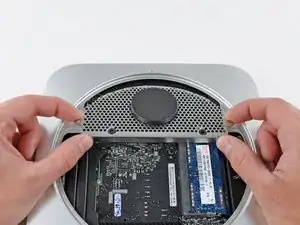

Осторожно потяните пластину антенны прямо от круглого края внешнего корпуса.

Ещё не удаляйте пластину антенны. Она по-прежнему подсоединена к плате AirPort/Bluetooth.

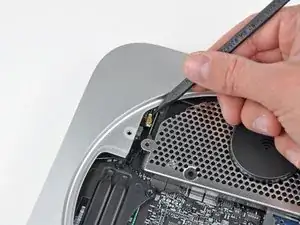

Используя кончик лопатки, аккуратно отсоедините разъём антенны от платы AirPort/Bluetooth.

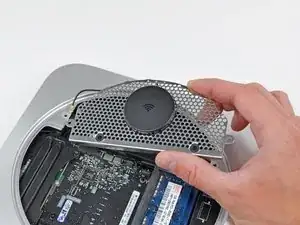

Удалите пластину антенны из мини-компьютера.
