Замена платы логики Mac mini середины 2010 года
Полная замена платы логики требует снятия самой платы логики, а также всех компонентов, к ней прикреплённых.
Шаг 1

Разместите большие пальцы в углублениях, вырезанных в нижней крышке.
Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, выгравированным на наружном корпусе.
Шаг 2

Наклоните mini настолько, чтобы нижняя крышка отстала от наружного корпуса.
Снимите нижнюю крышку и отложите в сторону.
Шаг 3

Удалите два винта T6 Torx длиной 11,3 мм, которые крепят вентилятор к плате логики рядом с антенной пластиной.
Шаг 4

Поднимите ушко вентилятора, ближайшее к оперативной памяти, со стоечки, прикреплённой к наружному корпусу.
Если вентилятор не отделяется от винта стоечки при умеренном усилии, можно использовать отвертку T6 Torx, чтобы просто выкрутить этот винт.
Шаг 5

Поднимите вентилятор из корпуса mini, чтобы освободить доступ к его разъёму.
Осторожно потяните кабели вентилятора вверх, чтобы вывести разъём вентилятора из его гнезда на плате логики.
Снимите вентилятор.
Шаг 6

Удалите один винт T6 Torx длиной 3,5 мм, который крепит кожух к радиатору.
Шаг 7

Поднимите кожух с конца, ближайшего к антенной пластине.
Поверните кожух от наружного корпуса и снимите его с mini.
Шаг 8

Удалите следующие винты, крепящие антенную пластину к mini:
Два винта T8 или T9 Torx длиной 6,6 мм
Два винта T8 Torx длиной 5,0 мм или шестигранных 2,0 мм (подойдут любые)
Шаг 9

Слегка поднимите антенную пластину с конца, ближайшего к оперативной памяти.
Осторожно потяните антенную пластину прямо от круглого выступа наружного корпуса.
Пока не снимайте антенную пластину. Она всё ещё прикреплена к плате AirPort/Bluetooth.
Шаг 10

Используйте наконечник лопатки, чтобы аккуратно поддеть антенный разъём и отжать его от платы AirPort/Bluetooth.
Шаг 11

Снимите антенную пластину с mini.
Шаг 12

Удалите следующие три винта:
Один винт T8 Torx длиной 5,0 мм или шестигранный 2,0 мм (подойдёт любой)
Один винт T6 Torx длиной 16,2 мм
Один стоечный винт T6 Torx длиной 26 мм
Шаг 13

Осторожно потяните провода обоих температурных датчиков жёсткого диска вверх, чтобы вывести их разъёмы из гнёзд на плате логики.
Шаг 14

Используйте плоский конец лопатки, чтобы поддеть и вывести из гнёзд на плате логики разъёмы жёсткого диска и оптического привода.
Шаг 15

Чтобы отсоединить температурный датчик оптического привода, зажмите его кабели между большим пальцем и лопаткой и подденьте лопаткой вверх, чтобы вывести разъём из гнезда на плате логики.
Шаг 16

Используйте наконечник лопатки, чтобы поднять разъём инфракрасного датчика и вынуть его из гнезда на плате логики.
Шаг 17


Для снятия платы логики необходимо вставить два цилиндрических стержня в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия платы логики, кроме указанных, может привести к её повреждению.
Вставьте инструмент для извлечения платы логики Mac mini в два отверстия, выделенные красным. Убедитесь, что он контактирует с наружным корпусом под платой логики, прежде чем продолжать.
Если у вас нет специального инструмента для извлечения платы логики, можно использовать два инструмента с максимальным диаметром 2,5 мм. Вставьте по одному в каждое из выделенных отверстий.
Осторожно тяните инструмент в сторону платы ввода/вывода. Сборка платы логики и платы ввода/вывода должна слегка выскользнуть из наружного корпуса.
Прекратите оттягивание, когда плата ввода/вывода будет заметно отделена от наружного корпуса. Удалите инструмент для извлечения платы логики Mac mini.
Шаг 18

Одновременно нажмите два пластиковых зажима на крайнем левом и правом краях платы ввода/вывода к середине платы и потяните плату ввода/вывода прочь от наружного корпуса.
Шаг 19

Вытащите сборку платы ввода/вывода/платы логики из наружного корпуса настолько, чтобы получить доступ к разъёму питания.
Используйте пинцет, чтобы отключить кабель питания от платы логики.
Тяните разъём кабеля питания в сторону отверстия оптического привода.
Шаг 20

Осторожно выдвиньте сборку платы логики из mini, следя за тем, чтобы кабели не зацепились.
Шаг 21

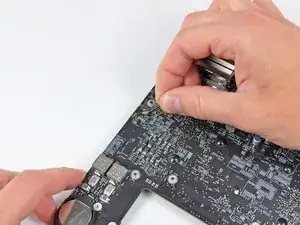

Удалите следующие два винта, крепящие динамик к плате логики:
Один 4,2 мм T6 Torx
Один 3,7 мм T6 Torx
Шаг 22

Осторожно поднимите провода динамика вверх, чтобы вывести разъём динамика из его гнезда на плате логики.
Шаг 23

Используйте плоский конец лопатки, чтобы поддеть антеннные разъёмы и отжать их от платы AirPort/Bluetooth.
Шаг 24

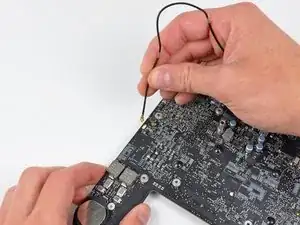

Выведите оба кабеля антенны из зажимов, удерживающих их на верхней стороне платы логики.
Будьте внимательны при извлечении кабелей из удерживающих клипс, так как тонкие металлические контакты, прижатые к кабелям антенны, могут легко оторваться. Если какие-либо контакты отделятся от кабелей, аккуратно сожмите их плоскогубцами, чтобы вернуть на место.
Шаг 25

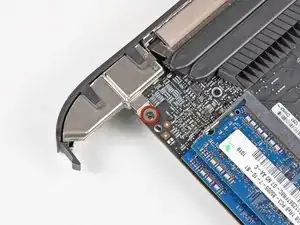

Удалите один винт 2,6 мм T6 Torx, крепящий панель I/O к плате логики вблизи оперативной памяти.
Шаг 26

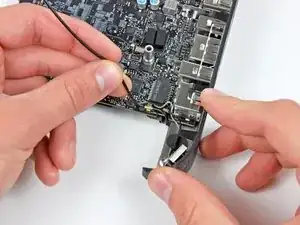

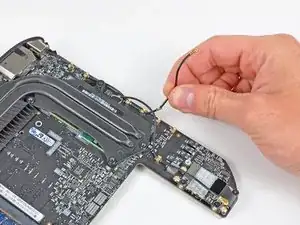

Осторожно отцепите антенну от платы логики рядом с PRAM-батареей.
Аккуратно выведите кабель антенны через отверстие в плате логики.
Выведите кабель антенны из зажимов на плате логики рядом с панелью I/O.
Шаг 27

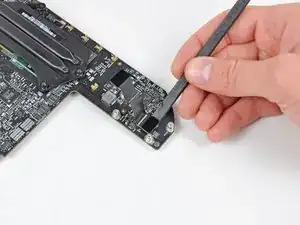

Поднимите кабели кнопки питания вверх, чтобы осторожно вынуть кабель кнопки питания из его разъёма на плате логики.
Шаг 28

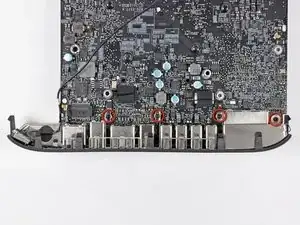

Удалите четыре винта 2,6 мм T6 Torx, крепящие панель I/O к плате логики.
Шаг 29

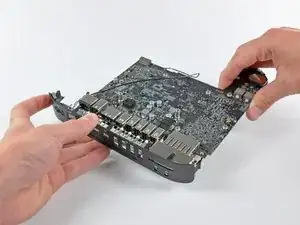

Оттяните панель I/O от платы логики, следя за кабелями, которые могут застрять.
Старайтесь не трогать маленькие стальные EMI-ланцеты на плате логики и панели I/O, так как масла с пальцев могут вызвать помехи. Перед установкой сборки платы логики очистите EMI-ланцеты от перенесённого масла.
Шаг 30

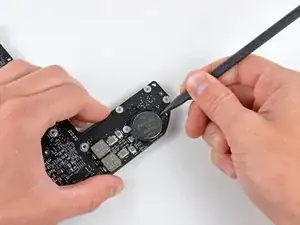

Используйте наконечник лопатки, чтобы осторожно поддеть PRAM-батарею и вынуть её из удерживающего держателя на плате логики.
Удалите PRAM-батарею и отложите в сторону.
Шаг 31

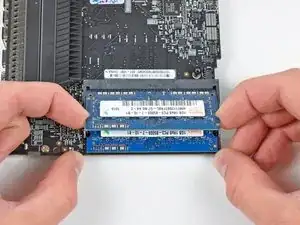

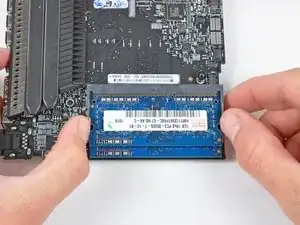

Освободите защёлки по обеим сторонам модуля оперативной памяти, одновременно оттесняя каждую защёлку от модуля.
Эти защёлки фиксируют модуль на месте, и после их освобождения модуль «выпрыгнет» вверх.
После того как модуль оперативной памяти приподнимется, вытяните его прямо из разъёма.
Повторите процедуру, если установлен второй модуль оперативной памяти.
Шаг 32

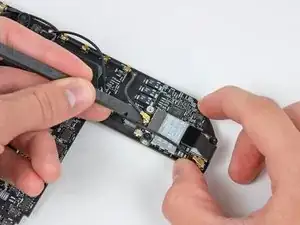

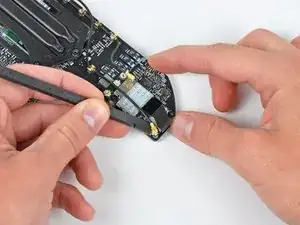

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля AirPort/Bluetooth и отжать его от платы AirPort/Bluetooth.
Шаг 33

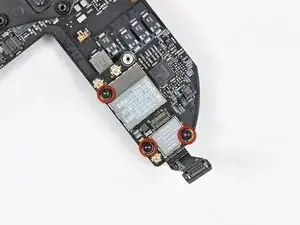

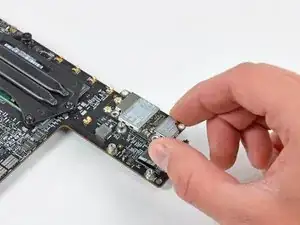

Удалите три винта 2,6 мм T6 Torx, крепящие плату AirPort/Bluetooth к плате логики.
Снимите плату AirPort/Bluetooth и отложите в сторону.
Шаг 34

Используйте плоский конец лопатки, чтобы поддеть ленточный кабель AirPort/Bluetooth и отжать его от платы логики.
Удалите ленточный кабель AirPort/Bluetooth.
Шаг 35

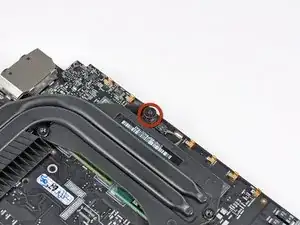

Удалите один стоечный винт 5 мм T6 Torx с радиатора.
Шаг 36

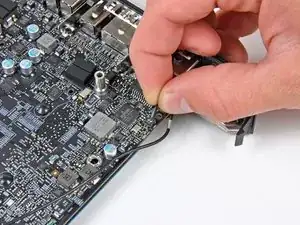

Чтобы отключить датчик температуры радиатора, прижмите его провод между большим пальцем и лопаткой и подденьте лопаткой вверх, чтобы вывести разъём из его гнезда на плате логики.
Шаг 37

Удалите четыре винта 8,5 мм T8 Torx, крепящие радиатор к плате логики.
Отслеживайте пружины, находящиеся под каждым из винтов радиатора.
Шаг 38

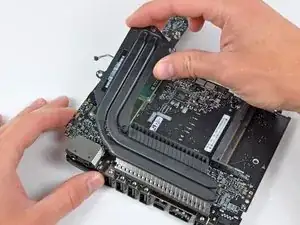

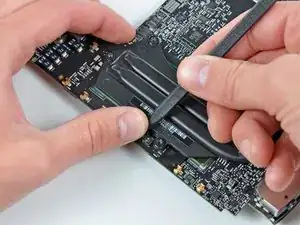

Осторожно снимите радиатор с платы логики, следя за кабелем датчика температуры, который может застрять.
Если радиатор кажется приклеенным к плате логики после удаления всех винтов, может помочь использование лопатки для разделения компонентов.
Если вам нужно снова установить радиатор на плату логики, у нас есть руководство по термопасте, которое облегчит замену термокомпаунда.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
