Замена кабеля жесткого диска Mac mini середины 2010 года

Поместите большие пальцы в вырезы на нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, нанесённым на внешнем корпусе.

Наклоните mini достаточно, чтобы нижняя крышка отвалилась от внешнего корпуса.

Снимите нижнюю крышку и отложите в сторону.

Снимите два винта T6 Torx длиной 11,3 мм, удерживающих вентилятор на логической плате вблизи антенны.

Поднимите ушко вентилятора, ближайшее к памяти RAM, со стойки, прикреплённой к внешнему корпусу.

Если вентилятор не отделяется от стойки при умеренном усилии, вы можете просто выкрутить этот винт отвёрткой T6 Torx.

Поднимите вентилятор из mini, чтобы получить достаточно места для доступа к его разъёму.

Осторожно потяните кабели вентилятора вверх, чтобы извлечь разъём вентилятора из гнезда на логической плате.

Снимите вентилятор.

Снимите один винт T6 Torx длиной 3,5 мм, который крепит кожух к радиатору.

Поднимите кожух с конца, ближайшего к антенне.

Поверните кожух от внешнего корпуса и снимите его с mini.

Снимите следующие винты, крепящие антенную пластину к mini:

Два винта T8 или T9 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или шестигранных (Hex) длиной 2,0 мм (подойдут оба)

Немного приподнимите антенную пластину с конца, ближайшего к памяти RAM.

Осторожно потяните антенную пластину прямо от кругового обода внешнего корпуса.

Пока не снимайте антенную пластину. Она всё ещё прикреплена к плате AirPort/Bluetooth.

Используйте наконечник лопатки, чтобы осторожно поддеть антенный разъём от платы AirPort/Bluetooth.

Снимите антенную пластину с mini.

Снимите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или шестигранный (Hex) длиной 2,0 мм (подойдут оба)

Один винт T6 Torx длиной 16,2 мм

Одна стойка T6 Torx длиной 26 мм

Примечание: эта стойка могла быть снята вместе с вентилятором.

Осторожно потяните провода обоих термодатчиков жесткого диска вверх, чтобы извлечь их разъёмы из соответствующих гнезд на логической плате.

Используйте плоский конец лопатки, чтобы поддеть разъёмы жесткого диска и оптического привода и извлечь их из гнезд на логической плате.

Для получения достаточного зазора для извлечения жесткого диска необходимо слегка вынуть логическую плату. Для этого в два отверстия, выделенные красным, должны быть вставлены цилиндрические стержни.

Вставка инструментов в любые отверстия логической платы, кроме выделенных красным, может серьёзно повредить плату.

Вставьте инструмент для извлечения логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он опирается на внешний корпус под логической платой, прежде чем продолжать.

Если у вас нет инструмента для извлечения логической платы, вы можете использовать два инструмента диаметром не более 2,5 мм. Просто вставьте по одному в каждое из выделенных отверстий.

Осторожно потяните инструмент в сторону платы ввода/вывода. Сборка логической платы и платы ввода/вывода должна слегка выдвинуться из внешнего корпуса.

Остановитесь, когда плата ввода/вывода будет заметно отделена от внешнего корпуса. Уберите инструмент для извлечения логической платы Mac mini.

Одновременно сдвиньте два пластиковых зажима на крайнем левом и правом краях платы ввода/вывода к середине платы и слегка потяните плату ввода/вывода от внешнего корпуса.

Выдвигайте сборку платы ввода/вывода/логической платы из внешнего корпуса не более чем на 5 мм. Более сильное выдвижение может повредить разъём инфракрасного датчика (выделен красным на третьем фото).

Поднимите жесткий диск за край, ближайший к логической плате, и извлеките его из mini, следя за сокетом памяти RAM и кабелями, которые могут зацепиться.

При повторной установке жесткого диска убедитесь, что два корпуса винтов T8 на его дальнем конце вставлены в две резиновые втулки, выделенные красным на втором изображении, прежде чем задвигать логическую плату обратно на место.

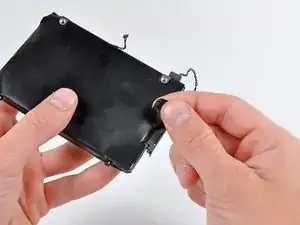

Снимите полоску ленты, соединяющую кабель жесткого диска с жестким диском.

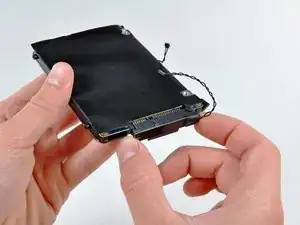

Снимите кабель жесткого диска, потянув его разъем прямо от жесткого диска.
