Замена платы AirPort/Bluetooth в Mac mini середины 2010 года

Разместите большие пальцы в углублениях, вырезанных в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совпадёт с кольцом, выгравированным на внешнем корпусе.

Наклоните mini достаточно, чтобы нижняя крышка отпала от внешнего корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Снимите два винта T6 Torx длиной 11,3 мм, крепящих вентилятор к плате логики вблизи антенны.

Поднимите ушко вентилятора, ближайшее к оперативной памяти, со стоечника, закреплённого на внешнем корпусе.

Если вентилятор не отделяется от стоечника при умеренной силе, вы можете просто выкрутить этот винт отвёрткой T6 Torx.

Поднимите вентилятор из mini, чтобы освободить доступ к его разъёму.

Осторожно потяните кабели вентилятора вверх, чтобы разъём вентилятора вышел из гнезда на плате логики.

Снимите вентилятор.

Снимите один винт T6 Torx длиной 3,5 мм, крепящий кожух к радиатору.

Поднимите кожух с конца, ближайшего к антенне.

Поверните кожух от внешнего корпуса и снимите его с mini.

Удалите следующие винты, крепящие пластину антенны к mini:

Два винта T8 или T9 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или шестигранных винта 2,0 мм (подойдут оба)

Слегка приподнимите пластину антенны с конца, ближайшего к оперативной памяти.

Осторожно потяните пластину антенны прямо от круглого ободка внешнего корпуса.

Пока не снимайте пластину антенны. Она всё ещё подключена к плате AirPort/Bluetooth.

Используйте острие медиатора, чтобы осторожно отжать разъём антенны от платы AirPort/Bluetooth.

Снимите пластину антенны с mini.

Снимите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или шестигранный винт 2,0 мм (подойдут оба)

Один винт T6 Torx длиной 16,2 мм

Один стоечный винт T6 Torx длиной 26 мм

Осторожно потяните провода обоих термодатчиков жёсткого диска вверх, чтобы их разъёмы вышли из гнёзд на плате логики.

Используйте плоскую сторону медиатора, чтобы отжать разъёмы жёсткого диска и оптического привода из их гнёзд на плате логики.

Чтобы отключить термодатчик оптического привода, зажмите его кабели между большим пальцем и медиатором и подденьте медиатор вверх, чтобы разъём вышел из гнезда на плате логики.

Используйте острие медиатора, чтобы поднять разъём ИК-датчика и вынуть его из гнезда на плате логики.

Для извлечения платы логики необходимо вставить два цилиндрических стержня в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия платы логики может её разрушить.

Вставьте инструмент для извлечения платы логики Mac mini в два отверстия, выделенные красным. Убедитесь, что он опирается на внешний корпус под платой логики, прежде чем продолжать.

Если у вас нет инструмента для извлечения платы логики, вы можете использовать два инструмента диаметром не более 2,5 мм. Вставьте по одному в каждое выделенное отверстие.

Осторожно потяните инструмент в сторону платы ввода/вывода. Сборка платы логики и платы ввода/вывода должна слегка выдвинуться из внешнего корпуса.

Прекратите поддёргивание, когда плата ввода/вывода будет визуально отделена от внешнего корпуса. Удалите инструмент для извлечения платы логики Mac mini.

Одновременно сдвиньте два пластиковых зажима с крайней левой и правой сторон платы ввода/вывода к середине платы и потяните плату ввода/вывода прочь от внешнего корпуса.

Выньте сборку платы ввода/вывода и платы логики из внешнего корпуса настолько, чтобы получить доступ к кабелю питания.

Используйте пинцет, чтобы отсоединить кабель питания от платы логики.

Тяните разъём кабеля питания в сторону отверстия оптического привода.

Осторожно выдвиньте сборку платы логики из mini, следя, чтобы кабели не застряли.

Удалите следующие два винта, крепящие динамик к плате логики:

Один 4,2 мм Torx T6

Один 3,7 мм Torx T6

Осторожно подтяните провода динамика вверх, чтобы вывести разъём динамика из гнезда на плате логики.

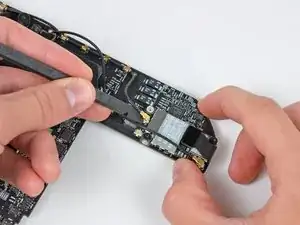

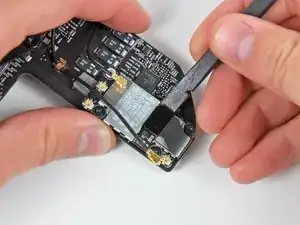

Используйте плоский конец лопатки, чтобы отжать оба антенных разъёма от их гнёзд на плате AirPort/Bluetooth.

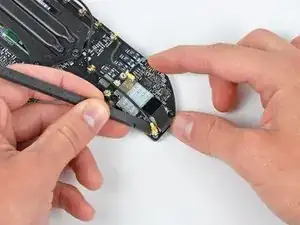

С помощью лопатки отсоедините ленточный кабель AirPort/Bluetooth от его гнезда на плате AirPort/Bluetooth.

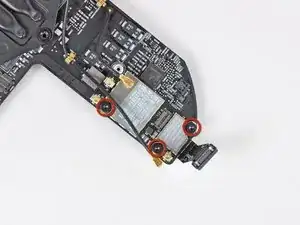

Удалите три винта Torx T6 длиной 2,6 мм, крепящие плату AirPort/Bluetooth к плате логики.

Снимите плату AirPort/Bluetooth с платы логики.
