Замена радиатора Mac mini середины 2010 года

Используйте это руководство, чтобы заменить радиатор в вашем mini. Для повторной установки радиатора потребуется новый слой термопасты.

Шаг 1

Поместите большие пальцы в углубления, вырезанные в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, выгравированным на наружном корпусе.

Шаг 2

Наклоните mini настолько, чтобы нижняя крышка отделилась от наружного корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

Удалите два винта T6 Torx длиной 11.3 мм, крепящие вентилятор к плате логики рядом с антенной пластиной.

Шаг 4

Поднимите ушко вентилятора, ближайшее к оперативной памяти, от стойки, закреплённой в наружном корпусе.

Если вентилятор не отстаёт от стойки при умеренном усилии, вы можете просто выкрутить этот винт отверткой T6 Torx.

Шаг 5

Поднимите вентилятор из корпуса mini, чтобы получить доступ к его разъёму.

Осторожно потяните кабели вентилятора вверх, чтобы подвести разъём вентилятора вверх и извлечь его из гнезда на плате логики.

Снимите вентилятор.

Шаг 6

Удалите один винт T6 Torx длиной 3.5 мм, крепящий кожух к радиатору.

Шаг 7

Поднимите кожух с конца, ближайшего к антенной пластине.

Поверните кожух от наружного корпуса и снимите его с mini.

Шаг 8

Удалите следующие винты, крепящие антенную пластину к mini:

Два винта T8 или T9 Torx длиной 6.6 мм

Два винта T8 Torx длиной 5.0 мм или два шестигранных винта 2.0 мм (подойдут оба варианта)

Шаг 9

Слегка приподнимите антенную пластину с конца, ближайшего к оперативной памяти.

Осторожно оттяните антенную пластину прямо от круглого обода наружного корпуса.

Не снимайте антенную пластину пока. Она всё ещё прикреплена к плате AirPort/Bluetooth.

Шаг 10

Используйте наконечник лопатки, чтобы осторожно отжать антенный разъём от платы AirPort/Bluetooth.

Шаг 11

Снимите антенную пластину с mini.

Шаг 12

Удалите следующие три винта:

Один винт T8 Torx длиной 5.0 мм или шестигранный винт 2.0 мм (подойдёт любой вариант)

Один винт T6 Torx длиной 16.2 мм

Один стойковый винт T6 Torx длиной 26 мм

Шаг 13

Осторожно потяните провода обоих термодатчиков жёсткого диска вверх, чтобы вывести их разъёмы из гнёзд на плате логики.

Шаг 14

Используйте плоский конец лопатки, чтобы отжать разъёмы жёсткого диска и оптического привода вверх и вывести их из гнёзд на плате логики.

Шаг 15

Чтобы отсоединить термодатчик оптического привода, зажмите его кабели между большим пальцем и лопаткой и подденьте лопаткой вверх, чтобы вывести разъём из гнезда на плате логики.

Шаг 16

Используйте наконечник лопатки, чтобы поднять разъём ИК-датчика и вывести его из гнезда на плате логики.

Шаг 17

Для извлечения платы логики необходимо вставить две цилиндрические штанги в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия платы логики, кроме отмеченных, может повредить плату.

Вставьте инструмент для извлечения платы логики Mac mini в два отмеченных красным отверстия. Убедитесь, что он соприкасается с наружным корпусом под платой логики, прежде чем продолжать.

Если у вас нет инструмента для извлечения платы логики, можно использовать два инструмента с максимальным диаметром 2.5 мм. Просто вставьте по одному в каждое отмеченное отверстие.

Осторожно потяните инструмент в направлении платы ввода/вывода. Сборка платы логики и платы ввода/вывода должна слегка выскользнуть из наружного корпуса.

Прекратите поддевать, когда плата ввода/вывода будет визуально отделена от наружного корпуса. Уберите инструмент для извлечения платы логики Mac mini.

Шаг 18

Одновременно нажмите на два пластиковых зажима по краям платы ввода/вывода (слева и справа) к центру платы и потяните плату ввода/вывода прочь от наружного корпуса.

Шаг 19

Вытащите сборку платы ввода/вывода/платы логики из наружного корпуса настолько, чтобы получить доступ к разъёму питания.

Используйте пинцет, чтобы отключить кабель питания от платы логики.

Тяните разъём кабеля питания в направлении отверстия оптического привода.

Шаг 20

Осторожно выдвиньте сборку платы логики из mini, следя за тем, чтобы кабели не застряли.

Шаг 21

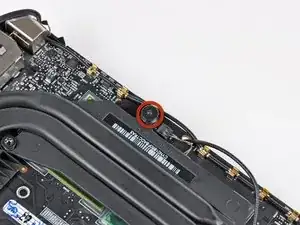

Удалите один 5 мм стоечный винт Torx T6 с радиатора рядом с краем логической платы.

Шаг 22

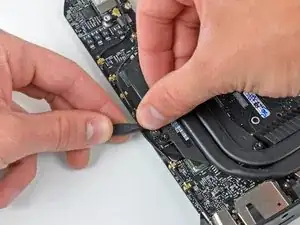

Чтобы отключить тепловой датчик радиатора, зажмите его кабели большим пальцем и лопаткой и подденьте лопаткой вверх, чтобы вывести разъём из его гнезда на логической плате.

Шаг 23

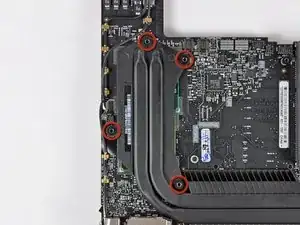

Удалите четыре винта Torx T8 длиной 8,5 мм, которые крепят радиатор к логической плате.

Следите за пружинами, находящимися под каждым винтом радиатора.

Шаг 24

Снимите радиатор с логической платы, следя за тем, чтобы не защемить кабели.

Если после удаления всех винтов радиатор кажется приклеенным к логической плате, может помочь использование лопатки для разделения двух компонентов.

Если вам нужно снова установить радиатор на логическую плату, у нас есть руководство по теплопроводной пасте, которое облегчает замену термопасты.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.
