Замена кабеля оптического привода Mac mini середины 2010 г.

Замените кабель оптического привода, если разъем повреждён или сам плоский кабель порван.

Шаг 1

Поместите большие пальцы в выемки, выполненные в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка на нижней крышке не совместится с меткой на корпусе.

Шаг 2

Наклоните мини так, чтобы нижняя крышка отпала от корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

Снимите два винта T6 Torx длиной 11,3 мм, крепящих вентилятор к логической плате возле антенны.

Шаг 4

Поднимите ушко вентилятора, ближайшее к оперативной памяти, со стойки, закреплённой в корпусе.

Если вентилятор не отходит от стойки при умеренном усилии, можно открутить этот винт отвёрткой T6 Torx.

Шаг 5

Поднимите вентилятор из корпуса настолько, чтобы получить доступ к его разъёму.

Осторожно потяните кабели вентилятора вверх, чтобы поднять разъём вентилятора из гнезда на логической плате.

Снимите вентилятор.

Шаг 6

Снимите один винт T6 Torx длиной 3,5 мм, крепящий кожух к радиатору.

Шаг 7

Поднимите кожух с конца, ближайшего к антенне.

Поверните кожух от корпуса и снимите его с мини.

Шаг 8

Снимите следующие винты, крепящие пластину антенны к мини:

Два винта T8 или T9 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или шестигранных винта 2,0 мм (подойдут оба типа)

Шаг 9

Слегка приподнимите пластину антенны с конца, ближайшего к оперативной памяти.

Осторожно потяните пластину антенны прямо от кругового обода корпуса.

Пока не снимайте пластину антенны. Она всё ещё подключена к плате AirPort/Bluetooth.

Шаг 10

Используйте тонкий наконечник медиатора, чтобы аккуратно отжать разъём антенны от платы AirPort/Bluetooth.

Шаг 11

Снимите пластину антенны с мини.

Шаг 12

Снимите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или шестигранный винт 2,0 мм (подойдёт любой)

Один винт T6 Torx длиной 16,2 мм

Одна стойка T6 Torx длиной 26 мм

Шаг 13

Осторожно потяните провода обоих термодатчиков жёсткого диска вверх, чтобы вынуть их разъёмы из гнезд на логической плате.

Шаг 14

Используйте плоский конец медиатора, чтобы поддеть разъёмы жёсткого диска и оптического привода и вынуть их из гнезд на логической плате.

Шаг 15

Чтобы отключить термодатчик оптического привода, зажмите его провода между большим пальцем и медиатором и подденьте медиатором вверх, чтобы вынуть разъём из гнезда на логической плате.

Шаг 16

Используйте наконечник медиатора, чтобы поднять разъём ИК-датчика и вынуть его из гнезда на логической плате.

Шаг 17

Для извлечения логической платы в отверстия, выделенные красным, должны быть вставлены два цилиндрических стержня. Вставка инструментов в другие отверстия логической платы может её повредить.

Вставьте инструмент для извлечения логической платы Mac mini в два отмеченных отверстия. Убедитесь, что он опирается на корпус под платой, прежде чем продолжать.

Если у вас нет инструмента для извлечения логической платы, можно использовать два инструмента диаметром не более 2,5 мм. Вставьте по одному в каждое отмеченное отверстие.

Осторожно потяните инструмент в направлении платы ввода/вывода. Сборка логической платы и платы ввода/вывода должна слегка выдвинуться из корпуса.

Прекратите поддевать, когда плата ввода/вывода визуально отделится от корпуса. Уберите инструмент для извлечения логической платы Mac mini.

Шаг 18

Одновременно сдвиньте два пластиковых зажима на крайнем левом и правом краях платы ввода/вывода к центру платы и потяните плату ввода/вывода прочь от корпуса.

Шаг 19

Вытащите сборку плат ввода/вывода и логической платы из корпуса настолько, чтобы получить доступ к разъёму питания.

Используйте пинцет, чтобы отключить кабель питания от логической платы.

Тяните соединитель кабеля питания в сторону отверстия оптического привода.

Шаг 20

Осторожно вытащите сборку логической платы из мини, следя за тем, чтобы кабели не застряли.

Шаг 21

Удалите винт T6 Torx длиной 7,9 мм, фиксирующий блок питания и оптический привод к внешнему корпусу.

Шаг 22

Оттяните серебристый металлический держатель разъема питания (AC-In) от боковой части внешнего корпуса и извлеките его из mini.

Шаг 23

Поверните разъем питания (AC-In) на 90 градусов против часовой стрелки.

Шаг 24

Выдвиньте блок питания из mini, следя за тем, чтобы никакие кабели не зацепились.

Шаг 25

Извлеките жесткий диск из mini, следя за тем, чтобы никакие кабели не зацепились.

Шаг 26

Удалите винт T6 Torx длиной 7,9 мм, фиксирующий оптический привод к внешнему корпусу.

Шаг 27

Выдвиньте оптический привод из внешнего корпуса, следя за тем, чтобы никакие кабели не зацепились.

Шаг 28

Небольшим усилием поднимите пластиковую полоску, проходящую через всю ширину оптического привода.

Осторожно выведите свободный конец разъема оптического привода из-под кронштейна привода.

Шаг 29

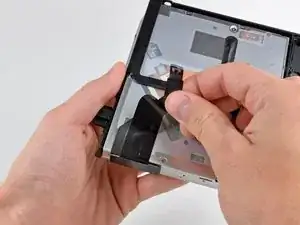

Отклейте кабель оптического привода от корпуса привода.

Шаг 30

Снимите кабель оптического привода, потянув его разъем от корпуса привода.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.
