Замена жесткого диска iMac G5 20" модель A1145

Установите iMac лицевой стороной вниз на столе так, чтобы нижний край был обращён к Вам.

Отверните два винта с крестообразным шлицем (Phillips), крепящие лючок доступа к нижней решётке iMac.

Винты зафиксированы в лючке доступа.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Снимите лючок доступа.

Отверните три винта Torx T8, крепящие переднюю панель (безель) к задней крышке вдоль нижнего края iMac.

Переверните компьютер.

Используя большие пальцы, нажмите обе защёлки модулей оперативной памяти мимо передней панели, чтобы обеспечить достаточно места для того, чтобы снять панель с задней крышки.

Удерживая защёлки модулей оперативной памяти большими пальцами, приподнимите нижний край передней панели так, чтобы он отошёл от задней крышки.

Переориентируйте iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия рядом с верхней частью задней крышки.

Продвиньте карту к верхней части iMac, чтобы освободить защёлку передней панели.

Оттяните переднюю панель от задней крышки.

Повторите этот процесс для другой стороны передней панели.

Для облегчения освобождения защёлок может потребоваться несколько слоёв армированного скотча на верхней части карты доступа.

Если панель не поддаётся, прижмите её нижний край обратно к задней крышке и повторите операцию открытия.

В качестве альтернативы можно использовать сильный магнит, поднеся его к переднему верхнему левому/правому углу дисплея. Вы услышите щелчок при освобождении крышки.

Положите iMac на стол подставкой вниз.

Поднимите переднюю панель за её нижний край и отведите её от остальной части iMac, следя, чтобы защёлки модулей оперативной памяти не зацепились.

Положите переднюю панель над остальным корпусом iMac.

При необходимости удалите кусок клейкой ленты (kapton), обмотанной вокруг разъёмов микрофона и камеры.

Отключите кабели камеры и микрофона.

Отклейте нижний экран EMI от нижнего края iMac и от двух вертикальных участков по 4" с обеих сторон iMac.

Нет необходимости отклеивать нижний экран EMI от дисплея.

Прикрепите нижний экран EMI к лицевой части дисплея скотчем, чтобы он не мешал при работе.

Отверните два винта Torx T6, фиксирующие разъём кабеля данных дисплея на плате логики.

Чтобы отключить кабель данных дисплея, возьмитесь за чёрную язычок его разъёма и потяните его от плоскости платы логики.

Отклейте две полоски EMI-ленты с левой и правой кромок дисплея.

При сборке полезно использовать несколько маленьких полосок скотча, чтобы удержать экранирование EMI вдоль левых и правых краёв области дисплея в стороне перед опусканием дисплея в заднюю крышку iMac.

Отверните четыре утопленных винта Torx T10, фиксирующие дисплей к задней крышке.

Удлинители для биты обычно слишком коротки, чтобы достать до этих винтов. Обязательно имейте под рукой магнитную тонкую отвертку Torx T10.

Приподнимите нижний край дисплея чуть выше задней крышки.

Отключите оба кабеля инвертора (показаны красным), потянув их разъёмы к нижнему краю iMac.

Поднимите дисплей до почти перпендикулярного положения относительно задней крышки.

Отключите оставшиеся два кабеля инвертора (показаны красным), потянув их разъёмы к верхнему краю iMac.

Удерживая дисплей перпендикулярно задней крышке, потяните его вверх, чтобы оторвать прилипший к его верхнему краю экран EMI.

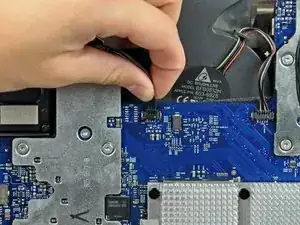

Отключите датчик температуры жесткого диска от платы логики, потянув его разъём к верхнему краю iMac.

Отверните два винта Torx T10, крепящие кронштейн жесткого диска к инвертору.

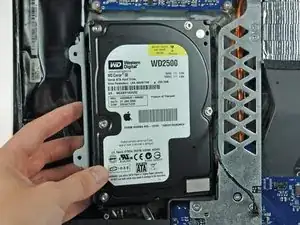

Поднимите левый край жесткого диска слегка вверх, затем потяните его в направлении левого края iMac.

При повторной установке жесткого диска следите, чтобы резиновые втулки не протолкнулись через корпус при установочных штифтах жесткого диска — их извлечение может потребовать снятия платы логики.

Поверните жесткий диск наружу из задней части корпуса.

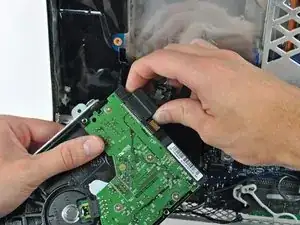

Отключите кабель данных SATA, потянув его разъем от жесткого диска.

Отключите кабель питания SATA, потянув его разъем от жесткого диска.

Удалите жесткий диск из iMac.

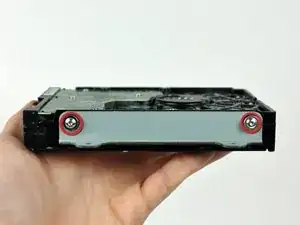

Снимите два винта Torx T8, закрепляющие кронштейн жесткого диска со стороны разъема жесткого диска.

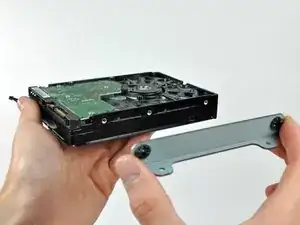

Снимите кронштейн жесткого диска.

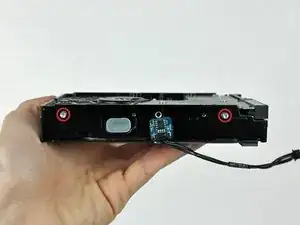

Снимите два установочных штифта Torx T8 с боковой стороны жесткого диска.

Используйте плоский конец лопатки, чтобы отодрать термодатчик жесткого диска от клеевой поверхности, прикрепляющей его к жесткому диску.
