Замена оптического привода iMac G5 17" Модель A1144

Прежде чем работать с компьютером, отключите его от сети и нажмите кнопку питания на 20-30 секунд, чтобы снять остаточный заряд с блока питания.

Ослабьте два винта Филлипса, крепящие сервисную дверцу на вашем iMac.

Эти винты удерживаются в сервисной дверце.

Снимите сервисную дверцу с вашего iMac.

Снимите три винта T8 Torx, крепящие переднюю панель к задней панели.

Расположите iMac экраном вверх, на его задней части.

Используйте большие пальцы, чтобы нажать на обе рычаги оперативной памяти внутрь, за переднюю панель, чтобы создать достаточный зазор для её снятия с задней части корпуса.

Удерживая рычаги оперативной памяти большими пальцами, приподнимите нижний край передней панели так, чтобы он вышел за пределы задней части корпуса.

Переверните ваш iMac обратно, чтобы он стоял на подставке.

Вставьте пластиковую карту вверх в угол щели вентиляционного отверстия в верхней части заднего корпуса.

Продвиньте карту к верхней части iMac, чтобы освободить защелку передней панели.

Оттяните переднюю панель от заднего корпуса.

Повторите этот процесс для другой стороны передней панели.

Может потребоваться нанести несколько слоев крепкой ленты на верх карты, чтобы помочь освободить защелки.

Если панель не поддается, попробуйте снова надеть ее нижний край на задний корпус и повторите процесс открывания.

Положите iMac на стол стороной с подставкой вниз.

Поднимите переднюю панель за ее нижний край и откиньте ее от остальной части iMac, обратите внимание на рычаги оперативной памяти, которые могут зацепиться.

Уложите переднюю панель выше остальной части iMac.

При необходимости снимите полоску каптоновой ленты, обернутую вокруг кабелей микрофона и камеры.

Отсоедините оба кабеля: камеры и микрофона.

Отогните алюминиевый экран ЭМП от трех нижних краев заднего корпуса.

Нет необходимости снимать экран ЭМП с дисплея.

Мы сочли полезным приклеить экран ЭМП к дисплею скотчем, чтобы он не мешал.

Снимите два винта T6 Torx длиной 5 мм, крепящие кабель данных дисплея к материнской плате.

Пользуясь прикрепленной черной петлей, потяните коннектор кабеля данных дисплея вверх, чтобы отсоединить его от материнской платы.

Потяните коннектор кабеля инвертора вверх, чтобы отсоединить его от разъема на материнской плате.

Отогните алюминиевую ЭМП-ленту от двух вертикальных краев дисплея.

При обратной сборке полезно использовать несколько небольших полосок ленты, чтобы закрепить ЭМП-экран вдоль левого и правого краев области дисплея и убрать его с пути перед установкой дисплея обратно в задний корпус вашего iMac.

Снимите четыре углубленных винта T10 Torx с крупной резьбой длиной 7,5 мм, крепящие дисплей к заднему корпусу.

Эти винты утоплены, поэтому для их снятия необходим тонкий отвертка, как эта. Биты-отвертки, как правило, слишком коротки для этой задачи.

Поднимите дисплей за нижний край и потяните его на себя, чтобы отделить от ЭМП-экрана, прикрепленного к его верхнему краю.

Будьте внимательны к любым кабелям, которые могут зацепиться при снятии.

Снимите винт T10 Torx, крепящий кронштейн гибкого кабеля оптического привода к материнской плате.

Снимите кронштейн гибкого кабеля.

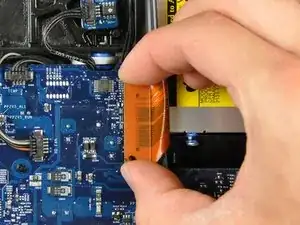

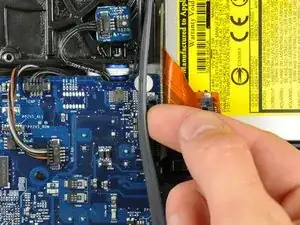

Потяните коннектор гибкого кабеля оптического привода прямо вверх, чтобы отсоединить его от материнской платы.

Этот плоский кабель тонкий и легко рвется. Будьте осторожны.

Отодвиньте SATA-кабель данных от края оптического привода.

Отсоедините тепловой датчик оптического привода.

«Инженеры» Apple, видимо, прогуляли пары по деформации и жесткости материалов в своём «колледже», поэтому этот оптический привод особенно сложно извлечь, так как кронштейн слишком сильно прогибается. Следующие несколько шагов потребуют некоторого терпения и приложения значительного усилия.

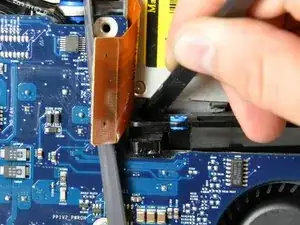

Вставьте плоский конец лопатки в зазор между оптическим приводом и его кронштейном, пока он не упрется в корпус.

Возьмитесь за лопатку как можно ближе к поверхности оптического привода, затем нажмите большим пальцем на фиксатор, одновременно потянув его на себя.

Клиновидная форма лопатки может привести к тому, что она выскользнет из зазора в вашу сторону. Обязательно прижимайте лопатку внутрь, к задней части корпуса, одновременно нажимая на фиксатор.

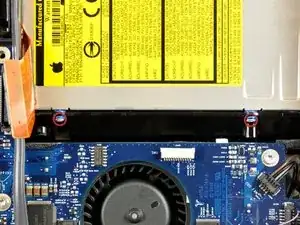

Выкрутите два винта T10 Torx с боковой стороны оптического привода.

Перед удалением этих винтов рекомендуется положить iMac плашмя на стол, чтобы они не упали за материнскую плату.

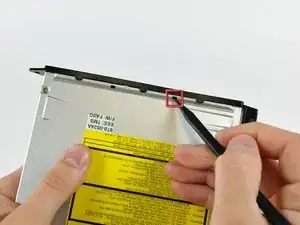

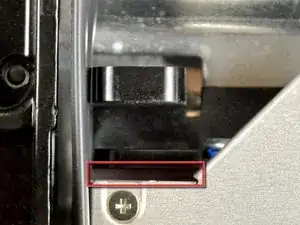

Используйте плоский конец лопатки, чтобы нажать на нижний край фиксатора нижнего кронштейна оптического привода по направлению к нижнему краю iMac.

Теперь оптический привод должен быть свободен от задней панели корпуса.

Аккуратно извлеките оптический привод из задней части корпуса, соблюдая осторожность с двумя пластиковыми штырьками, встроенными в заднюю часть корпуса возле открытого конца привода, которые могут сломаться.

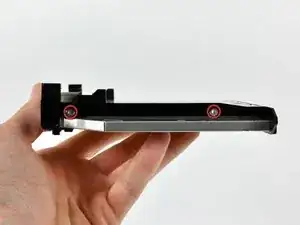

Выкрутите два винта T10 Torx с боковой стороны вашего оптического привода.

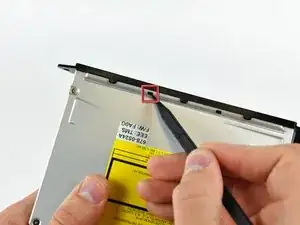

Выдвиньте два выступа кронштейна оптического привода из их пазов в верхней части привода.

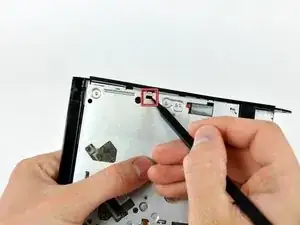

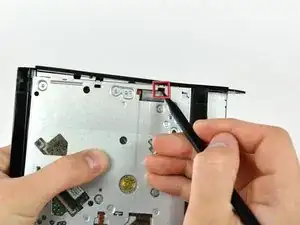

С помощью кончика лопатки нажмите на выступ кронштейна оптического привода, чтобы вывести его из паза на боковой стороне привода.

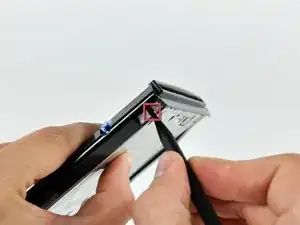

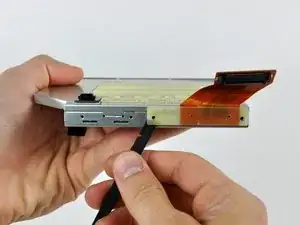

Используйте кончик лопатки, чтобы выдвинуть выступы кронштейна оптического привода из их пазов в нижней части привода.

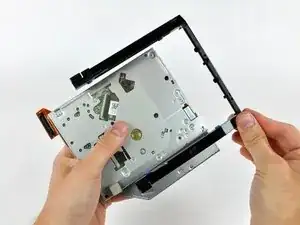

Потяните кронштейн оптического привода к открытому концу привода, чтобы отделить его от привода.

Отложите кронштейн в сторону.

Выкрутите два винта T6 Torx, крепящие гибкий кабель оптического привода к приводу.

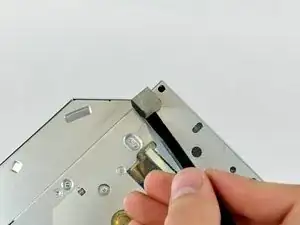

Вставьте плоский конец лопатки в зазор между разъемом гибкого кабеля оптического привода и самим приводом.

Поверните лопатку, чтобы отделить разъем от оптического привода.

Повторите этот процесс для обеих сторон разъема.

Отсоедините разъем гибкого кабеля оптического привода от привода.

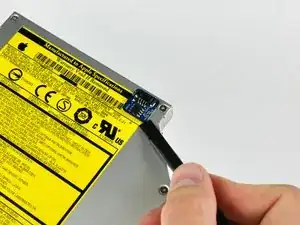

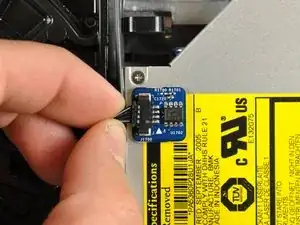

Используйте лопатку, чтобы поддеть датчик температуры оптического привода с привода.

Не забудьте перенести его на новый привод.

Используйте плоский конец лопатки, чтобы удалить небольшой кусок EMI-пены с нижней стороны оптического привода.

Не забудьте перенести его на новый привод.

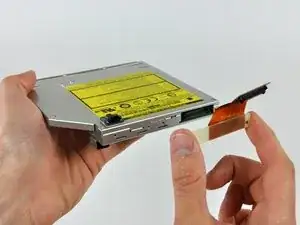

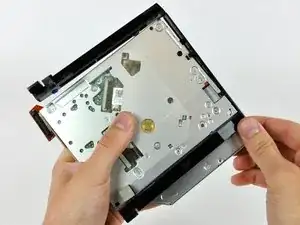

Ваш оптический привод теперь полностью разобран. Если внутри вашего привода застрял диск или что-то еще, у нас есть руководство, как это исправить.
