Замена платы камеры iMac G5 20" модель A1145

Разместите iMac лицевой стороной вниз на столе так, чтобы нижняя кромка была обращена к Вам.

Отвинтите два винта с крестовой головкой, удерживающие панель доступа на нижней решётке iMac.

Винты зафиксированы в панели доступа.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Снимите панель доступа.

Отвинтите три винта Torx T8, крепящие переднюю рамку к задней части корпуса вдоль нижнего края iMac.

Переверните компьютер.

Используя большие пальцы, нажмите обе защёлки ОЗУ за передней рамкой настолько, чтобы освободить достаточно место для её снятия с задней части корпуса.

Держась за защёлки ОЗУ большими пальцами, приподнимите нижний край передней рамки настолько, чтобы он освободился от задней части корпуса.

Верните iMac в вертикальное положение, установив его на подставку.

Вставьте пластиковую карточку в угол вентиляционного отверстия вверху задней части корпуса.

Сдвиньте карточку к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней части корпуса.

Повторите этот процесс для другой стороны передней рамки.

Возможно, потребуется несколько слоёв клейкой ленты на верхней части карточки, чтобы облегчить освобождение защёлок.

Если рамка не поддаётся, попробуйте снова прижать её нижний край к задней части корпуса и повторите открытие.

В качестве альтернативы можно использовать сильный магнит, приложив его к верхнему левому/правому углу передней панели. Вы услышите щелчок при освобождении защёлки.

Положите iMac на стол стойкой вниз.

Поднимите переднюю рамку за её нижний край и отведите её от корпуса, следя за защёлками ОЗУ, которые могут застрять.

Положите переднюю рамку над остальной частью iMac.

При необходимости снимите кусок каптоновой ленты, обёрнутый вокруг разъёмов микрофона и камеры.

Отключите кабели камеры и микрофона.

Положите переднюю рамку экраном вниз на стол.

При необходимости отогните ленту, закрывающую плату камеры.

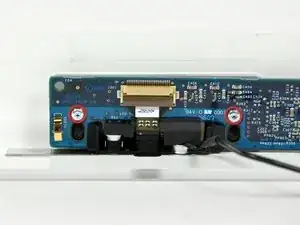

Отвинтите два винта Torx T6, крепящие плату камеры к передней рамке.

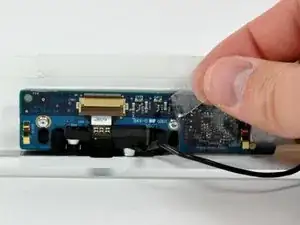

Выведите плату камеры из передней рамки.
