Замена радиаторов iMac G5 20" модель A1145

Разместите iMac лицевой стороной вниз на столе так, чтобы нижний край был обращён к Вам.

Удалите два винта с крестовой шлицем, фиксирующих сервисную крышку к нижней решётке iMac.

Винты закреплены в сервисной крышке.

Перед началом ремонта отключите компьютер от питания и удерживайте кнопку питания нажатой 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Снимите сервисную крышку.

Снимите три винта Torx T8, фиксирующие переднюю панель к задней части корпуса вдоль нижнего края iMac.

Переверните компьютер.

Используя большие пальцы, нажмите обе защёлки модулей ОЗУ внутрь за переднюю панель, чтобы обеспечить достаточный зазор для её снятия с задней части корпуса.

Удерживая защёлки ОЗУ большими пальцами, приподнимите нижний край передней панели настолько, чтобы он освободился от задней части корпуса.

Переориентируйте iMac так, чтобы он стоял на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия в верхней части задней панели корпуса.

Толкните карту в направлении верхней части iMac, чтобы освободить защёлку передней панели.

Оттяните переднюю панель от задней части корпуса.

Повторите процедуру с другой стороны передней панели.

При необходимости можно наклеить несколько слоёв клейкой ленты на верхнюю часть карты, чтобы облегчить высвобождение защёлок.

Если панель не поддаётся, попробуйте прижать нижний край обратно к задней части корпуса и повторить открытие.

Альтернативно можно использовать сильный магнит, приложив его к верхнему левому/правому углу передней панели дисплея. Вы услышите щелчок при освобождении защёлки.

Положите iMac подставкой вниз на стол.

Поднимите переднюю панель за нижний край и поверните её от корпуса, следя, чтобы защёлки ОЗУ не защемились.

Положите переднюю панель выше корпуса iMac.

При необходимости снимите кусок каптоновой ленты, обёрнутой вокруг разъёмов микрофона и камеры.

Отключите кабели камеры и микрофона.

Отогните нижний экран электромагнитного экрана (EMI) от нижнего края iMac и от двух вертикальных участков длиной 4" по обеим сторонам корпуса.

Снимать нижний EMI-экран с дисплея не требуется.

Прикрепите нижний EMI-экран скотчем к лицевой стороне дисплея, чтобы он не мешал при работе.

Снимите два винта Torx T6, фиксирующие разъём кабеля данных дисплея к плате логики.

Чтобы отсоединить кабель данных дисплея, захватите его чёрную язычок и потяните от плоскости платы логики.

Отодвиньте две полоски EMI-ленты от левых и правых кромок дисплея.

При обратной сборке удобно использовать несколько небольших полосок ленты, чтобы зафиксировать EMI-экранирование по краям площадки дисплея в отведённом положении перед опусканием дисплея в заднюю часть корпуса iMac.

Удалите четыре утопленных винта Torx T10, фиксирующие дисплей к задней части корпуса.

Драйверы со сменными битами обычно слишком короткие, чтобы дотянуться до этих винтов. Убедитесь, что у вас есть магнитная тонкосердечная отвертка Torx T10.

Приподнимите нижний край дисплея немного из задней части корпуса.

Отключите оба кабеля инвертора (показаны красным), потянув их разъёмы в направлении нижнего края iMac.

Поднимите дисплей до почти перпендикулярного положения относительно задней части корпуса.

Отключите оставшиеся два кабеля инвертора (показаны красным), потянув их разъёмы в направлении верхнего края iMac.

Удерживая дисплей перпендикулярно задней части корпуса, потяните его вверх, чтобы оторвать EMI-экран, приклеенный к его верхнему краю.

Отключите кабель платы ИК-приёмника, потянув его разъём от гнезда на плате ИК.

Удалите два винта Torx T6, фиксирующие кронштейн платы ИК к плате ИК.

Протяните кабель ИК под алюминиевым радиатором и уложите его за оптическим накопителем, чтобы он не мешал.

Удалите один винт Torx T10, фиксирующий левый динамик в заднем корпусе.

Винт левого динамика имеет крупную резьбу.

Поднимите левый динамик из заднего корпуса и уложите его кабель через плату логики.

Удалите один винт Torx T10, фиксирующий правый динамик в заднем корпусе.

Винт правого динамика имеет мелкую резьбу.

Поднимите правый динамик из заднего корпуса, следя за коротким кабелем между динамиком и его разъёмом (расположен немного выше правого динамика).

Отключите динамики от платы логики, потянув их разъём к верхнему краю iMac.

Удалите два винта — либо два крестовых, либо два Torx T6 — фиксирующие плату AirPort/Bluetooth к плате логики.

Поднимите плату AirPort/Bluetooth за её левый край пальцем, отсоединив её от платы логики.

Поднимайте плату только за её левый край только.

Используйте плоский конец лопатки, чтобы поддеть и поднять вверх оба разъёма антенных кабелей с платы AirPort/Bluetooth.

Отключите кабель питания (DC-in), одновременно сжав обе фиксирующие лапки и потянув его разъём от гнезда на плате логики в направлении к верхнему краю iMac.

После того как обе лапки пройдут фиксирующие пазы, полезно сдвинуть лапки в сторону верхнего края iMac, слегка покачивая разъём.

Отключите датчик окружающего освещения, потянув его разъём от лицевой стороны платы логики.

Отключите кабель вентилятора оптического привода от платы логики.

Чтобы облегчить снятие, полезно одновременно использовать оба больших пальца, сдвигая защёлки по обеим сторонам разъёма в направлении верхнего края iMac.

Отключите кабель ИК/камеры от платы логики.

Этот разъём особенно широкий и склонен к поломке.

Для облегчения снятия полезно одной рукой прижать кабели к лопатке, а другой — потянуть кабели вверх к верхнему краю iMac, одновременно аккуратно тянув за кабели.

Отключите кабель термодатчика оптического привода от платы логики, потянув его разъём в сторону левого края iMac.

Удалите два винта Torx T6, фиксирующие разъём оптического привода к плате логики.

Используйте плоский конец лопатки, чтобы поддеть и поднять разъём оптического привода с платы логики.

Полезно вставить лопатку под верхнюю или нижнюю кромку разъёма и провернуть, чтобы отделить разъём от платы логики.

Отключите кулер центрального процессора от платы логики, потянув его разъём к верхнему краю iMac.

Отключите термодатчик жёсткого диска от платы логики, потянув его разъём к верхнему краю iMac.

Отключите вентилятор жёсткого диска, потянув его разъём от лицевой стороны платы логики.

Отключите кабель кнопки питания, потянув его разъём от лицевой стороны платы логики.

Удалите два винта Torx T6 возле верхней части радиаторов.

Удалите следующие семь винтов, фиксирующих плату логики к заднему корпусу:

Три винта Torx T10 с крупной резьбой.

Три винта Torx T10 с мелкой резьбой.

Один длинный винт Torx T10 с крупной резьбой.

Уложите рычаги оперативной памяти внутрь iMac так, чтобы они опирались на перфорированную металлическую решётку по его нижнему краю.

Немного поверните верхнюю часть платы логики в сторону себя.

Потяните правый край платы логики немного на себя, чтобы освободить порты ввода-вывода из заднего корпуса, следя за тем, чтобы не согнуть плату.

Продолжайте поворачивать плату в вашу сторону, пока не появится достаточно места, чтобы добраться до разъёма SATA, показанного в следующем шаге.

Продолжайте вращать плату к себе, пока не появится достаточно места, чтобы добраться до разъёма SATA (показан красным).

Вставьте тупой конец металлической лопатки между разъёмом SATA и его гнездом. Поверните вал металлической лопатки, чтобы отделить разъём от гнезда.

Отсоедините кабель SATA от платы.

Поднимите плату из задней крышки за её кромки, следя за тем, чтобы никаких кабелей не зацепилось.

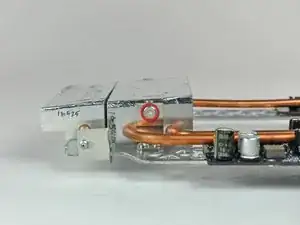

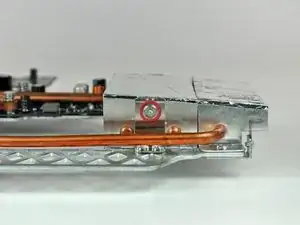

Снимите по винту T8 Torx 6,1 мм с обеих сторон радиатора, ближайших к плате (всего два винта).

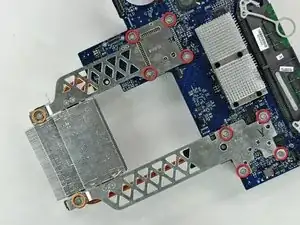

Удалите следующие десять винтов:

Восемь T8 Torx 7,8 мм.

Два T8 Torx 6,1 мм.

Если восемь винтов вокруг процессоров не поддаются откручиванию, удерживайте лапку с одной стороны платы отверткой Phillips, пока откручиваете Torx-винт с другой стороны.

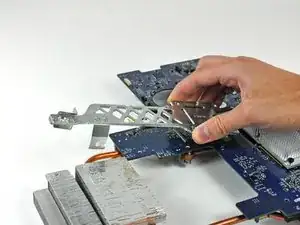

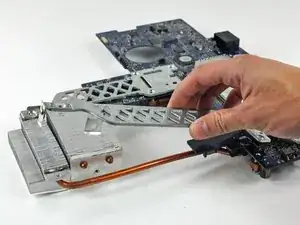

Осторожно снимите обе металлические скобы радиатора с платы.

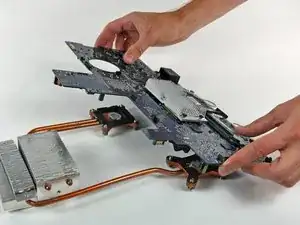

Поднимите плату с радиаторов.

Если радиатор кажется застрявшим, аккуратно подденьте его, чтобы отделить затвердевшую теплопроводящую пасту.

Если нужно установить радиатор обратно в iMac, у нас есть руководство по теплопроводящей пасте, которое упрощает замену теплопроводящего состава.

При обратной установке полезно устанавливаться радиаторы по очереди, начиная с того, который ближе всего к плате.
