Замена платы AirPort/Bluetooth iMac G5 20" модель A1145

Разместите iMac лицевой стороной вниз на столе, чтобы нижняя кромка была обращена к Вам.

Удалите два винта с крестовой головкой, крепящие дверцу доступа к нижней решётке iMac.

Винты зафиксированы в дверце доступа.

Перед началом ремонта отключите компьютер от питания и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Снимите дверцу доступа.

Удалите три винта T8 Torx, фиксирующие переднюю рамку к задней части корпуса вдоль нижнего края iMac.

Переверните компьютер.

Используйте большие пальцы, чтобы нажать оба фиксатора оперативной памяти внутрь за переднюю рамку, чтобы получить достаточный зазор для её снятия с задней части корпуса.

Держа фиксаторы оперативной памяти нажатими большими пальцами, поднимите нижний край передней рамки настолько, чтобы он освободился от задней части корпуса.

Верните iMac в вертикальное положение на подставке.

Вставьте пластиковую карточку в угол вентиляционного отверстия рядом с верхней частью задней панели корпуса.

Подвиньте карточку к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней части корпуса.

Повторите эту процедуру для другой стороны передней рамки.

Возможно, потребуется наклеить несколько слоёв клейкой ленты на верхнюю часть карточки доступа, чтобы облегчить освобождение защёлок.

Если рамка не поддаётся, попробуйте прижать её нижний край обратно к задней части корпуса и повторить процесс открытия.

В качестве альтернативы можно использовать сильный магнит, поднеся его к верхнему левому/правому углу передней панели дисплея. Вы услышите щелчок, когда люк освободится.

Положите iMac на стол подставкой вниз.

Поднимите переднюю рамку за нижний край и отведите её от остальной части iMac, следя за тем, чтобы фиксаторы оперативной памяти не зажались.

Положите переднюю рамку над остальной частью iMac.

Если необходимо, удалите кусок каптоновой ленты, обёрнутый вокруг разъёмов микрофона и камеры.

Отключите кабели камеры и микрофона.

Отклейте нижний EMI-экран от нижнего края iMac и от двух вертикальных секций длиной 4" по обеим сторонам iMac.

Нет необходимости отклеивать нижний EMI-экран от дисплея.

Прикрепите нижний EMI-экран лентой к лицевой стороне дисплея, чтобы он не мешал во время работы.

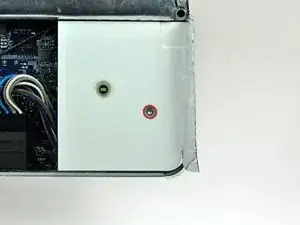

Удалите один винт T10 Torx, фиксирующий правый динамик к задней части корпуса.

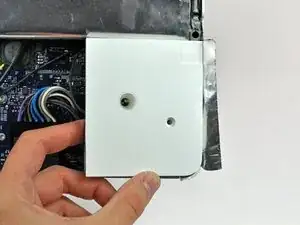

Выньте правый динамик из задней части корпуса.

Кабель между динамиком и его разъёмом короткий, поэтому держите динамик или позвольте ему болтаться на iMac в следующих шагах.

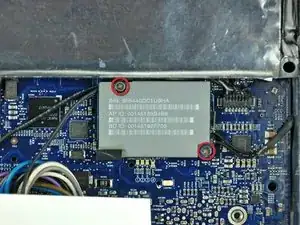

Удалите два винта с крестообразной головкой, фиксирующие плату AirPort/Bluetooth к плате логики.

В некоторых моделях эти винты могут быть T6 Torx.

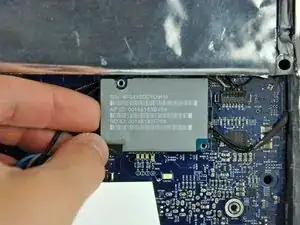

Подденьте плату AirPort/Bluetooth пальцем за её левый край, чтобы отсоединить её от платы логики.

Поднимайте плату только за её левый край только.

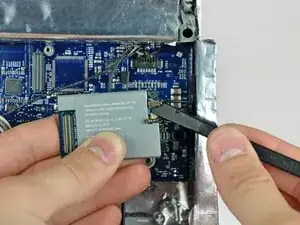

Используйте плоский конец лопатки, чтобы поддеть и отсоединить оба антеннных разъёма от платы AirPort/Bluetooth.
