Замена радиатора iMac G5 17" модель A1144

Прежде чем работать с компьютером, отключите его от сети и нажмите кнопку питания в течение 20–30 секунд, чтобы разрядить накопленную энергию в блоке питания.

Ослабьте два винта с крестообразным шлицем, фиксирующие сервисную дверцу на вашем iMac.

Эти винты закреплены в сервисной дверце.

Снимите сервисную дверцу с iMac.

Удалите три винта Torx T8, фиксирующие переднюю панель к задней крышке.

Разместите iMac лицевой стороной вверх, на задней панели.

Используя большие пальцы, нажмите обе защёлки оперативной памяти внутрь за передней панелью, чтобы получить зазор для подъёма панели с задней крышки.

Удерживая защёлки оперативной памяти большими пальцами, приподнимите нижний край передней панели настолько, чтобы он освободился от задней крышки.

Переориентируйте iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия в верхней части задней крышки.

Подвиньте карту к верхней части iMac, чтобы освободить защёлку передней панели.

Оттяните переднюю панель от задней крышки.

Повторите эту процедуру с другой стороны передней панели.

Возможно, потребуется наложить несколько слоёв клейкой ленты на верхнюю часть вспомогательной карты, чтобы помочь освободить защёлки.

Если панель не поддаётся, попробуйте вернуть её нижний край на заднюю крышку и повторить процесс открывания.

Положите iMac стойкой вниз на стол.

Поднимите переднюю панель за её нижний край и отведите её от корпуса iMac, следя за защёлками оперативной памяти, которые могут застрять.

Положите переднюю панель сверху корпуса iMac.

При необходимости удалите кусок каптоновой ленты, обмотанный вокруг кабелей микрофона и камеры.

Отключите кабели камеры и микрофона.

Отогните алюминиевый экранирующий слой EMI вверх от трёх нижних кромок задней крышки.

Нет необходимости отрывать EMI-экран от дисплея.

Мы считаем полезным приклеить EMI-экран к дисплею, чтобы он не мешал.

Удалите два винта Torx T6 длиной 5 мм, фиксирующие кабель передачи данных дисплея на плате логики.

Используя прикреплённую чёрную язычок, потяните разъём кабеля передачи данных дисплея вверх, чтобы отсоединить его от платы логики.

Поднимите разъём кабеля инвертора вверх, чтобы отсоединить его от гнезда на плате логики.

Отогните алюминиевую EMI-ленту от двух вертикальных кромок дисплея.

При сборке полезно использовать несколько небольших полосок ленты, чтобы зафиксировать экранирование EMI по левому и правому краям площади дисплея, прежде чем опускать дисплей в заднюю крышку iMac.

Удалите четыре утопленных крупнозернистых винта Torx T10 длиной 7,5 мм, фиксирующие дисплей к задней крышке.

Эти винты утоплены, поэтому для их удаления необходим тонкий отвёрток. Бит-драйверы обычно слишком коротки для этой операции.

Поднимите дисплей за его нижний край и потяните к себе, чтобы оторвать его от EMI-экрана, прикреплённого к его верхнему краю.

Следите за кабелями, которые могут застрять при снятии.

Удалите один винт Torx T6 длиной 5 мм, фиксирующий кронштейн платы инфракрасного приёмо-передатчика к плате логики.

Плата инфракрасного приёмо-передатчика и её шлейф теперь свободны от платы логики и могут упасть.

Снимите разъём шлейфа ИК и отведите плату ИК с прикреплённым кабелем в сторону.

Удалите один винт Torx T10 длиной 30 мм, фиксирующий левый динамик к задней крышке.

Выньте левый динамик из задней крышки.

Проложите кабель левого динамика по его маршруту через плату логики.

Удалите один винт Torx T10 длиной 17 мм, фиксирующий правый динамик к плате логики.

Поднимите правый динамик и отведите его в сторону.

Оба динамика всё ещё подключены к плате логики.

При необходимости поднимите кабель платы ИК-приёмника, чтобы освободить прижимаемый под ним кабель левого динамика.

Оттяните разъём динамика в сторону верхнего края iMac, чтобы отсоединить его от логической платы.

Отсоедините разъём вентилятора процессора от логической платы, вытянув его прямо вверх из гнезда.

Осторожно приподнимите вентилятор процессора и выньте его из задней части корпуса.

Отсоедините следующие разъёмы от логической платы, вытянув их прямо вверх из гнезд:

Кабель датчика окружающего освещения.

Кабель питания.

Отсоедините разъём кабеля данных жесткого диска от логической платы, вытянув его прямо вверх из гнезда.

SATA-разъём на большинстве iMac имеет склонность застревать в своём гнезде на логической плате. Если у вас возникают трудности с отсоединением кабеля SATA, вставьте металлическую лопатку или любой другой тонкий инструмент в зазор между SATA-разъёмом и его гнездом и проверните вал лопатки, чтобы безопасно разделить обе части.

Снимите кабель ИК-датчика сзади карты AirPort Express и отведите его в сторону.

Снимите два винта T6 Torx длиной 5 мм, фиксирующие плату AirPort/Bluetooth на логической плате.

Поднимите плату AirPort/Bluetooth с её левого края, чтобы отсоединить её от гнезда на логической плате.

Поднимайте плату AirPort/Bluetooth только с её левого края. Попытка поднять её с правого края может сломать разъём на логической плате.

С помощью плоского конца лопатки подденьте оба антенных кабеля с платы AirPort/Bluetooth.

Этот шаг необязателен. Просто положите плату на бок.

Отсоедините разъём кабеля платы камеры от логической платы, потянув его прямо от гнезда.

Отсоедините разъём кабеля вентилятора оптического привода от логической платы, потянув его прямо от гнезда.

Удалите винт T10 Torx длиной 7 мм, фиксирующий монтажную скобу гибкого кабеля оптического привода к логической плате.

Снимите монтажную скобу гибкого кабеля.

Отсоедините гибкий кабель оптического привода от логической платы, вытянув его прямо вверх из гнезда.

Прокиньте кабель данных жесткого диска и уложите его под оптический привод, чтобы кабель не мешал при последующих шагах.

Отсоедините разъём вентилятора жесткого диска от логической платы, потянув его прямо от гнезда.

С помощью острия лопатки приподнимите кабели температурных датчиков жесткого диска и оптического привода для освобождения пространства.

Отсоедините разъём температурного датчика оптического привода от логической платы, потянув его прямо от гнезда.

Отсоедините разъём температурного датчика жесткого диска от логической платы, потянув его прямо от гнезда.

Удалите следующие винты, фиксирующие логическую плату к задней части корпуса:

Четыре тонкой резьбы винта T10 Torx длиной 7 мм.

Три грубой резьбы винта T10 Torx длиной 7 мм.

Нажмите внутрь две фиксаторы оперативной памяти, выступающие из дверцы доступа, и уложите их на нижний край задней части корпуса, чтобы они не зацепились при снятии логической платы.

Возьмите логическую плату и слегка потяните её на себя, чтобы освободить разъёмы от задней части корпуса.

Поверните верхнюю часть логической платы к себе слегка, чтобы получить доступ к разъёму кабеля питания постоянного тока.

Не извлекайте логическую плату полностью, так как разъём кабеля питания постоянного тока всё ещё подключён к нижней стороне платы.

Держа логическую плату одной рукой, отсоедините разъём кабеля питания постоянного тока от логической платы, потянув его прямо от гнезда.

При вытягивании может помочь лёгкое покачивание разъёма.

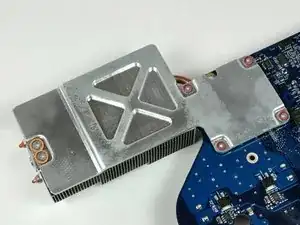

Удалите следующие винты, фиксирующие кронштейн радиатора к радиатору и логической плате:

Четыре винта T8 Torx длиной 7,8 мм.

Два винта T8 Torx длиной 6 мм.

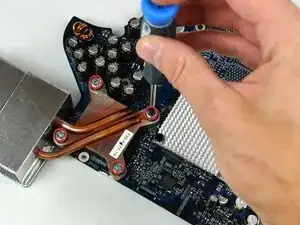

Возможно, потребуется удерживать гнёзда под винты с крестообразным шлицем крестовой отверткой при отворачивании четырёх Torx-винтов возле углов процессора.

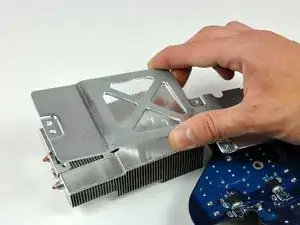

Поднимите кронштейн радиатора вверх, от радиатора и логической платы.

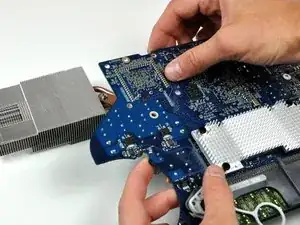

Поднимите логическую плату вверх, от радиатора.

Если вам нужно снова установить радиатор на логическую плату, у нас есть руководство по термопасте, которое облегчает замену термопроводящей пасты.
