Замена вентилятора жесткого диска iMac G5 17" модель A1144

Перед началом работ отключите компьютер от сети и нажмите кнопку питания на 20–30 секунд, чтобы разрядить накопленную энергию в блоке питания.

Ослабьте два винта Phillips, фиксирующие лючок доступа на вашем iMac.

Эти винты зафиксированы в лючке доступа.

Снимите лючок доступа с вашего iMac.

Снимите три винта Torx T8, фиксирующие переднюю панель к задней части корпуса.

Разместите iMac лицевой стороной вверх, на задней панели.

Используйте большие пальцы, чтобы отжать оба рычага оперативной памяти за переднюю панель, обеспечив достаточный зазор для снятия панели с задней крышки.

Удерживая рычаги памяти зажатыми большими пальцами, приподнимите нижний край передней панели так, чтобы он отстал от задней крышки.

Поверните iMac так, чтобы он стоял на подставке.

Вставьте пластиковую карту в угол вентиляционного слота в верхней части задней крышки.

Продвиньте карту к верхней части iMac, чтобы освободить защелку передней панели.

Оттяните переднюю панель от задней крышки корпуса.

Повторите этот процесс для второй стороны передней панели.

Возможно, потребуется нанести несколько слоев алюминиевого скотча на верхнюю часть карты доступа, чтобы облегчить освобождение защелок.

Если панель не отходит, попробуйте прижать нижний край обратно к задней крышке и повторить процесс открытия.

Положите iMac на стол подставкой вниз.

Поднимите переднюю панель за её нижний край и отведите от остальной части iMac, следя за тем, чтобы рычаги оперативной памяти не зацепились.

Положите переднюю панель выше основной части iMac.

При необходимости снимите кусок каптоновой ленты, обёрнутый вокруг кабелей микрофона и камеры.

Отключите кабели камеры и микрофона.

Оторвите алюминиевый экран электромагнитных помех (EMI) от нижних трёх краёв задней крышки.

Не требуется отрывать экран EMI от дисплея.

Мы советуем прикрепить экран EMI к дисплею лентой, чтобы он не мешал работе.

Удалите два винта Torx T6 длиной 5 мм, фиксирующие кабель передачи данных дисплея к плате логики.

Используя прикреплённую чёрную вкладку, потяните разъём кабеля данных дисплея вверх и отсоедините его от платы логики.

Отсоедините разъём кабеля инвертора, потянув его вверх с гнезда на плате логики.

Отделите алюминиевую ленту EMI от двух вертикальных краёв дисплея.

При сборке полезно использовать несколько небольших полосок ленты, чтобы удержать экраны EMI вдоль левых и правых краёв области дисплея в стороне перед опусканием дисплея в заднюю крышку iMac.

Удалите четыре утопленных крупно-резьбовых винта Torx T10 длиной 7,5 мм, фиксирующие дисплей к задней крышке.

Эти винты утоплены, поэтому для их удаления необходим тонкий отвёртка. Насадки-биты обычно слишком короткие для этой операции.

Поднимите дисплей за его нижний край и потяните его на себя, чтобы оторвать его от экрана EMI, прикреплённого к его верхнему краю.

Следите за кабелями, которые могут застрять во время снятия.

Удалите один винт Torx T6 длиной 5 мм, фиксирующий кронштейн платы ИК-датчика к плате логики.

Плата ИК и контакт кабеля теперь освобождены от платы логики и могут упасть.

Снимите контакт ИК-кабеля и отведите плату ИК вместе с прикреплённым кабелем в сторону.

Удалите один винт Torx T10 длиной 30 мм, фиксирующий левый динамик к задней крышке.

Выведите левый динамик из задней крышки.

Проложите кабель левого динамика по его траектории через плату логики.

Удалите один винт Torx T10 длиной 17 мм, фиксирующий правый динамик к плате логики.

Поднимите правый динамик из задней крышки и отведите в сторону.

Оба динамика всё ещё подключены к плате логики.

При необходимости приподнимите кабель ИК-платы, чтобы освободить закреплённый под ним кабель левого динамика.

Отсоедините разъём динамика, потянув его в направлении верхнего края iMac, чтобы отсоединить от платы логики.

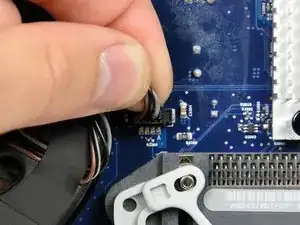

Отсоедините разъём вентилятора ЦП от платы логики, потянув его строго вверх из гнезда.

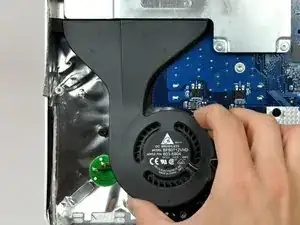

Осторожно выньте вентилятор ЦП из задней крышки.

Отсоедините следующие разъёмы от платы логики, потянув их строго вверх из гнезд:

Кабель датчика окружающего освещения.

Кабель питания.

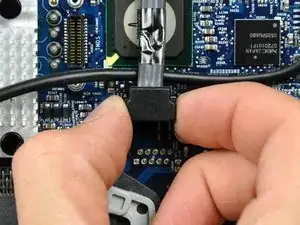

Отсоедините разъём кабеля данных жесткого диска от платы логики, потянув его строго вверх из гнезда.

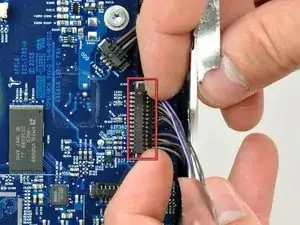

SATA-разъём на большинстве iMac имеет тенденцию застревать в гнезде на плате логики. Если вам трудно отсоединить кабель SATA, вставьте металлическую лопатку или другой тонкий инструмент в зазор между разъёмом SATA и гнездом и проверните стержень лопатки, чтобы безопасно разъединить два элемента.

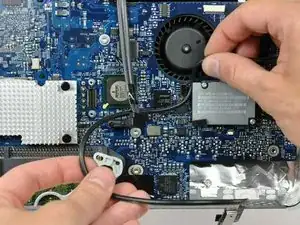

Выведите кабель ИК-датчика из-за платы AirPort Express и отложите его в сторону.

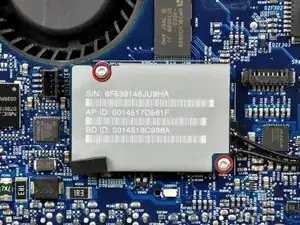

Снимите два винта T6 Torx 5 мм, крепящие плату AirPort/Bluetooth к плате логики.

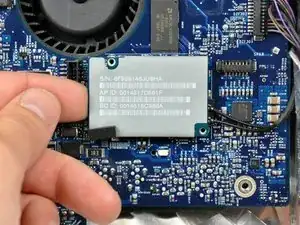

Поднимите плату AirPort/Bluetooth за её левый край, чтобы отделить её от гнезда на плате логики.

Поднимайте плату AirPort/Bluetooth только за её левый край. Попытка поднять за правый край может сорвать разъём с платы логики.

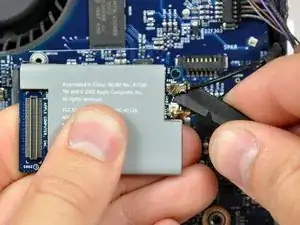

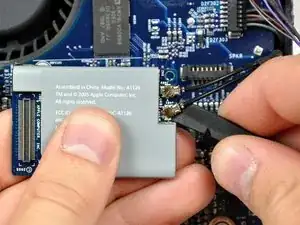

Используйте плоский конец лопатки, чтобы отжать оба антеннных кабеля от платы AirPort/Bluetooth.

Этот шаг необязателен. Можно просто положить плату на бок.

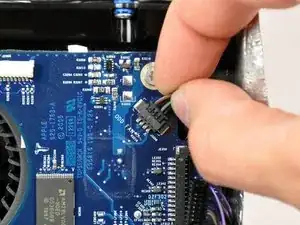

Отсоедините разъём кабеля платы камеры от платы логики, потянув его прямо от гнезда.

Отсоедините разъём кабеля вентилятора оптического привода от платы логики, потянув его прямо от гнезда.

Снимите винт T10 Torx 7 мм, крепящий монтажную скобу гибкого кабеля оптического привода к плате логики.

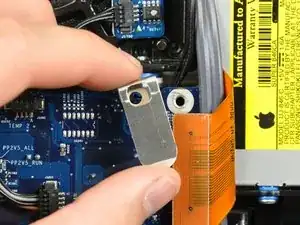

Снимите монтажную скобу гибкого кабеля.

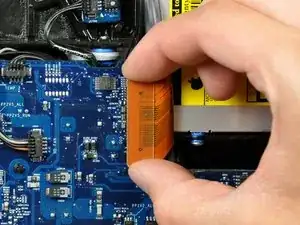

Отсоедините гибкий кабель оптического привода от платы логики, потянув его строго вверх из гнезда.

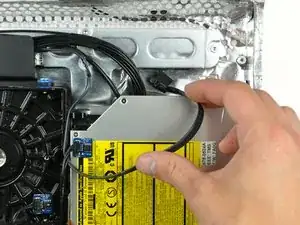

Выведите кабель данных жесткого диска и аккуратно заправьте его под оптический привод, чтобы кабель не мешал при последующих шагах.

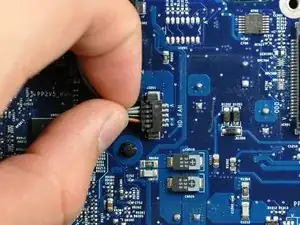

Отсоедините разъём вентилятора жесткого диска от платы логики, потянув его прямо от гнезда.

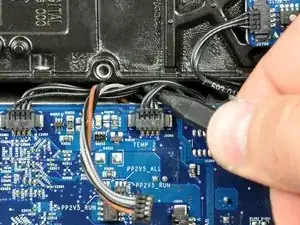

Используйте кончик лопатки, чтобы приподнять кабели температурных датчиков жесткого диска и оптического привода для освобождения пространства.

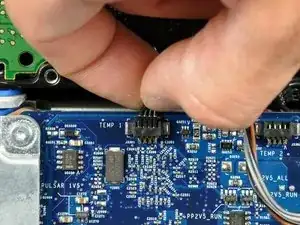

Отсоедините разъём температурного датчика оптического привода от платы логики, потянув его прямо от гнезда.

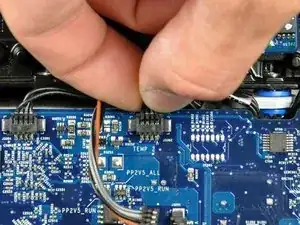

Отсоедините разъём температурного датчика жесткого диска от платы логики, потянув его прямо от гнезда.

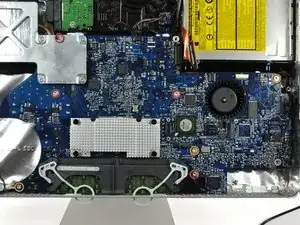

Удалите следующие винты, крепящие плату логики к задней крышке:

Четыре тонко-нарезанных винта T10 Torx 7 мм.

Три крупно-нарезанных винта T10 Torx 7 мм.

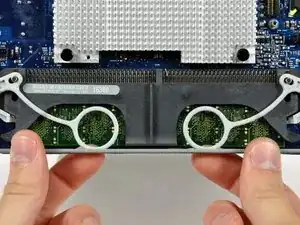

Нажмите внутренние рычаги оперативной памяти, выступающие из лючка доступа, внутрь и установите их на нижний край задней крышки, чтобы они не зацепились при снятии платы логики.

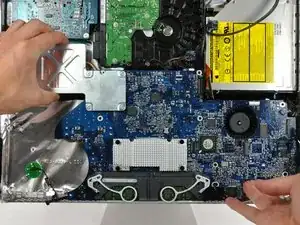

Возьмитесь за плату логики и потяните её немного на себя, чтобы освободить разъёмы от задней крышки.

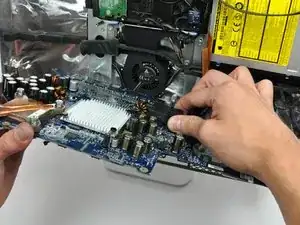

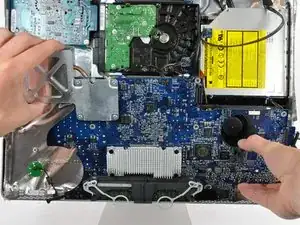

Поверните верхнюю часть платы логики слегка к себе, чтобы получить доступ к разъёму кабеля питания постоянного тока.

Не снимайте полностью плату логики — разъём кабеля питания постоянного тока всё ещё подключён к нижней стороне платы.

Держа плату логики одной рукой, отсоедините разъём кабеля питания постоянного тока от платы логики, потянув его прямо от гнезда.

При вытягивании полезно слегка покачивать разъём.

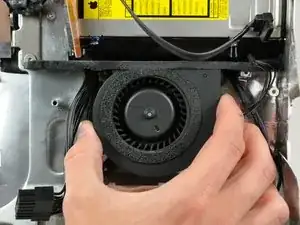

Поднимите вентилятор оптического привода с пластмассовых направляющих, выступающих из задней крышки.

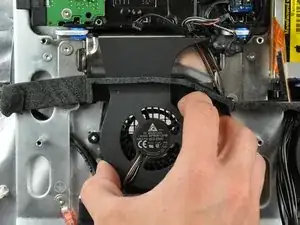

Поднимите вентилятор жесткого диска с пластмассовых направляющих, выступающих из задней крышки.

При необходимости выведите кабели из-под шасси.
