Замена батарейки PRAM в iMac G5 17" модель A1144

Перед началом работы отсоедините компьютер от сети и нажмите кнопку питания в течение 20–30 секунд, чтобы разрядить накопленную в блоке питания энергию.

Ослабьте два винта с крестовой шлицем, удерживающие сервисную крышку iMac.

Эти винты зафиксированы в сервисной крышке.

Снимите сервисную крышку с iMac.

Снимите три винта Torx T8, крепящие переднюю панель к задней крышке.

Разместите iMac лицевой стороной вверх, опираясь на заднюю крышку.

Используйте большие пальцы, чтобы отжать оба фиксирующих рычага памяти внутрь, за переднюю панель, чтобы освободить достаточно пространства для снятия панели с заднего корпуса.

Удерживая рычаги памяти большими пальцами, приподнимите нижний край передней панели достаточно, чтобы она отошла от заднего корпуса.

Поставьте iMac в вертикальное положение на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия в верхней части задней крышки.

Сдвиньте карту вверх по направлению к верху iMac, чтобы освободить защёлку передней панели.

Оттяните переднюю панель от заднего корпуса.

Повторите эту операцию с другой стороны передней панели.

Возможно, потребуется наклеить несколько слоёв изоленты на верхнюю сторону сервисной карты, чтобы облегчить отпускание защёлок.

Если панель не хочет отпускаться, попробуйте прижать нижний край обратно к заднему корпусу и повторить процедуру открытия.

Положите iMac подставкой вниз на стол.

Приподнимите переднюю панель за нижний край и откиньте её от корпуса, следя за рычагами памяти, которые могут застрять.

Положите переднюю панель над остальной частью iMac.

При необходимости снимите кусок каптоновой ленты, обмотанный вокруг кабелей микрофона и камеры.

Отключите кабели камеры и микрофона.

Отогните алюминиевый экран электромагнитной совместимости (EMI) вверх от нижних трёх кромок задней крышки.

Не обязательно отдирать экран EMI от дисплея.

Мы рекомендовали фиксировать экран EMI липкой лентой к дисплею, чтобы он не мешал.

Удалите два винта Torx T6 длиной 5 мм, крепящие кабель данных дисплея к логической плате.

Потяните разъём кабеля данных дисплея вверх, используя прикреплённую чёрную вкладку.

Отсоедините разъём кабеля инвертора, потянув его вверх из гнезда на логической плате.

Отогните алюминиевую EMI-ленту по двум боковым вертикальным кромкам дисплея.

При сборке полезно использовать несколько маленьких полосок ленты, чтобы зафиксировать экранирование EMI вдоль левой и правой кромок области дисплея, прежде чем опускать дисплей в заднюю крышку iMac.

Снимите четыре утопленных крупнозернистых винта Torx T10 длиной 7,5 мм, крепящие дисплей к задней крышке.

Эти винты утоплены, поэтому для их удаления необходим тонкий отвёрток. Насадочные держатели обычно слишком коротки для этой операции.

Поднимите дисплей за нижний край и потяните его к себе, чтобы отцепить от прикреплённого к его верхней кромке экрана EMI.

Следите за кабелями, которые могут зацепиться при снятии.

Удалите один винт Torx T6 длиной 5 мм, крепящий кронштейн платы ИК к логической плате.

Плата ИК и её контактный хвостик теперь свободны от логической платы и могут упасть.

Снимите контактный хвостик ИК и отодвиньте плату ИК вместе с подключённым кабелем в сторону.

Удалите один винт Torx T10 длиной 30 мм, крепящий левый динамик к задней крышке.

Выньте левый динамик из задней крышки.

Проложите кабель левого динамика по его траектории через логическую плату.

Удалите один винт Torx T10 длиной 17 мм, крепящий правый динамик к логической плате.

Поднимите правый динамик и отложите его в сторону.

Оба динамика всё ещё подключены к логической плате.

При необходимости приподнимите кабель IR‑платы, чтобы освободить зажатый под ним кабель левого динамика.

Потяните разъем динамика в направлении верхнего края iMac, чтобы отсоединить его от логической платы.

Отсоедините разъем вентилятора процессора от логической платы, потянув его прямо вверх из гнезда.

Осторожно извлеките вентилятор процессора из задней крышки корпуса.

Отсоедините следующие разъемы от логической платы, потянув их прямо вверх из гнезд:

Кабель датчика внешней освещённости.

Кабель питания.

Отсоедините разъем кабеля данных жесткого диска от логической платы, потянув его прямо вверх из гнезда.

SATA‑разъем на большинстве iMac склонен заедать в гнезде на логической плате. Если у вас возникают трудности с отсоединением SATA‑кабеля, вставьте металлическую лопатку или другой тонкий инструмент в зазор между SATA‑разъемом и гнездом и проверните вал лопатки, чтобы безопасно разделить эти два элемента.

Снимите кабель ИК‑датчика с зацепа за платой AirPort Express и отведите его в сторону.

Выверните два винта T6 длиной 5 мм, фиксирующие плату AirPort/Bluetooth к логической плате.

Подденьте плату AirPort/Bluetooth за её левый край и приподнимите, чтобы отсоединить от гнезда на логической плате.

Поднимайте плату AirPort/Bluetooth только за её левый край. Попытка поднять за правый край может оторвать разъем от логической платы.

Используйте плоский конец лопатки, чтобы поддеть оба антенных кабеля и отвести их от платы AirPort/Bluetooth.

Этот шаг можно пропустить. Просто положите плату набок.

Отсоедините разъем кабеля платы камеры от логической платы, потянув его прямо от гнезда.

Отсоедините разъем кабеля вентилятора оптического привода от логической платы, потянув его прямо от гнезда.

Выверните винт T10 длиной 7 мм, фиксирующий кронштейн крепления гибкого кабеля оптического привода к логической плате.

Снимите кронштейн крепления гибкого кабеля.

Отсоедините гибкий кабель оптического привода от логической платы, потянув его прямо вверх из гнезда.

Переложите кабель данных жесткого диска и уложите его под оптический привод, чтобы кабель не мешал при последующих шагах.

Отсоедините разъем вентилятора жесткого диска от логической платы, потянув его прямо от гнезда.

Подденьте кончики термодатчиков жесткого диска и оптического привода лопаткой для освобождения пространства.

Отсоедините разъем температурного датчика оптического привода от логической платы, потянув его прямо от гнезда.

Отсоедините разъем температурного датчика жесткого диска от логической платы, потянув его прямо от гнезда.

Выверните следующие винты, фиксирующие логическую плату к задней крышке корпуса:

Четыре мелкозернистых винта T10 длиной 7 мм.

Три крупнозернистых винта T10 длиной 7 мм.

Нажмите обе защёлки модулей оперативной памяти, выступающие из дверцы доступа, внутрь и уложите их на нижнюю кромку задней крышки, чтобы они не зацепились при снятии логической платы.

Возьмите логическую плату и потяните её к себе слегка, чтобы отсоединить гнезда от задней крышки корпуса.

Поверните верхнюю часть логической платы к себе слегка, чтобы получить доступ к разъему кабеля питания постоянного тока.

Не вынимайте полностью логическую плату, так как разъём кабеля питания постоянного тока всё ещё соединён с нижней стороной платы.

Держа логическую плату одной рукой, отсоедините разъём кабеля питания постоянного тока от логической платы, потянув его прямо от гнезда.

Полезно слегка покачивать разъём при вытягивании.

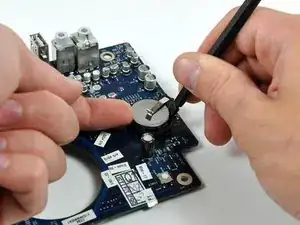

Приподнимите край батареи PRAM слегка кончиком пальца и используйте лопатку, чтобы сдвинуть батарею PRAM из‑под металлической защёлки её гнезда.

Не подгибайте металлическую защёлку вверх — она хрупкая и сломается.
