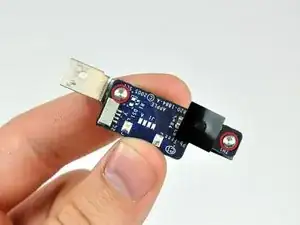

Замена платы ИК-приёма iMac G5 17" модель A1144
Особенности замены платы ИК-приёмника.
Шаг 1

Перед началом работы отключите компьютер от питания и нажмите кнопку питания в течение 20–30 секунд, чтобы разрядить накопленную энергию в блоке питания.
Ослабьте два винта с крестообразным шлицом, удерживающие дверцу доступа на вашем iMac.
Эти винты зафиксированы в дверце доступа.
Шаг 2

Снимите дверцу доступа с iMac.
Шаг 3

Снимите три винта Torx T8, фиксирующие переднюю рамку к задней панели.
Шаг 4

Разместите iMac лицевой стороной вверх, на задней панели.
Используйте большие пальцы, чтобы отжать оба рычага оперативной памяти назад за переднюю рамку, обеспечивая зазор для её подъёма со заднего корпуса.
Шаг 5

Удерживая рычаги оперативной памяти большими пальцами, приподнимите нижний край передней рамки настолько, чтобы он освободился от заднего корпуса.
Шаг 6


Поверните iMac в вертикальное положение, чтобы он стоял на подставке.
Вставьте пластиковую карту в угол вентиляционного отверстия в верхней части заднего корпуса.
Подвиньте карту к верхней части iMac, чтобы освободить защёлку передней рамки.
Отведите переднюю рамку от заднего корпуса.
Повторите эту процедуру для другой стороны передней рамки.
При необходимости можно наложить несколько слоёв клейкой ленты на верхнюю часть карты доступа, чтобы легче освободить защёлки.
Если рамка не поддаётся, попробуйте надавить нижним краем обратно на задний корпус и повторите процесс открытия.
Шаг 7

Положите iMac подставкой вниз на стол.
Поднимите переднюю рамку с нижнего края и отведите её от остальной части iMac, следя за рычагами оперативной памяти, которые могут зацепиться.
Положите переднюю рамку над остальной частью iMac.
Шаг 8

При необходимости снимите кусок каптоновой ленты, обмотанной вокруг кабелей микрофона и камеры.
Шаг 9

Отключите как кабели камеры, так и кабели микрофона.
Шаг 10

Отогните алюминиевый экран ЭМИ от трёх нижних кромок заднего корпуса.
Не обязательно отрывать экран ЭМИ от дисплея.
Мы рекомендуем прикрепить экран ЭМИ к дисплею с помощью ленты, чтобы он не мешал.
Шаг 11

Удалите единственный винт Torx T6, который фиксирует кронштейн платы ИК-приёмника на плате логики.
Плата ИК-приёмника и контактный разъём кабеля теперь свободны от платы логики и могут упасть.
Шаг 12

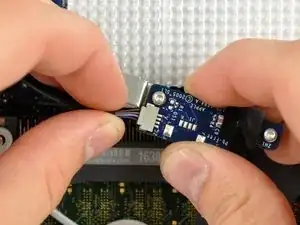

Оттяните разъём кабеля платы ИК-приёмника прямо от его гнезда на плате ИК-приёмника.
Шаг 13

Перенесите два винта Torx T6 и кронштейн ИК-приёмника на новую плату ИК-приёмника.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
