Замена динамиков iMac G5 17" модель A1144

Перед работой с компьютером отключите питание и нажмите кнопку питания в течение 20–30 секунд, чтобы разрядить накопленную энергию в блоке питания.

Ослабьте два винта с крестообразным шлицем, удерживающие дверцу доступа к вашему iMac.

Эти винты закреплены в дверце доступа.

Снимите дверцу доступа с iMac.

Снимите три винта Torx T8, фиксирующие переднюю рамку к задней панели.

Разместите iMac лицевой стороной вверх, на задней панели.

Используйте большие пальцы, чтобы отжать обе защёлки оперативной памяти за переднюю рамку для получения достаточного зазора, чтобы снять её с заднего корпуса.

Держите защёлки оперативной памяти прижатыми большими пальцами и поднимите нижний край передней рамки так, чтобы он освободился от заднего корпуса.

Поставьте iMac в вертикальное положение на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия в верхней части заднего корпуса.

Подвиньте карту к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от заднего корпуса.

Повторите этот процесс для другой стороны передней рамки.

При необходимости можно наклеить несколько слоёв прочной ленты на верхнюю часть карты доступа, чтобы легче освободить защёлки.

Если рамка не поддаётся, попробуйте прижать её нижний край обратно к заднему корпусу и повторите процедуру открывания.

Положите iMac стойкой вниз на стол.

Поднимите переднюю рамку за её нижний край и отведите её от остальной части iMac, следя за защёлками оперативной памяти, которые могут застрять.

Разместите переднюю рамку над остальной частью iMac.

Если необходимо, снимите кусок каптоновой ленты, обёрнутый вокруг кабелей микрофона и камеры.

Отключите кабели камеры и микрофона.

Отогните алюминиевый экран электромагнитных помех (EMI) с трёх нижних кромок заднего корпуса.

Нет необходимости отрывать экран EMI от дисплея.

Удобно прикрепить экран EMI лентой к дисплею, чтобы он не мешал.

Снимите два винта Torx T6 длиной 5 мм, фиксирующие кабель данных дисплея на плате логики.

Потяните разъём кабеля данных дисплея вверх за прикреплённую чёрную язычок, чтобы отсоединить его от платы логики.

Потяните разъём кабеля инвертора вверх, чтобы отсоединить его от гнезда на плате логики.

Отогните алюминиевую EMI-ленту от двух вертикальных кромок дисплея.

При сборке удобно использовать несколько маленьких полосок ленты, чтобы удерживать экраны EMI вдоль левых и правых краёв области дисплея в стороне перед опусканием дисплея в задний корпус iMac.

Снимите четыре утопленных крупнозернистых винта Torx T10 длиной 7,5 мм, фиксирующие дисплей к заднему корпусу.

Эти винты утоплены, поэтому для их удаления необходим тонкий отвёрток. Битовые держатели, как правило, слишком коротки для этой операции.

Поднимите дисплей за его нижний край и потяните его на себя, чтобы оторвать от прикреплённого к верхней кромке экрана EMI.

Следите за кабелями, которые могут зацепиться при снятии.

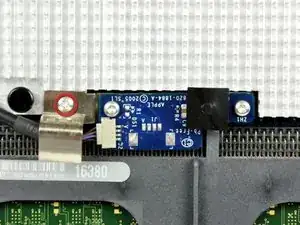

Снимите один винт Torx T6 длиной 5 мм, фиксирующий кронштейн платы ИК-приёмника к плате логики.

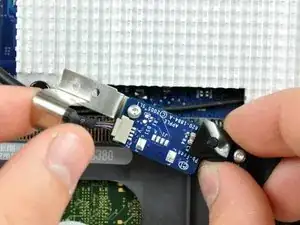

Плата ИК-приёмника и её контактный элемент теперь свободны от платы логики и могут упасть.

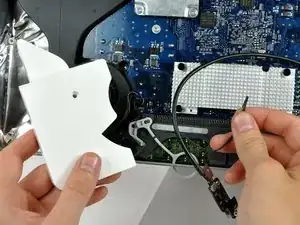

Снимите контактный элемент ИК-кабеля и отведите плату ИК-приёмника с прикреплённым кабелем в сторону.

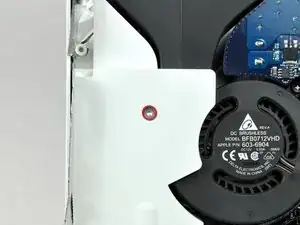

Снимите один винт Torx T10 длиной 30 мм, фиксирующий левый динамик к заднему корпусу.

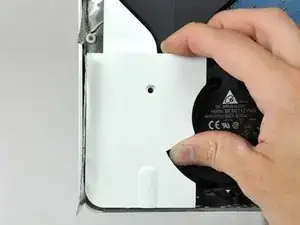

Выньте левый динамик из заднего корпуса.

Проложите кабель левого динамика по его пути через плату логики.

Снимите один винт Torx T10 длиной 17 мм, фиксирующий правый динамик к плате логики.

Поднимите правый динамик и отложите его в сторону.

Оба динамика всё ещё подключены к плате логики.

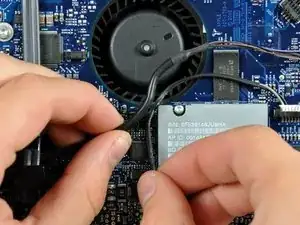

При необходимости поднимите кабель ИК‑платы, чтобы освободить кабель левого динамика, зажатый под ним.

Потяните разъём динамика в направлении верхнего края iMac, чтобы отсоединить его от логической платы.
