Замена вентилятора жесткого диска iMac Intel 20" EMC 2105 и 2118

Ослабьте два винта с крестообразным шлицем, крепящие гермошлюз доступа к iMac.

Оба винта остаются закрепленными в дверце доступа.

Снимите дверцу доступа.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx, 6 мм

Один винт T8 Torx, 8 мм (правый отсека оперативной памяти на модели 2105)

Переориентируйте iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол вентиляционного зазора рядом с верхней частью задней крышки.

Подвигайте карту в сторону верхней части iMac, чтобы освободить защелку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите процедуру для другой стороны передней рамки.

Для облегчения освобождения защелок может понадобиться наклеить несколько слоев клейкой ленты на верхнюю часть карты доступа или использовать две карты для увеличения толщины.

Если рамка не поддаётся, попробуйте слегка приподнять её нижний край от задней крышки (подробно в следующих шагах) и повторите процесс освобождения защелок.

Положите iMac на ровную поверхность лицевой стороной вниз на подставке.

Чтобы приподнять переднюю рамку, одновременно выполните следующие действия:

Нажмите большими пальцами на втулки модулей памяти и удерживайте iMac вниз.

Указательными пальцами потяните маленький мостик материала на передней рамке к себе.

Поднимите переднюю рамку указательными пальцами.

Когда маленький мостик материала освободится от втулок модулей памяти, приподнимите переднюю рамку за её нижний край настолько, чтобы она вышла за нижний край задней крышки.

Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, следя за кабелями камеры и микрофона, по-прежнему присоединёнными к её верхнему краю.

При необходимости удалите полоску клейкой ленты, прикрывающую разъём кабеля микрофона.

Разъём микрофона находится вблизи внутренней стороны верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём и гнездо кабеля камеры хрупки и легко гнутся. Снимайте с осторожностью.

Отклейте нижний экран электромагнитного экранирования (EMI) от задней крышки.

Необходимо отклеить экран только с трёх сторон. Оставьте его прикреплённым к дисплею.

Если вы порвали экран EMI, используйте кусок фольгированной ленты, чтобы закрыть разрыв.

Приклейте экран EMI на лицевую часть дисплея, чтобы он не мешал.

Удалите два винта T6 Torx, 5 мм, крепящие разъём кабеля данных дисплея к логической плате.

Поднимите разъём кабеля данных дисплея с логической платы за его чёрную тяговую бирку.

Отклейте EMI-ленту с двух вертикальных краёв дисплея.

При сборке полезно подготовить несколько небольших полосок ленты, чтобы зафиксировать экранирование EMI вдоль левого и правого краёв площади дисплея, прежде чем опускать дисплей в заднюю крышку iMac.

Позвольте нижнему экрану EMI свисать с дисплея.

Удалите четыре винта T10 Torx, 7.5 мм, фиксирующие дисплей к задней крышке.

Винты утоплены, поэтому удобнее использовать тонкую магнитную отвертку. Большинство держателей бит слишком коротки, чтобы дотянуться до этих винтов.

Поднимите нижний край дисплея и поверните его к верхнему краю iMac.

Не поднимайте слишком высоко — кабели инвертора всё ещё подключены.

Отключите оба кабеля инвертора от платы инвертора.

Эти разъёмы установлены очень плотно в своих гнёздах. Полезно использовать ногти или наконечник лопатки, чтобы нажать уши по обеим сторонам разъёмов и высвободить их из гнёзд. Маленькие гемостаты значительно помогают.

Отключите два кабеля инвертора у верхнего края инвертора способом, описанным в предыдущем шаге.

Поверните дисплей почти перпендикулярно задней крышке и приподнимите его, чтобы отлепить от него экран EMI, приклеенный к его верхнему краю.

Удалите один винт Torx T10, фиксирующий левый динамик к задней панели корпуса.

Вытяните левый динамик из задней панели корпуса.

Винт для левого динамика длиннее винта для правого динамика.

Используйте плоский конец лопатки, чтобы отжать вверх оба разъёма антенн от платы AirPort Extreme.

В некоторых моделях может быть только один провод антенны AirPort.

Используйте металлическую лопатку, чтобы отсоединить кабель данных SATA от платы логики.

Разъём SATA в большинстве iMac имеет тенденцию заедать в своём гнезде на плате логики. Если вам трудно отсоединить кабель SATA, вставьте металлическую лопатку или другой тонкий инструмент в зазор между разъёмом SATA и его гнездом и поверните вал лопатки, чтобы безопасно разъединить эти две части.

Оттяните разъём кабеля IR платы от его гнезда на IR плате.

Тяните разъём параллельно плоскости платы логики.

Выведите кабели динамиков из-под сборки IR платы и радиатора.

Удалите один винт Torx T10, фиксирующий правый динамик к плате логики.

Поднимите правый динамик из задней панели корпуса и отведите в сторону.

Оба динамика всё ещё подключены к плате логики кабелем динамиков.

Отключите разъём кабеля динамиков, поднимая его прямо вверх из гнезда на плате логики.

Тяните разъём параллельно плоскости платы логики.

Отключите вентилятора HDD и кнопку питания от платы логики, подтянув их разъёмы прямо вверх из гнезд на плате логики.

При необходимости удалите кусочки ленты, удерживающие кабель данных SATA на плате логики.

Отведите кабель данных SATA от плоскости платы логики.

Отключите кабель питания DC-In, одновременно нажав обе фиксирующие защёлки и потянув его разъём от гнезда на плате логики в направлении к верхней части iMac.

После того как обе защёлки пройдут фиксирующие выступы, полезно подвинуть защёлки к верхнему краю iMac, одновременно покачивая разъём.

Поднимите разъём кабеля датчика окружающего освещения с платы логики.

Используйте плоский конец лопатки, чтобы отжать вверх разъём кабеля Bluetooth-антенны с платы Bluetooth.

Осторожно выведите кабель IR платы из-под IR платы и отведите его в сторону от платы логики.

Отключите следующие разъёмы от платы логики:

Кабель камеры/IR платы.

Вентилятор оптического привода.

При снятии разъёма вентилятора оптического привода полезно использовать лопатку или ногти, чтобы сдвинуть ушки по обеим сторонам разъёма к верхнему краю iMac.

Чтобы облегчить снятие разъёма камеры/IR платы, держите кабели прижатыми к лопатке одной рукой и тяните вверх к верхнему краю iMac, одновременно осторожно тянув кабели вверх другой рукой.

Отключите кабель термодатчика оптического привода от платы логики, потянув его разъём от гнезда на плате логики.

Тяните разъём параллельно плоскости платы логики.

Удалите два винта Torx T6, фиксирующие разъём ленточного кабеля оптического привода к плате логики.

Используйте плоский конец лопатки, чтобы отжать вверх разъём ленточного кабеля оптического привода от платы логики.

Разъём легче всего снять, отгибая его сверху или снизу разъёма.

Отогните ленточный кабель оптического привода назад от платы логики.

Будьте очень осторожны при перемещении ленточного кабеля оптического привода — он хрупкий и легко рвётся.

Отключите следующие разъёмы от платы логики:

Кабель термодатчика жёсткого диска.

Кабель вентилятора процессора.

При снятии этих разъёмов полезно сдвинуть ушки по обеим сторонам разъёма ногтями или кончиком лопатки к верхнему краю iMac.

Удалите два винта Torx T6, фиксирующие верхнюю часть корпуса радиаторного каркаса к шасси.

Удалите следующие семь винтов, фиксирующих плату логики к задней панели корпуса:

Три винта Torx T10 с крупной резьбой.

Три винта Torx T10 с мелкой резьбой.

Один длинный винт Torx T10 с крупной резьбой.

Осторожно поверните верхний край платы логики наружу от задней части корпуса и поднимите плату из iMac, следя за держателями оперативной памяти и любыми кабелями, которые могут зацепиться.

Особенно осторожно обращайтесь с кабелем термодатчика жёсткого диска, который проложен под рамой радиатора.

Держите плату логики только за её кромки.

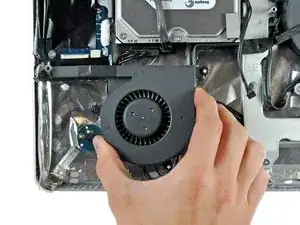

Снимите вентилятор жёсткого диска со пластиковых стоек, выступающих из задней части корпуса, и извлеките его из iMac, следя за кабелями, которые могут зацепиться.
