Замена платы ИК-приемника iMac Intel 20" EMC 2105 и 2118

Ослабьте два винта Phillips, фиксирующие крышку доступа на вашем iMac.

Оба винта остаются зафиксированными в крышке доступа.

Снимите крышку доступа.

Перед началом ремонта отключите компьютер от сети и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Снимите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx 6 мм

Один винт T8 Torx 8 мм (справа от разъема оперативной памяти на модели 2105)

Переориентируйте iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол вентиляционного зазора рядом с верхней частью задней крышки.

Подвиньте карту к верхней части iMac, чтобы освободить защелку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите процедуру с другой стороны передней рамки.

Может потребоваться несколько слоев армированного скотча на верхней части карты доступа для помощи в освобождении защелок. Либо используйте две карты для увеличения толщины.

Если рамка не хочет отлипать, попробуйте слегка приподнять нижний край передней рамки от задней крышки (подробно описано в следующих шагах) и повторите процедуру освобождения защелок.

Положите iMac лицевой частью вниз на плоскую поверхность, опираясь на подставку.

Чтобы приподнять переднюю рамку с iMac, одновременно:

Надавите большим пальцем на рычаги оперативной памяти и удерживайте iMac прижатым вниз.

С помощью указательных пальцев потяните небольшой мостик материала на передней рамке к себе.

Поднимите переднюю рамку указательными пальцами вверх.

Как только небольшой мостик материала пройдет над рычагами оперативной памяти, поднимите переднюю рамку за нижний край настолько, чтобы освободить нижний край задней крышки.

Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, следя за кабелями камеры и микрофона, все ещё подключенными к её верхнему краю.

При необходимости снимите полоску ленты, закрывающую разъем кабеля микрофона.

Разъем микрофона расположен у внутренней части верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъем от гнезда на плате камеры.

Разъем кабеля камеры и его гнездо деликатны и легко гнутся. Снимайте осторожно.

Отогните нижний экранирующий экран EMI от задней крышки.

Необходимо отогнуть экран только с трех сторон. Оставьте его прикрепленным к дисплею.

Если вы случайно порвёте экранирующий экран, используйте кусок алюминиевой ленты, чтобы закрыть разрыв.

Прикрепите экран EMI к лицевой стороне дисплея лентой, чтобы он не мешал.

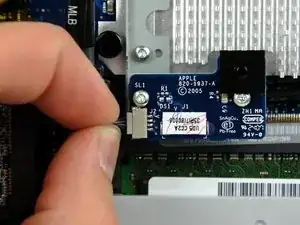

Оттяните разъем кабеля платы ИК-приемника от его гнезда на плате ИК-приемника.

Тяните разъем параллельно плоскости логической платы.

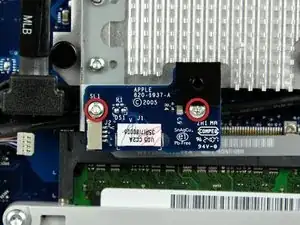

Снимите два винта T6 Torx, фиксирующие плату ИК-приемника на её кронштейне на логической плате.

После снятия этих винтов плата ИК-приемника полностью освобождается от логической платы и может упасть.

Удалите плату ИК-приемника из iMac.
