iMac Intel 20" EMC 2105 и 2118 — замена микрофона

Ослабьте два винта Phillips, фиксирующие сервисную крышку iMac.

Оба винта остаются зафиксированными в сервисной крышке.

Снимите сервисную крышку.

Перед началом ремонта отключите компьютер и нажмите и удерживайте клавишу питания в течение 20–30 секунд для разрядки внутренних конденсаторов.

Снимите следующие винты вдоль нижнего края iMac:

Три 6 мм винта T8 Torx

Один 8 мм винт T8 Torx (справа от разъёма ОЗУ на модели 2105)

Поверните iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карточку в угол вентиляционного отверстия поблизости от верхней части задней крышки.

Толкните карточку в направлении верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите этот процесс с другой стороны передней рамки.

Возможно, потребуется наложить несколько слоёв клейкой ленты на верхнюю часть карточки или использовать две карты для увеличения толщины, чтобы легче освободить защёлки.

Если рамка не поддаётся, попробуйте слегка приподнять нижний край передней рамки от задней крышки (подробно в следующих шагах) и повторить процедуру освобождения защёлок.

Положите iMac экраном вниз на ровную поверхность.

Чтобы приподнять переднюю рамку, одновременно выполните следующие действия:

Надавите большими пальцами на защёлки ОЗУ и прижмите iMac к поверхности.

Указательными пальцами потяните маленький мостик материала на передней рамке к себе.

Поднимите переднюю рамку указательными пальцами.

Как только маленький мостик материала пройдёт через защёлки ОЗУ, приподнимите нижний край передней рамки настолько, чтобы он освободил нижнюю кромку задней крышки.

Снимите переднюю рамку с задней крышки и поверните её от нижнего края iMac, следя за кабелями камеры и микрофона, всё ещё подключёнными к её верхнему краю.

При необходимости удалите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона находится рядом с внутренней частью верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупки и легко гнутся. Действуйте осторожно при снятии.

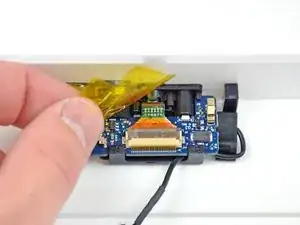

При необходимости удалите полоски ленты, закрывающие плату камеры.

Не забудьте заново закрепить ленту на лицевой стороне платы камеры, чтобы избежать короткого замыкания.

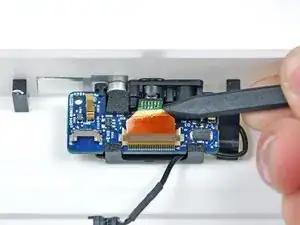

Используйте наконечник лопатки, чтобы поднять фиксирующую защёлку шлейфа камеры.

Отогните язычок от лицевой поверхности передней рамки.

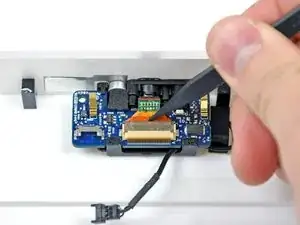

Используйте наконечник лопатки, чтобы вытащить шлейф камеры из его гнезда на плате камеры.

Плата камеры удерживается не винтами, а чёрным пластиковым кронштейном, прикреплённым к передней рамке.

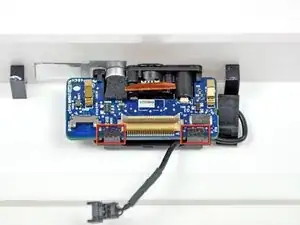

На следующем шаге вы повернёте два чёрных фиксирующих зажима (показаны красным) от платы камеры, чтобы освободить её от передней рамки.

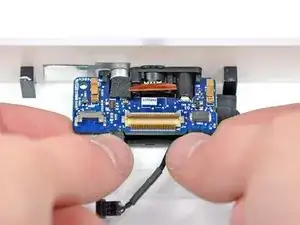

Одновременно поверните оба фиксирующих язычка большими пальцами от платы камеры, при этом подталкивая плату вверх по обеим сторонам указательными пальцами.

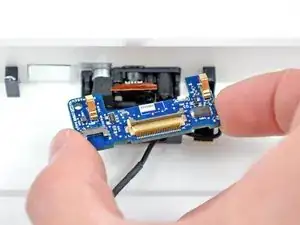

Снимите плату камеры с передней рамки.

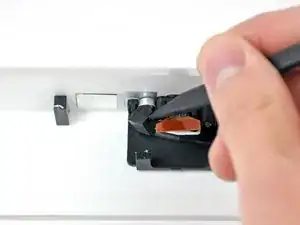

Используйте наконечник лопатки, чтобы снять поролоновую прокладку, закрывающую микрофон.

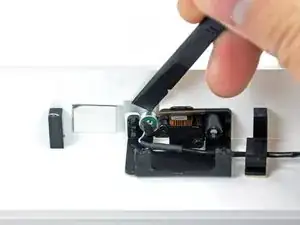

Используйте плоский конец лопатки, чтобы отлепить микрофон от клея, удерживающего его на передней рамке.
