iMac Intel 20" EMC 2105 и 2118 — замена инвертора

Ослабьте два винта с крестообразным шлицем, крепящие крышку доступа к iMac.

Оба винта остаются захваченными в крышке доступа.

Снимите крышку доступа.

Перед началом ремонта отключите компьютер от питания и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx длиной 6 мм

Один винт T8 Torx длиной 8 мм (справа от разъёма оперативной памяти на модели 2105)

Поставьте iMac в вертикальное положение на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия, находящегося в верхней части задней крышки.

Толкните карту к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите этот процесс для другой стороны передней рамки.

Для облегчения освобождения защёлок можно обклеить верхнюю часть карты несколькими слоями клейкой ленты или использовать две карты для увеличения толщины.

Если рамка не поддаётся, попробуйте слегка приподнять её нижний край от задней крышки (подробно описано в следующих шагах) и повторите процесс снятия защёлок.

Положите iMac тыльной стороной на плоскую поверхность так, чтобы подставка была внизу.

Чтобы приподнять переднюю рамку с iMac, выполняйте действия одновременно:

Нажмите большими пальцами на рычаги оперативной памяти и прижмите iMac вниз.

Указательными пальцами потяните небольшой мостик материала на передней рамке в свою сторону.

Поднимите переднюю рамку указательными пальцами.

Когда небольшой мостик материала освободится от рычагов оперативной памяти, приподнимите переднюю рамку за её нижний край настолько, чтобы она освободилась от нижнего края задней крышки.

Снимите переднюю рамку с задней крышки и поверните её от нижнего края iMac, учитывая подключенные кабели камеры и микрофона, идущие к её верхнему краю.

При необходимости удалите полоску клейкой ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен рядом с внутренней частью верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, оттянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупкие и легко деформируются. Удаляйте с осторожностью.

Отклейте нижний экранопоглощающий (EMI) щит от задней крышки.

Необходимо отклеить щит только с трех сторон. Оставьте его прикреплённым к дисплею.

Если вы случайно порвёте EMI-щит, заклейте разрыв фольгированной лентой.

Приклейте EMI-щит к лицевой стороне дисплея, чтобы не мешал работе.

Удалите два винта T6 Torx длиной 5 мм, фиксирующие разъём шлейфа дисплея на логической плате.

Поднимите разъём шлейфа дисплея с логической платы за его чёрную тяговую петлю.

Отклейте EMI-ленту от двух вертикальных краёв дисплея.

При сборке полезно использовать несколько небольших полосок ленты, чтобы удерживать экранирующую ленту вдоль левого и правого краёв дисплея в стороне перед опусканием дисплея в заднюю крышку iMac.

Дайте нижнему EMI-щитку свободно свисать от дисплея.

Удалите четыре винта T10 Torx длиной 7,5 мм, фиксирующие дисплей к задней крышке.

Винты утоплены, поэтому для удобства съёма поможет тонкая магнитная отвёртка. Большинство держателей бит слишком коротки, чтобы достать до этих винтов.

Поднимите нижний край дисплея и поверните его к верхнему краю iMac.

Не поднимайте слишком высоко — инверторные кабели всё ещё подключены.

Отключите оба инверторных кабеля от платы инвертора.

Эти разъёмы очень плотно сидят в гнёздах. Полезно использовать ногти или наконечник лопатки, чтобы нажать на фиксаторы по бокам разъёмов и высвободить их из гнёзд. Маленькие кровоостанавливающие зажимы сильно помогают.

Отключите два инверторных кабеля в верхней части инвертора, используя метод, описанный в предыдущем шаге.

Поверните дисплей до почти перпендикулярного положения относительно задней крышки и приподнимите его, чтобы отлепить от него EMI-щит, приклеенный к его верхнему краю.

Отключите термодатчик жёсткого диска от верхнего края логической платы.

Тяните разъём параллельно плоскости логической платы.

Удалите два винта T10 Torx длиной 9,2 мм, крепящие кронштейн жёсткого диска к задней крышке.

Поднимите жёсткий диск с его левого края настолько, чтобы он освободил инвертор, и потяните его в направлении левого края iMac, чтобы извлечь монтажные штифты из корпуса.

При установке не проталкивайте резиновые втулки через корпус монтажными штифтами жёсткого диска — их извлечение потребует снятия логической платы.

Оторвите оба разъёма кабелей SATA питания и данных от жёсткого диска.

Будьте осторожны при выводе кабеля термодатчика жёсткого диска из-под рамки радиатора.

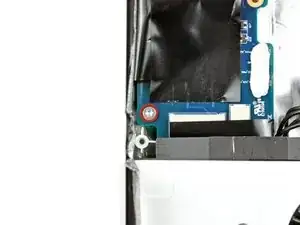

Удалите один винт T10 Torx, крепящий плату инвертора к задней крышке.

Поднимите инвертор из задней крышки.

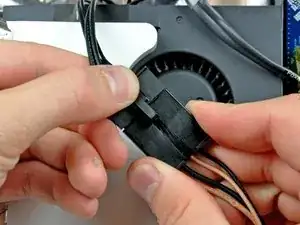

Отключите кабель инвертора, одновременно сжимая фиксаторы и вынимая разъём из гнезда.

Отсутствует множество шагов — кабель проложен под материнской платой. Вам потребуется снять динамики, отодвинуть вентилятор жёсткого диска и поднять материнскую плату, чтобы извлечь длинный кабель. Это руководство неполное!
