Замена вентилятора оптического привода iMac Intel 17"

Ослабьте два невынимаемых винта с крестовой головкой, фиксирующих дверцу доступа на iMac.

Снимите дверцу доступа с iMac.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Удалите следующие четыре винта:

Три T8 Torx длиной 6 мм.

Один T8 Torx длиной 8 мм.

Переверните iMac и положите его стойкой вниз на ровную поверхность.

Чтобы приподнять переднюю рамку с iMac, одновременно:

Нажмите большим пальцем на кожухы оперативной памяти и прижмите iMac к поверхности.

С помощью указательных пальцев потяните небольшой перемычечный участок на передней рамке в вашу сторону.

Поднимите переднюю рамку указательными пальцами.

Когда перемычка очистит кожухи оперативной памяти, приподнимите переднюю рамку за нижний край лишь настолько, чтобы она освободила нижний край задней крышки.

Поставьте iMac в рабочее положение на стойке.

Вставьте пластиковую карту в угол вентиляционного отверстия в верхней части задней крышки.

Подвиньте карту к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите этот процесс для другой стороны передней рамки.

Возможно, потребуется несколько слоёв армированного скотча на верхней части карты доступа, чтобы помочь освободить защёлки.

Если рамка не поддаётся, попробуйте прижать её нижний край обратно к задней крышке и повторить процедуру открывания.

Положите iMac стойкой вниз на стол.

Поднимите переднюю рамку за нижний край и отведите её от остальной части iMac, следя за кожухами оперативной памяти, которые могут застрять.

Положите переднюю рамку над остальной частью iMac.

При необходимости снимите кусок каптоновой ленты (можно выбросить), обёрнутой вокруг кабелей микрофона и камеры.

Отключите оба кабеля — камеры и микрофона.

Отделите нижний экраноподавляющий экран (EMI) от задней крышки.

Необходимо приподнять экран только с трёх сторон. Оставьте его прикреплённым к дисплею.

Мы предпочитаем прикреплять экраноподавляющий экран к дисплею скотчем, чтобы он не мешал.

Удалите два винта T6 Torx длиной 4,8 мм, фиксирующих кабель данных дисплея на плате.

Возьмите разъём кабеля данных дисплея за чёрную лапку и потяните его прямо вверх, оторвав от платы.

Кабель инвертора на 24‑дюймовом iMac отщёлкивается влево.

Потяните разъём кабеля инвертора прямо вверх, освобождая его из разъёма на плате.

Отойдите алюминиевую EMI‑ленту от двух вертикальных краёв дисплея.

При сборке удобно использовать несколько маленьких полосок скотча, чтобы зафиксировать экранирующие элементы EMI вдоль левого и правого краёв площади дисплея, прежде чем опускать дисплей в заднюю крышку iMac.

Дайте экраноподавляющему экрану свободно свиснуть с дисплея.

Удалите четыре винта T10 Torx длиной 8 мм с головкой толщиной 2 мм с крупной резьбой, фиксирующих дисплей к задней крышке.

Эти винты утоплены, поэтому для их удаления необходим тонкий отвёртка. Насадки для бит обычно слишком коротки для этой задачи.

Настоятельно рекомендуется использовать намагниченную отвёртку, чтобы винты не упали внутрь iMac.

Поднимите дисплей за нижний край и потяните его на себя, чтобы снять прикреплённый к его верхнему краю EMI‑экран.

Следите за кабелями, которые могут зацепиться при снятии.

Удалите винт T10 Torx длиной 30 мм, фиксирующий левый динамик к задней крышке.

Удалите винт T10 Torx длиной 17 мм с правого динамика.

Отсоедините разъём кабеля данных SATA от его гнезда на плате.

Разъём SATA на большинстве iMac плотно сидит в гнезде на плате. Если возникают трудности с отключением кабеля SATA, вставьте металлическую лопатку или любой другой тонкий инструмент в зазор между разъёмом SATA и его гнездом и поверните вал лопатки, чтобы аккуратно разделить две части.

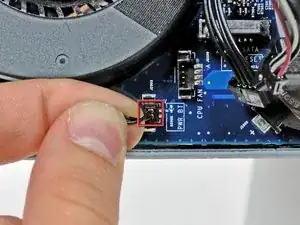

Отключите вентилятор процессора, потянув его разъём вверх и сняв с платы.

Отключите кабель питания жёсткого диска, потянув его разъём вверх и сняв с платы.

Используйте плоский конец лопатки, чтобы отжать антенный разъем AirPort Extreme от платы AirPort Extreme.

При необходимости удалите любую ленту, покрывающую кабель левого динамика.

Поднимите левый и правый динамики из задней крышки.

Кабели динамиков всё ещё подключены к логической плате.

Кабель правого динамика может быть пропущен под кабелем кнопки питания или под кабелем вентилятора процессора (или под обоими). В этом случае отключите оба кабеля, потянув их разъемы от плоскости логической платы.

Отключите разъем кабеля динамика, потянув его разъем от гнезда на логической плате.

Тяните разъем параллельно плоскости логической платы.

Поднимите разъем кабеля кнопки питания с его гнезда на логической плате.

Отключите датчик окружающего освещения, поддев его разъем и сняв с гнезда на логической плате.

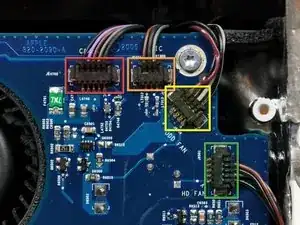

Отключите следующие четыре разъема, потянув их прямо от гнезд:

Кабель камеры.

Кабель микрофона.

Кабель вентилятора оптического привода.

Кабель вентилятора жесткого диска.

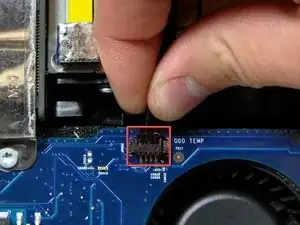

Отключите кабель термодатчика оптического привода от его гнезда на логической плате.

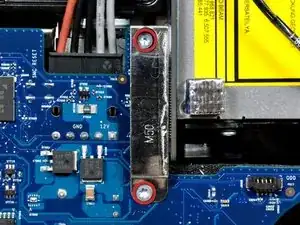

Удалите два винта T10 с мелкой резьбой 7 мм, фиксирующие скобу оптического привода к логической плате.

Снимите скобу оптического привода.

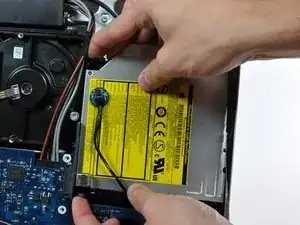

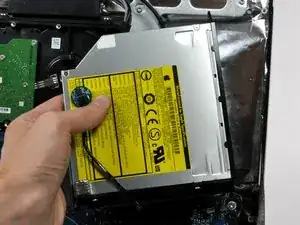

Сожмите два ушка крепления оптического привода вместе и потяните привод вверх к себе.

При вытягивании привода может быть полезно прижать логическую плату вблизи разъема оптического привода, чтобы избежать одновременного подъёма обоих компонентов.

Оттяните оптический привод от стороны задней крышки и извлеките его из iMac.

Если оптический привод особенно трудно извлекается, попробуйте метод, описанный в руководстве по оптическому приводу для iMac A1144 G5.

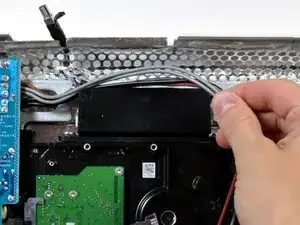

Выведите пучок кабелей питания из-за кронштейна жесткого диска.

Некоторые логические платы можно снять, не вынимая жесткий диск.

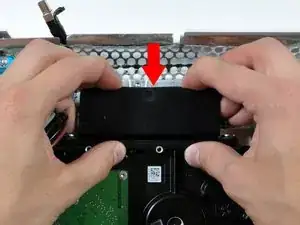

Нажмите на кронштейн жесткого диска вниз, чтобы освободить его от задней крышки, затем поверните верхнюю часть диска к себе.

Для нажатия верхней части кронштейна жесткого диска, чтобы освободить его от задней крышки, требуется значительная сила, поэтому рекомендуется положить iMac лицевой стороной вниз на стол, чтобы не опрокинуть его.

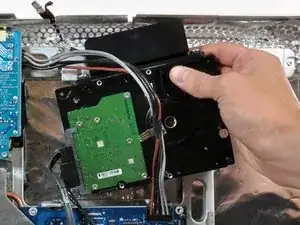

Поднимите жесткий диск (с подключенными кабелями) прямо вверх с его нижних штырей и извлеките его из задней крышки.

Следите за кабелями жесткого диска — они могут зацепиться за логическую плату при извлечении.

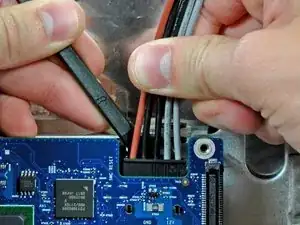

Отключите пучок кабелей блока питания от логической платы, одновременно нажав фиксатор (в сторону от себя) лопаткой и потянув разъем от его гнезда.

Фиксатор обращён к задней крышке.

Удалите следующие шесть винтов, крепящих логическую плату к задней крышке:

Три T10 Torx 7 мм с мелкой резьбой.

Три T10 Torx 7 мм с крупной резьбой.

Обязательно прикоснитесь к шасси перед продолжением, чтобы разрядить статическое электричество.

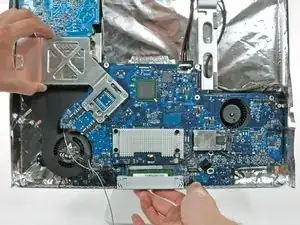

Возьмите логическую плату за её левый край и выверните её наружу из задней крышки, другой рукой нажав на защёлки памяти достаточно, чтобы они очистили пространство задней крышки.

Учтите порты, прикрепленные к задней части логической платы, так как они могут прилипнуть к задней крышке.

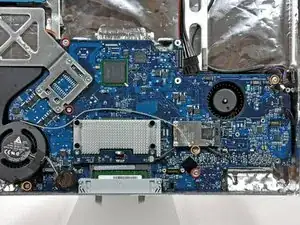

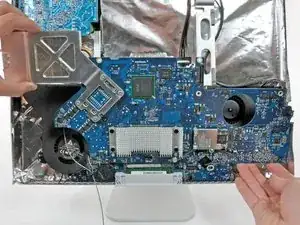

Вытяните логическую плату прямо из задней крышки, следя за тем, чтобы кабели не застряли.

При сборке логической платы обратите внимание на положение разъемов ввода-вывода. Когда плата будет обратно в корпусе, вставьте USB- или Thunderbolt-кабель в один из разъемов, чтобы идеально выровнять его.

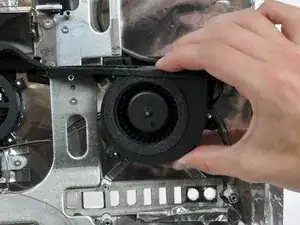

Снимите вентилятор оптического привода со стоек, выступающих из задней крышки, и поднимите его из задней крышки, при необходимости выведя кабели.
