Замена клейких лент iMac Intel 27" 2012–2015

Перед началом убедитесь, что у вас правильные клейкие ленты:

Клейкие ленты для iMac 2012–2015 не имеют выреза под микрофон и пронумерованы 11, 12, 13, 14, 15 и 16.

Не устанавливайте эти ленты на iMac новее 2015 года. Без доработок клей перекроет отверстие микрофона.

Если ваши ленты пронумерованы 16, 21, 22, 23, 25 и 26, воспользуйтесь руководством по клейким лентам iMac 2012–2019.

При освобожденном шарнире iMac будет неуравновешен и с ним будет неудобно работать. Ремонты можно выполнить в показанном положении, но быстрее и проще использовать картонную подкладку iFixit.

Соберите подкладку согласно инструкциям по сборке.

Если вы не используете сервисную подкладку для iMac, будьте крайне осторожны при установке и работе за дисплеем — он легко выпадет и разобьется, если iMac внезапно сдвинется.

Перед установкой новых клейких лент удалите весь старый клей с периметра задней крышки.

Если вы повторно используете существующий дисплей, также удалите старый клей с задней стороны дисплея.

Снимайте клейкие ленты пинцетом или пальцами. Начинайте снизу и отрывайте вверх в сторону верхней части устройства.

После удаления всего старого клея аккуратно очистите поверхность 90% (или более) изопропиловым спиртом и безворсовой тканью. Протирайте в одном направлении, не взад-вперед.

Не пропускайте этот шаг, иначе новые клейкие ленты могут не приклеиться должным образом, и дисплей может выпасть из iMac.

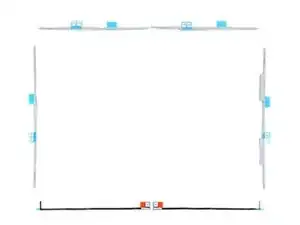

Разложите клейкие ленты заранее, чтобы случайно не установить ленту в неправильное место:

Лента 11 — сверху слева

Лента 12 — сверху справа

Лента 13 — на правой вертикали

Лента 14 — снизу справа, темной стороной вверх

Лента 15 — снизу слева, темной стороной вверх

Лента 16 — на левой вертикали

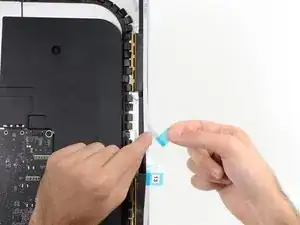

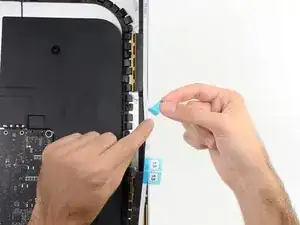

Начните с ленты 13, которая устанавливается на правой вертикальной стороне задней крышки.

Перед тем как снимать какую-либо защитную пленку, примерьте ленту вдоль рамки iMac, чтобы понять, где она должна располагаться.

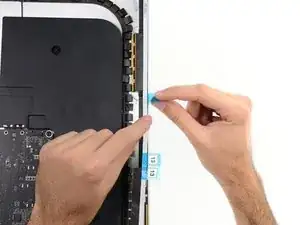

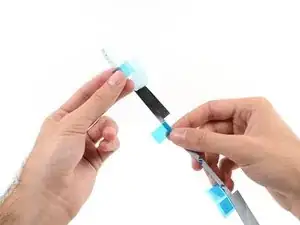

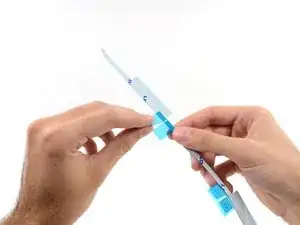

Снимите короткую часть защитной пленки с задней стороны ленты.

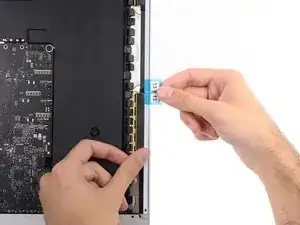

Вставьте кончик лопатки в отверстие в верхней части ленты со стороны, где ещё есть защитная пленка.

Држа лопатку, продетую через отверстие в клейкой ленте, вставьте её кончик в соответствующее отверстие в рамке iMac.

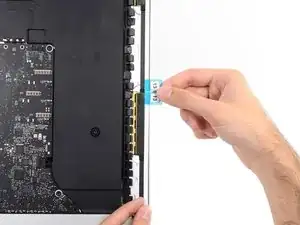

Используя отверстие и лопатку в качестве якоря для позиционирования ленты, совместите ленту с правым краем, аккуратно потяните вниз против лопатки, чтобы лента была натянута, и приклейте её к рамке.

Когда верхняя половина клейкой ленты аккуратно выровнена, снимите длинную часть защитной пленки из-под ленты.

Если верхняя половина выровнена неверно, вы можете аккуратно оторвать её и приклеить заново до снятия нижней защитной пленки. Обязательно используйте кончик лопатки в качестве якоря сверху.

Совместите нижнюю часть ленты с правым краем рамки и приклейте её.

Используйте палец, чтобы разгладить ленту. Убедитесь, что она ровно выровнена по правой стороне рамки и лежит плоско.

Не снимайте переднюю защитную пленку пока.

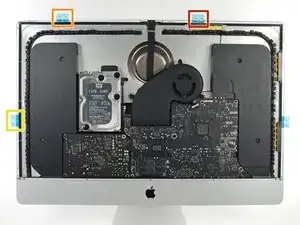

Двигайтесь против часовой стрелки по периметру iMac, добавляя ещё три клейкие ленты аналогичным образом:

Лента 12 — сверху справа

Лента 11 — сверху слева

Лента 16 — на левой вертикали

У этих трёх лент есть отверстие на каждом конце — всегда используйте меньшее отверстие для выравнивания для более точного расположения.

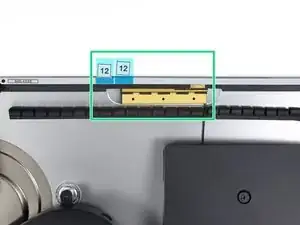

В iMac Intel 27" с Retina 5K дисплеем синие язычки верхней правой ленты не будут совпадать с верхней антенной так же, как у не-5K модели. Это нормально и не повлияет на работу лент или антенны.

Две оставшиеся полосы (14 и 15) не имеют направляющих отверстий и их труднее разместить. Перед приклеиванием рекомендуем сначала установить их на соответствующие места на iMac, чтобы привыкнуть к расположению.

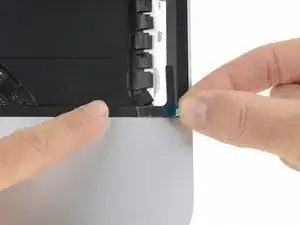

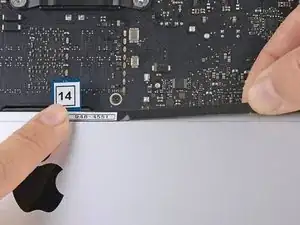

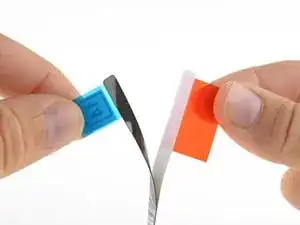

Схватите красную отрывную язычок на полосе 14 и потяните, чтобы снять подложку с полосы.

Выравните полосу по нижнему краю задней крышки, непосредственно справа от среднего винта на этом краю.

Полоса должна быть расположена так, чтобы L-изгиб находился рядом с правым вертикальным клеевым слоем. L-изгиб не должен перекрывать правый вертикальный клеевой слой.

Проведите пальцем вдоль всей длины клеевой полосы, чтобы убедиться, что она прямая и без складок, прижимая по ходу, чтобы прикрепить полосу к iMac.

Повторите предыдущий шаг для полосы 15, разместив её вдоль нижнего левого края iMac.

Полоса должна быть расположена так, чтобы L-изгиб находился рядом с левым вертикальным клеевым слоем. L-изгиб не должен перекрывать левый вертикальный клеевой слой.

После нанесения всех клеевых полос iMac должен выглядеть как на второй фотографии.

Аккуратно установите дисплей на iMac и тщательно выровняйте его.

Используйте малярную или клейкую бумажную ленту, чтобы временно зафиксировать нижний край дисплея к корпусу iMac.

Лента сохраняет выравнивание дисплея и позволяет безопасно открыть верхний край дисплея для доступа к кабелям дисплея.

На этом этапе рекомендуется протестировать ремонт, чтобы убедиться, что iMac работает правильно до окончательной герметизации. Выполните следующие три шага, чтобы временно подключить кабели дисплея и запустить iMac перед снятием защитной плёнки с клеевых полос.

Если вы уже убедились, что iMac работает корректно и готовы его запечатать, перейдите к шагу 18.

Аккуратно вставьте разъём данных дисплея в его гнездо на логической плате. Убедитесь, что вы вставляете его прямо в гнездо и до конца.

Опустите защёлку разъёма данных дисплея на гнездо.

Вставьте разъём питания дисплея в его гнездо на логической плате.

Установите дисплей обратно на заднюю крышку iMac.

В этот момент подключите iMac к питанию, включите его и протестируйте ремонт перед закрытием корпуса. Обязательно проверьте полную работоспособность любого оборудования, которое вы снимали или отсоединяли.

Когда закончите, выключите iMac и отключите кабель питания перед продолжением.

Убедитесь, что iMac выключен и отключён от питания, прежде чем продолжить.

После подтверждения работоспособности iMac отключите кабели дисплея и аккуратно наклоните дисплей вперёд.

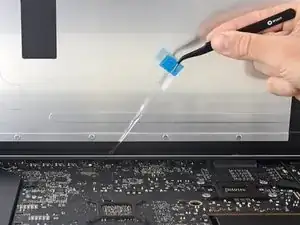

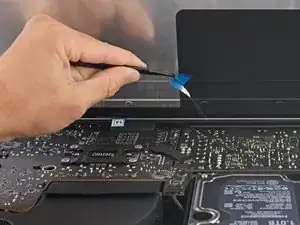

Снимите плёнку с двух нижних полос, дотянувшись сверху пинцетом и потянув синие язычки прямо вверх от нижнего края дисплея.

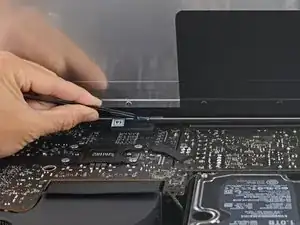

Подключите кабели питания и данных дисплея в последний раз.

Не забудьте закрепить металлическую удерживающую скобу на кабеле данных дисплея.

Проверьте стекло непосредственно перед веб‑камерой на наличие пыли и других загрязнений. При необходимости протрите его микрофиброй перед закрытием дисплея.

Удерживайте дисплей одной рукой, пока снимаете защитные подложки в следующих шагах, или слегка опирайте его о корпус iMac.

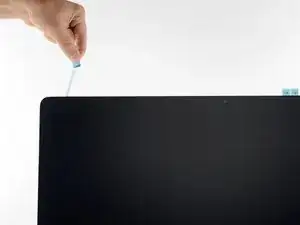

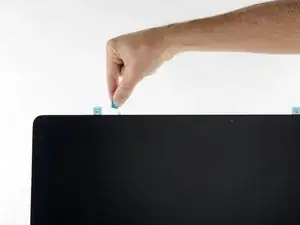

Снимите одну сторону защитной плёнки с полосы 11, потянув её язычок прямо вверх.

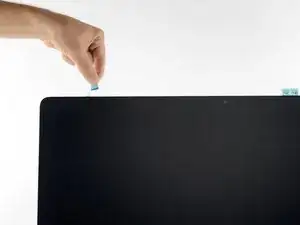

Снимите другую сторону защитной плёнки с полосы 11.

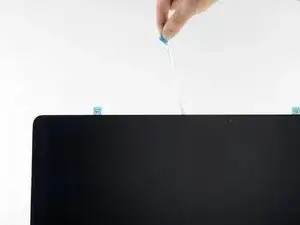

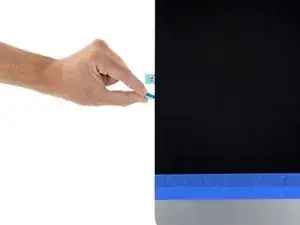

Повторите предыдущие шаги, чтобы снять защитные плёнки со всех остальных клеевых полос (обозначенных 11, 12 и 13).

Чтобы обеспечить прочное сцепление, осторожно опрокиньте iMac на спину (экран вверх) и аккуратно, но сильно прижмите по всему периметру дисплея.

Удалите ленту, фиксировавшую дисплей к задней крышке.

Проверьте дисплей через 24 часа, чтобы убедиться, что он не ослаб.
