Замена динамиков iMac Intel 17"

Ослабьте два невынимаемых винта с крестовой головкой, фиксирующие крышку доступа к iMac.

Снимите крышку доступа с iMac.

Перед началом ремонта отключите компьютер от сети и удерживайте кнопку питания 20–30 секунд, чтобы разрядить внутренние конденсаторы.

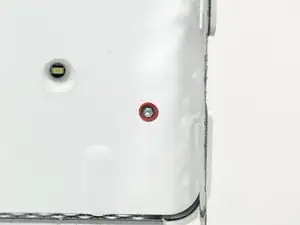

Удалите следующие четыре винта:

Три T8 Torx, длиной 6 мм.

Один T8 Torx, длиной 8 мм.

Переверните iMac и положите его подставкой вниз на ровную поверхность.

Чтобы приподнять переднюю рамку с iMac, одновременно:

Нажмите большим пальцем на рычаги оперативной памяти и прижмите iMac.

Используйте указательные пальцы, чтобы потянуть за маленький мостик материала на передней рамке к себе.

Поднимите переднюю рамку указательными пальцами.

Когда маленький мостик материала освободится от рычагов оперативной памяти, приподнимите переднюю рамку за её нижний край на столько, чтобы она прошла нижний край задней крышки.

Ориентируйте iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карточку в угол вентиляционного отверстия вблизи верхней части задней крышки.

Толкните карточку к верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите эту процедуру для другой стороны передней рамки.

Возможно, потребуется наложить несколько слоёв армированного скотча на верхнюю часть карточки доступа, чтобы помочь освободить защёлки.

Если рамка не поддаётся, попробуйте прижать её нижний край обратно к задней крышке и повторить процедуру открытия.

Положите iMac подставкой вниз на стол.

Поднимите переднюю рамку за её нижний край и отогните её от остальной части iMac, следя за рычагами оперативной памяти, которые могут зацепиться.

Положите переднюю рамку над остальной частью iMac.

При необходимости удалите кусок каптоновой ленты (можно выбросить), обмотанной вокруг кабелей микрофона и камеры.

Отключите кабели камеры и микрофона.

Отклейте нижний экран электромагнитного экрана (EMI) от задней крышки.

Необходимо отклеить экран только с трёх сторон. Оставьте его прикреплённым к дисплею.

Мы считаем полезным приклеить экран EMI к дисплею скотчем, чтобы он не мешал.

Удалите два винта T6 Torx длиной 4.8 мм, фиксирующие кабель данных дисплея на плате логики.

Возьмитесь за коннектор кабеля данных дисплея за чёрную язычок и потяните его строго вверх, чтобы снять с платы логики.

Кабель инвертора на 24‑дюймовом iMac отщёлкивается влево.

Потяните разъём кабеля инвертора строго вверх, чтобы снять его с гнезда на плате логики.

Отклейте алюминиевую EMI‑ленту от двух вертикальных кромок дисплея.

При сборке полезно использовать несколько небольших полосок ленты, чтобы приподнять экранирующие элементы EMI по левой и правой кромкам области дисплея и удерживать их в стороне перед опусканием дисплея в заднюю крышку iMac.

Позвольте экрану EMI свиснуть с дисплея.

Удалите четыре винта T10 Torx длиной 8 мм с головкой толщиной 2 мм с крупной резьбой, крепящие дисплей к задней крышке.

Эти винты утоплены, поэтому для их снятия необходим тонкий отвертка. Насадки бит обычно слишком коротки для этой цели.

Настоятельно рекомендуется использовать намагниченную отвёртку, чтобы винты не упали внутрь iMac.

Поднимите дисплей за его нижний край и потяните к себе, чтобы оторвать прикреплённый к его верхнему краю экран EMI.

Следите за кабелями, которые могут зацепиться при снятии.

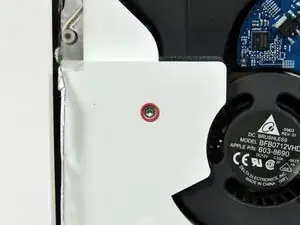

Удалите винт T10 Torx длиной 30 мм, фиксирующий левый динамик к задней крышке.

Удалите винт T10 Torx длиной 17 мм с правого динамика.

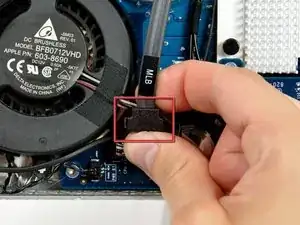

Отсоедините разъём кабеля SATA от его гнезда на плате логики.

Разъём SATA у большинства iMac склонен заедать в гнезде на плате логики. Если вам трудно отключить кабель SATA, вставьте металлическую лопатку или любой другой тонкий инструмент в зазор между разъёмом SATA и его гнездом и поверните вал лопатки, чтобы аккуратно разъединить два элемента.

Отключите вентилятор процессора, потянув его разъём вверх с платы логики.

Отключите питающий кабель жёсткого диска, потянув его разъём вверх с платы логики.

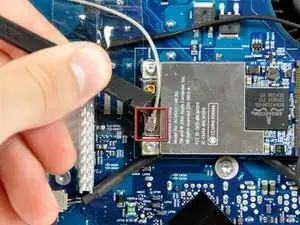

Используйте плоский конец лопатки, чтобы поддеть разъем антенны AirPort Extreme и приподнять его с платы AirPort Extreme.

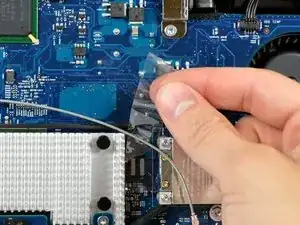

При необходимости удалите любую ленту, закрывающую кабель левого динамика.

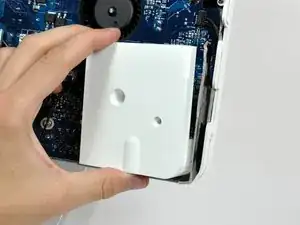

Поднимите левый и правый динамики из заднего корпуса.

Кабели динамиков по-прежнему подключены к плате логики.

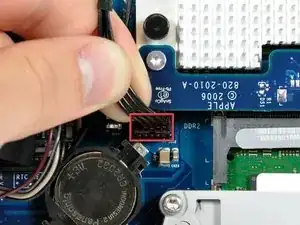

Кабель правого динамика может быть проложен под кабелем кнопки питания или под кабелем вентилятора процессора (или под тем и другим). В этом случае отключите оба кабеля, потянув их разъемы от лицевой стороны платы логики.

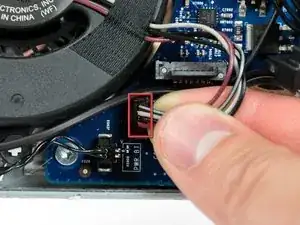

Отключите разъем кабеля динамика, потянув его разъем от гнезда на плате логики.

Тяните разъем параллельно лицевой поверхности платы логики.
