Преобразование iMac Intel 27" в монитор с USB-C и зарядкой 30 Вт
У меня iMac с неисправной видеокартой, и просто выбрасывать его кажется расточительным, поэтому я решил переделать его в монитор и по возможности восстановить работу всех аксессуаров. (iSight, SuperDrive, кардридер SD и динамики)
Это работа в процессе
Шаг 1

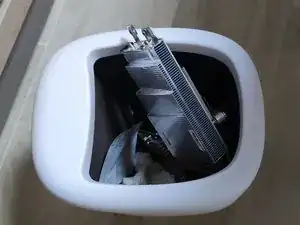

Следуйте руководству по разборке, чтобы снять системную плату, видеокарту, жёсткий диск
Шаг 2
Подключите плату управления (Driver Board) к дисплею
Я купил свою здесь. https://item.taobao.com/item.htm?id=5381...
Подключите кабель DisplayPort (male) — mini DisplayPort (female) к плате управления и приклейте горячим клеем женский разъём к задней панели iMac
Шаг 3

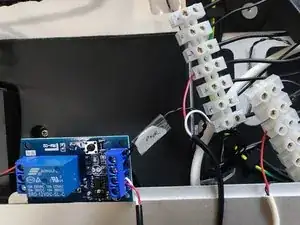

(По желанию) Если вы хотите использовать оригинальную кнопку питания iMac, подключите переключатель к защёлкивающемуся модулю 12 В: PP12V_G3H + GND — к питанию, а вывод PS_ON — к выходу. Модуль защёлки должен быть настроен на подтягивание к земле в положении «включено»
Если хотите, чтобы устройство всегда было включено и использовалась кнопка питания платы управления, замкните PS_ON на GND
Схемы распиновки здесь: Can anyone tell me what these PSU pin abbreviations mean? PSU 614-0446
Шаг 4

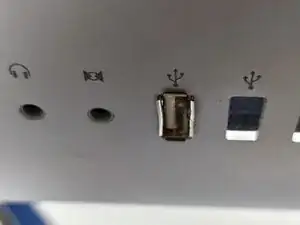

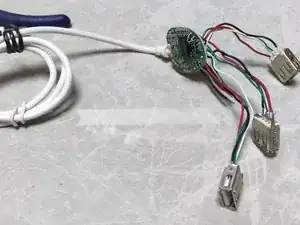

Разберите USB-хаб в стиле USB Man, отрежьте кабели, вставьте USB-разъёмы в отверстия для USB, приклейте USB-порты горячим клеем изнутри и припаяйте всё обратно
Что-то вроде этого... https://www.amazon.com/Kikkerland-US006-...
Вам понадобится ещё один 4-портовый хаб с питанием 5 В/12 В, чтобы подключить iSight, SuperDrive, кардридер SD и задние порты. И несколько донорских USB-кабелей...
Распиновка iSight: +5 В = коричневый, D+ = фиолетовый, D- = серый, GND = чёрный. К сожалению, Apple использует разные цвета в разных ревизиях. Распиновка встроенной iSight iMac...
Распиновка кардридера SD: +5 В = оранжевый, D+ = серый, D- = фиолетовый, GND = неэкранированный провод. Снова же, Apple использует разные цвета в разных ревизиях, хотя можно было бы ожидать внутренней согласованности... https://www.tonymacx86.com/threads/apple...

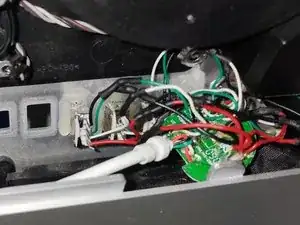

Подключите USB–SATA мост к SuperDrive и USB-хабу. Мне пришлось срезать часть пластика, чтобы разместить USB-адаптер
Питайте USB-хабы от выводов 12 В или используйте преобразователь DC-to-DC понижающий до 5 В. (Блок питания не предоставляет шины 5 В...)
Шаг 5

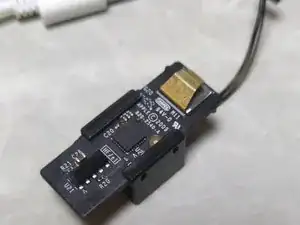

Вы также можете заставить работать инфракрасный приёмник Apple! Первый провод слева (обозначен V на плате) — D-, второй — D+, третий — 5V, и последний — земля. https://www.tonymacx86.com/threads/apple...

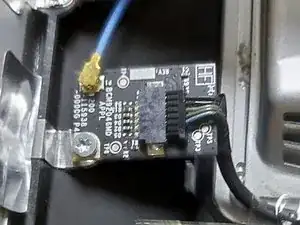

Модуль Bluetooth тоже USB, но требует линию 3.3 В https://homokozo.czo.hu/iMac2011mod/iMac...
Хмм, нужно больше внутренних USB-портов
Шаг 6
Думаю над тем, чтобы подключить динамики и микрофон. Нам понадобится USB-звуковая карта и усилитель, способный управлять встроенными динамиками мощностью 17 Вт
DIYaudio.com кажется довольно глубоким омутом для погружения.
Нужен ли контроллер вентиляторов? Похоже, нужен контроллер вентиляторов.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
