Замена платы ИК-приёмника iMac Intel 17"
Это руководство покажет, как заменить плату ИК-приёмника в вашем iMac.
Шаг 1
Ослабьте два невынимаемых винта с крестообразным шлицем, закрепляющих крышку доступа на iMac.
Снимите крышку доступа с iMac.
Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.
Шаг 2
Удалите следующие четыре винта:
Три винта T8 Torx длиной 6 мм.
Один винт T8 Torx длиной 8 мм.
Шаг 3
Переверните iMac и положите его подставкой вниз на ровную поверхность.
Чтобы приподнять переднюю рамку корпуса, одновременно выполните следующие действия:
Надавите большими пальцами на рычаги оперативной памяти и удерживайте iMac прижатым.
Указательными пальцами потяните маленький мостик материала на передней рамке в свою сторону.
Поднимите переднюю рамку указательными пальцами.
Когда маленький мостик материала освободится от рычагов памяти, поднимите переднюю рамку за её нижнюю кромку лишь настолько, чтобы она освободилась от нижней кромки задней крышки.
Шаг 4
Ориентируйте iMac так, чтобы он стоял вертикально на подставке.
Вставьте пластиковую карточку в угол вентиляционного отверстия рядом с верхней частью задней крышки.
Подвиньте карточку к верхней части iMac, чтобы разблокировать защёлку передней рамки.
Оттяните переднюю рамку от задней крышки.
Повторите этот процесс для другой стороны передней рамки.
Возможно, потребуется наклеить несколько слоёв армированного скотча на верхнюю часть карточки доступа, чтобы помочь высвободить защёлки.
Если рамка не поддаётся, попробуйте прижать её нижнюю кромку обратно к задней крышке и повторите процесс открывания.
Шаг 5
Положите iMac подставкой вниз на стол.
Поднимите переднюю рамку за нижнюю кромку и отведите её от корпуса, следя за тем, чтобы рычаги оперативной памяти не зацепились.
Положите переднюю рамку над остальной частью iMac.
Шаг 6
При необходимости снимите кусок каптоновой ленты (можно выбросить), обмотанный вокруг кабелей микрофона и камеры.
Шаг 7
Отключите кабели камеры и микрофона.
Шаг 8

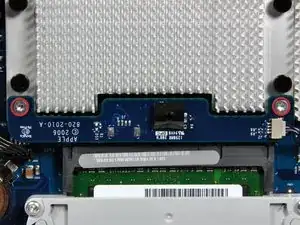

Удалите два винта T8 Torx, крепящие плату ИК-приёмника к задней крышке.
После удаления этих винтов плата ИК-приёмника должна отойти от логической платы.
Шаг 9

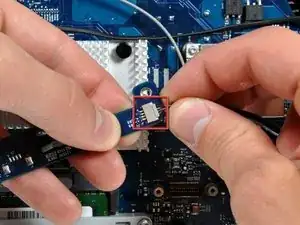

Отключите кабель платы ИК-приёмника от её разъёма на плате ИК-приёмника.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
