Замена вентилятора Apple Time Capsule модели A1302

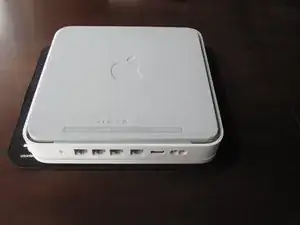

Положите кусок ткани или другой мягкий материал на чистую ровную поверхность. Положите устройство дном вверх на ткань.

Откройте Time Capsule, обнажив винты, удерживающие корпус. Винты скрыты резиновой подкладкой, которая является нижней поверхностью устройства.

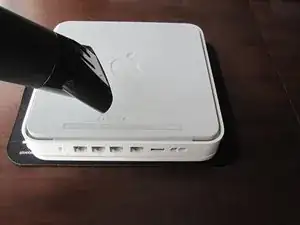

Используйте тепловую пушку или фен, чтобы нагреть резиновую подкладку — это размягчит клей, удерживающий её.

Начиная с угла, аккуратно приподнимите резиновую подкладку, чтобы не порвать её. Вы можете использовать медиатор для гитары или небольшой пластиковый линейку, чтобы помочь отделить резину от металла.

Действуйте медленно, чтобы не разорвать клей. Следите, чтобы не перегреть устройство.

Если часть клея порвётся, не беспокойтесь. Сохранённого клея более чем достаточно, чтобы резиновая подкладка приклеилась обратно при сборке.

При обратной сборке можно применить нагрев к резиновой подкладке. Это позволит клею расплавиться и обеспечить лучшее сцепление с металлическим корпусом.

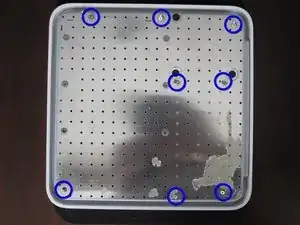

После отделения резиновой подкладки от корпуса снимите 8 винтов с крестовой головкой PH00, которые крепят металлическое дно корпуса к пластиковому верху.

Используйте крестовую отвертку #00.

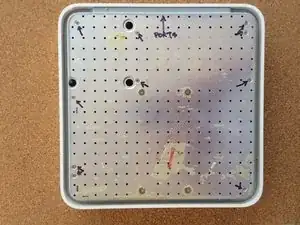

В некоторых ревизиях Time Capsule 10 винтов. В ревизии A1254 два винта расположены в верхнем правом и нижнем левом углах, как показано на втором изображении. В этом случае удалите все 10 винтов.

Разместите заднюю сторону устройства (сторону с Ethernet-разъёмами) к себе.

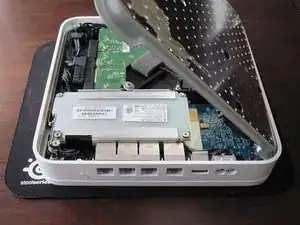

Поднимите левую сторону металлической пластины и медленно переверните её через правый край устройства.

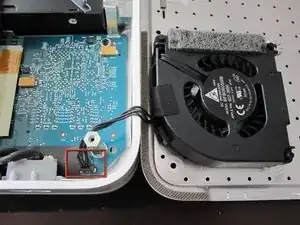

Чтобы избежать повреждений, не поднимайте металлическую пластину прямо вверх и не применяйте силу. Как показано на второй картинке, вентилятор прикреплён к металлической пластине и подключён к плате рядом с разъёмом питания.

Поскольку у многих людей были серьёзные проблемы с поломкой разъёма питания вентилятора, не рекомендуется пытаться отключать разъём питания вентилятора. Будьте ОЧЕНЬ осторожны с этим разъёмом. Он чрезвычайно хрупок. Если абсолютно необходимо отключить вентилятор от платы, ОЧЕНЬ осторожно используйте лопатку или пинцет для этой операции.

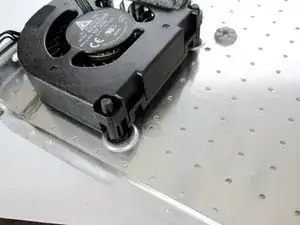

Эти три пластиковые заглушки удерживают вентилятор на месте.

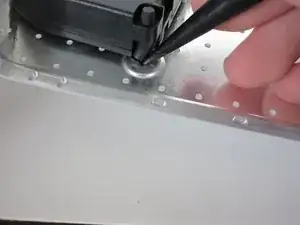

Используйте пластиковую лопатку или подобный инструмент и нажмите заглушки через корпус, чтобы освободить вентилятор.

Чтобы вернуть вентилятор на место, используйте лопатку или подобный инструмент и вставьте пластиковые заглушки обратно тем же способом, каким они вынимались. Это может быть вознёй, но после нескольких попыток Вы приобретёте навык.

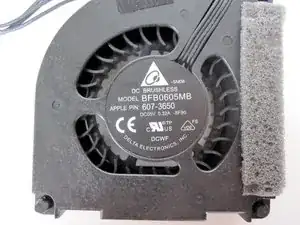

Если Вы заменяете вентилятор, убедитесь, что в комплекте есть пластиковые заглушки. Или будьте готовы закрепить вентилятор альтернативным способом, например двусторонним скотчем или гайками с болтами.
