Замена вентилятора Apple Time Capsule Model A1254
Вентилятор регулирует воздушный поток к Time Capsule, позволяя внутренним компонентам поддерживать оптимальную температуру. Если вентилятор вышел из строя, его очень легко заменить, и для этого требуется всего несколько инструментов.
Шаг 1

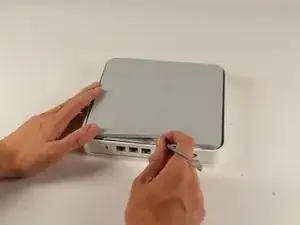

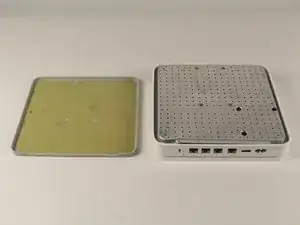

Переверните устройство, чтобы открыть резиновую часть задней панели. Используя металлическую лопатку, осторожно вставьте тупой конец в пространство между алюминиевой задней панелью и резиной, отделяя две части.
Это может занять несколько минут, чтобы полностью отделить резину. Как только вам удастся ухватиться за резину, ее легче будет снять руками.
В зависимости от температуры воздуха и силы клея, возможно, вам потребуется немного подогреть заднюю панель с помощью горячей поверхности (на низком режиме) или фена.
Не беспокойтесь о повторном нанесении клея на резину; оставшийся клей обладает достаточной прочностью, чтобы прочно прикрепиться к алюминию.
Шаг 2

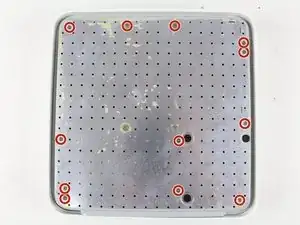

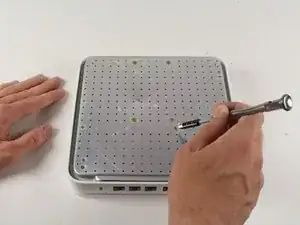

Удалите десять винтов 3 мм с помощью отвертки Phillips #00.
Винты с клеем не нужно удалять.
Шаг 3

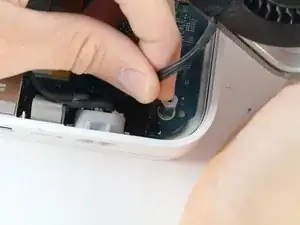

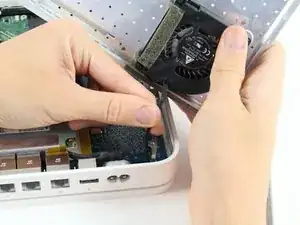

Вентилятор, прикрепленный к задней панели, соединен с материнской платой. Необходимо отсоединить небольшой провод для полного удаления задней панели.
Убедитесь, что тянете за основание провода рядом с материнской платой, и разъем отсоединится.
Шаг 4
Ориентируйте заднюю панель так, чтобы вентилятор был направлен от вас.

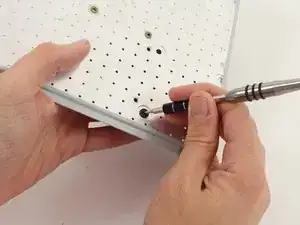

Используйте отвертку Phillips #0, чтобы протолкнуть резиновые демпферы через заднюю панель.
Убедитесь, что головка отвертки находится по центру головки резинового демпфера, чтобы она не соскользнула и не причинила травму.

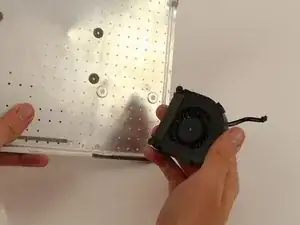

При установке нового вентилятора сначала протолкните новые резиновые демпферы через заднюю панель. Прикрепите вентилятор, когда все демпферы будут вставлены.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
