Замена жесткого диска AirPort Time Capsule A1409
Шаг 1

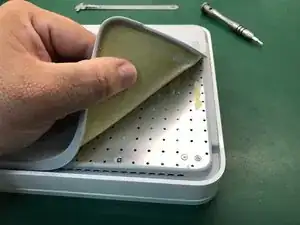

Поставьте устройство вверх дном и снимите резиновую нижнюю крышку. Лучше начать с угла.

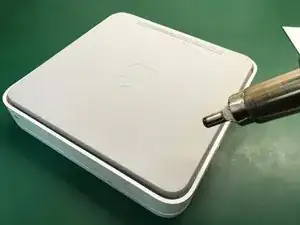

Резина становится хрупкой с возрастом. В зависимости от температуры воздуха и прочности клея, может понадобиться немного прогреть заднюю панель на горячей плите (на низком режиме) или феном.
Шаг 2

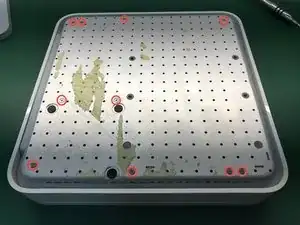

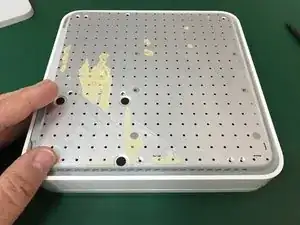

Удалите винты Phillips #00, которые удерживают нижний металлический кронштейн Time Capsule.
Откройте влево, оставив сетевые разъёмы с той стороны. Не открывайте полностью, чтобы не повредить кабель вентилятора.
Шаг 3

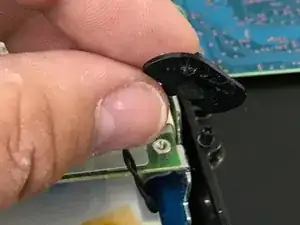

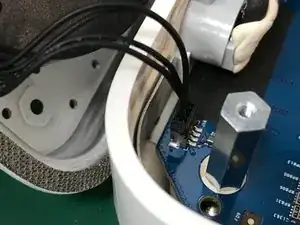

С помощью острого конца лопатки аккуратно отсоедините разъём вентилятора, затем снимите металлическую нижнюю крышку.
Шаг 4

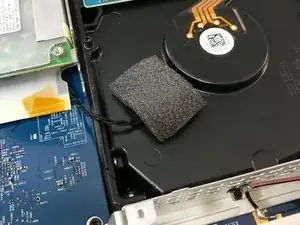

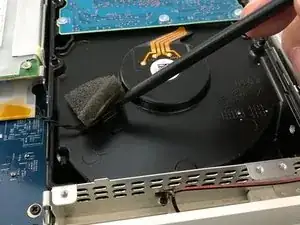

Найдите датчик температуры на поверхности жёсткого диска.
Аккуратно снимите ленту, покрывающую датчик температуры.
Шаг 5
Снимите зажим, удерживающий датчик температуры, и извлеките оба элемента.
Шаг 6

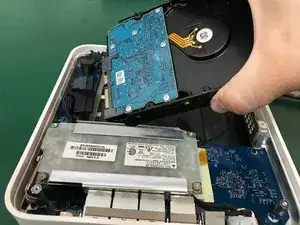

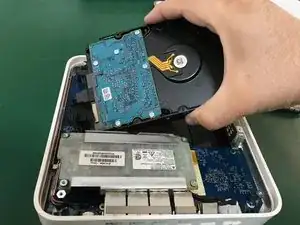

Поднимите жёсткий диск немного, не тяните сильно, чтобы не повредить силовые и интерфейсные разъёмы диска. Отсоедините питание от жёсткого диска.
Отсоедините интерфейсный кабель от жёсткого диска.
Шаг 7

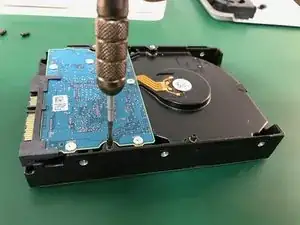

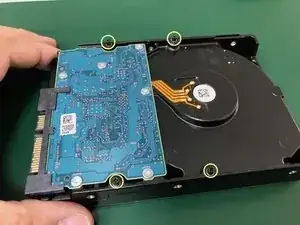

После извлечения диска из Time Capsule снимите четыре стойки с головкой Phillips #00 и установите их в новый накопитель.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
