Apple Time Capsule Model A1254 - Замена конденсаторов блока питания

Apple

Первые Time Capsule не имели механической вентиляции (вентилятор включается только если жесткий диск нагревается, что никогда не происходит), оригинальные конденсаторы со временем деградируют и в конечном итоге выходят из строя (они вздуваются).

Действуя медленно, вам необходимо открыть плату блока питания (скотчи будут возвращены на место после того, как вы закончите с ними), затем выпаять старые конденсаторы (всегда меняйте оба, даже если неисправен только один), припаять новые и собрать обратно.

Работа проста, если вы умеете пользоваться паяльником и отвёрткой и можете обеспечивать многолетнюю службу. В моей Time Capsule жесткий диск на 500 ГБ был заменен на 3 ТБ, который работает идеально.

Шаг 1

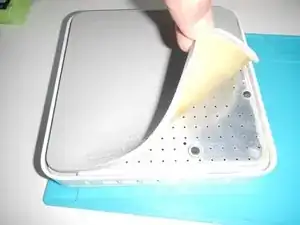

Используя пальцы или тупой пластиковый инструмент, аккуратно снимите резиновую основу.

Будьте осторожны, так как в некоторых старых Time Capsule резиновая основа может быть порвана. Пожалуйста, выполняйте шаг медленно и осторожно.

Шаг 2

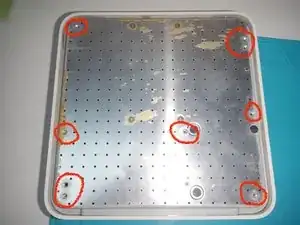

Удалите 7 отмеченных винтов, чтобы снять алюминиевое дно и разобрать плату блока питания.

После того как дно будет снято, отключите провод вентилятора от материнской платы.

Шаг 3

Плата блока питания не удерживается никакими винтами (удаленными на предыдущем шаге).

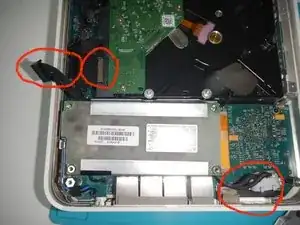

Отключите SATA разъём питания от диска, разъём от материнской платы и сетевой шнур.

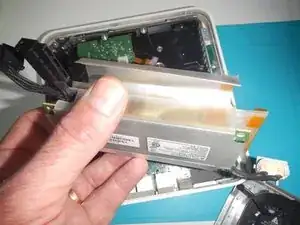

Аккуратно вытяните плату блока питания.

Шаг 4

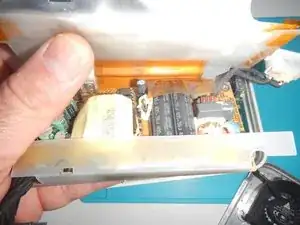

Аккуратно снимите алюминиевую ленту со стороны наклейки, затем отложите ее в сторону.

Вставьте перевод сюда

Шаг 5

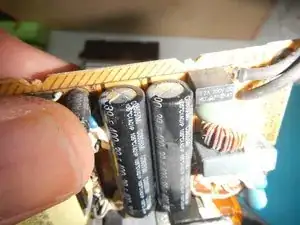

После того как плата будет извлечена и конденсаторы станут видимыми, нужно найти те, которые вздуваются.

Второе фото не очень хорошего качества, но это тот, который слева и который вздулся.

В любом случае, конденсаторы необходимо заменять парами. Здесь будут заменены два больших конденсатора.

Шаг 6

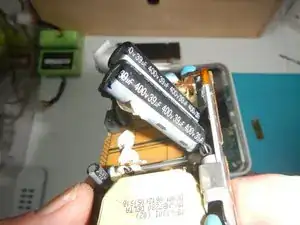

Конденсаторы отслоены, выпрямлены и готовы к выпаиванию.

Шаг 7

Два новых конденсатора установлены на место.

Перевод руководства с ifixit.com
