Замена камеры Apple iSight

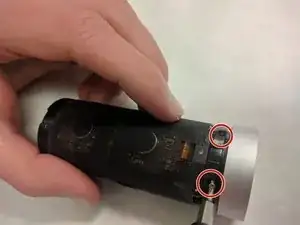

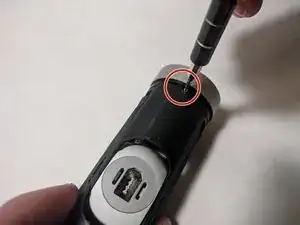

Снимите два винта 3,55 мм, крепящих корпус к шарнирному соединению, используя насадку PH000.

Вставьте пинцет в щель шарнирного соединения и приподнимите защёлки, чтобы снять белое кольцо с корпуса.

Нажмите на логотип Apple, чтобы отделить рамку корпуса от основного корпуса веб-камеры.

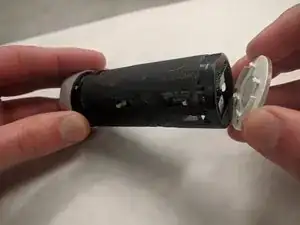

Снимите торцевую крышку с логотипом Apple, просто оттянув её.

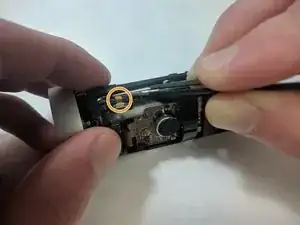

Открутите три винта (3,55 мм), окружающие чёрный корпус у объектива камеры.

С помощью пинцета удалите сетку, окружающую чёрный корпус.

Подденьте верхнюю часть чёрного корпуса и снимите её.

С каждой стороны, чуть ниже разъёма кабеля питания, есть паз.

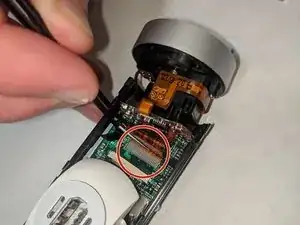

Осторожно вытяните ленточные кабели у основания печатной платы. Модуль камеры и крышка объектива соединены с платой с помощью двух шин.

Убедитесь, что все контакты ослаблены перед вытягиванием, иначе вы рискуете согнуть контакты или сломать разъём.

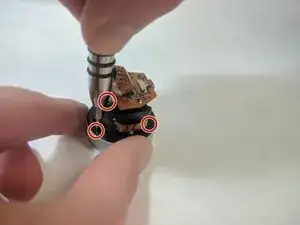

Снимите три винта PH000 3,55 мм, соединяющие торцевую крышку с шторкой конфиденциальности и остальной частью корпуса камеры. После удаления винтов их можно разъединить.

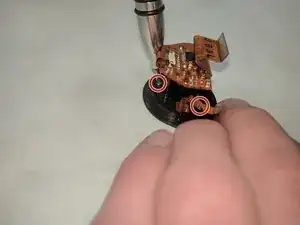

Открутите три винта PH000 3,55 мм, крепящие соединительную пластину и корпус камеры. Разделите их, когда все винты будут удалены.

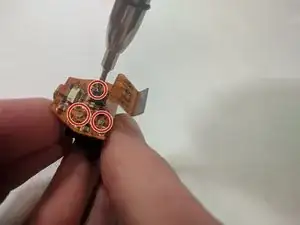

Открутите три винта PH000 3,55 мм, фиксирующие печатную плату модуля камеры и корпус объектива.

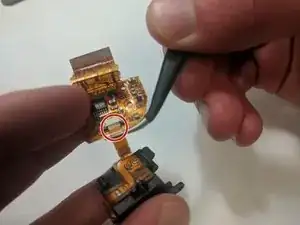

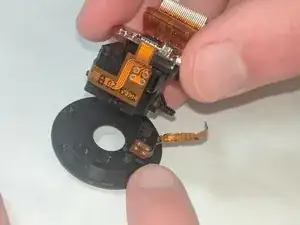

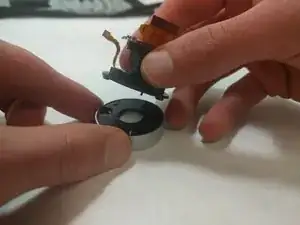

Тяните за штырьковую защёлку у основания печатной платы, чтобы отделить модуль камеры от корпуса объектива.
