Замена защитного экрана веб-камеры Apple iSight
Данное руководство описывает процесс замены защитного экрана веб-камеры Apple iSight. Пошагово показано, как разобрать веб-камеру для доступа к защитному экрану.
Шаг 1

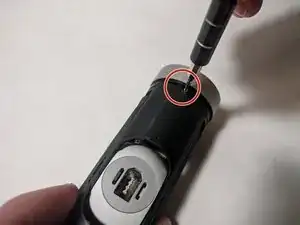

Открутите два винта длиной 3,55 мм, которые крепят корпус к шаровому шарниру, с помощью отвёртки PH000.
Шаг 2

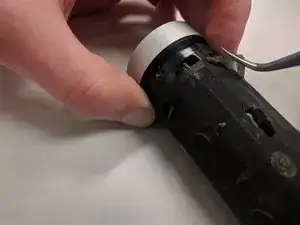

Вставьте пинцет в зазор шарового шарнира и отогните выступы, чтобы снять белое кольцо с корпуса.
Шаг 3
Нажмите на логотип Apple, чтобы разъединить раму корпуса и основной корпус веб-камеры.
Шаг 4

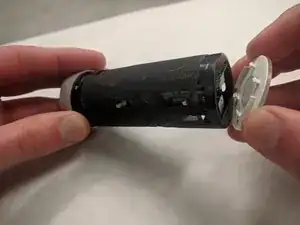

Снимите заглушку с логотипом Apple, просто потянув её на себя.
Шаг 5

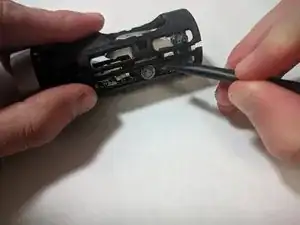

Открутите три винта (3,55 мм), расположенные вокруг чёрного корпуса рядом с объективом камеры.
Шаг 6
С помощью пинцета снимите сетку, окружающую чёрный корпус.
Шаг 7
Подденьте верхнюю часть чёрного корпуса и снимите его.
С каждой стороны под разъёмом кабеля питания имеется паз.
Шаг 8
Открутите два винта (4,41 мм), показанных на изображении, которые окружают место крепления объектива к основному корпусу.
Шаг 9

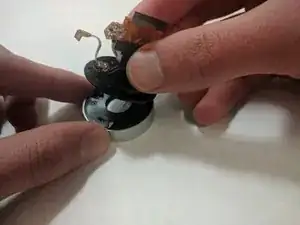

Используя пинцет, отсоедините гибкую печатную плату от разъёма.
Выполните ту же операцию для бокового соединения. Это позволит снять весь модуль объектива.
Снимите модуль объектива с основного корпуса.
Шаг 10
Открутите последний (4,41 мм) винт, который крепит плату объектива к диафрагме.
Затем снимите верхнюю часть платы.
Шаг 11

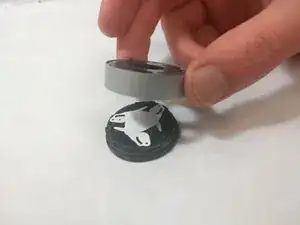

Снимите верхнюю часть диафрагмы объектива.

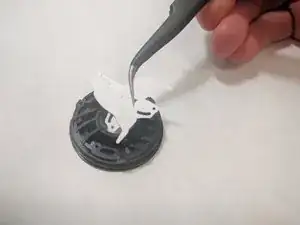

Наконец, с помощью пинцета снимите защитный экран.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
