Замена узла дисплея MacBook Pro 13" с Touch Bar, конец 2016 года

Перед началом этой процедуры необходимо отключить функцию Автозапуск на Вашем Mac. Автозапуск включает Mac при открытии крышки и может быть случайно активирован во время разборки. Воспользуйтесь этим руководством или выполните сокращённые инструкции ниже, чтобы отключить Автозапуск. Эта команда может не сработать на всех Mac.

Включите Mac и откройте приложение Терминал.

Скопируйте и вставьте следующую команду (или введите её точно) в Терминал:

sudo nvram AutoBoot=%00

Нажмите [return]. При запросе введите пароль администратора и снова нажмите [return]. Примечание: клавиша return может быть обозначена также ⏎ или "enter".

Теперь Вы можете безопасно выключить Mac и открыть нижнюю крышку, не опасаясь случайного включения.

После завершения ремонта и успешной сборки снова включите Автозапуск с помощью следующей команды:

sudo nvram AutoBoot=%03

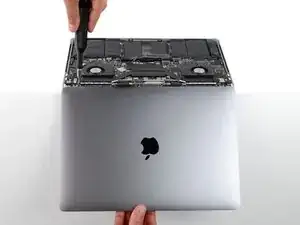

Перед продолжением отключите питание и выключите MacBook. Закройте дисплей и положите ноутбук верхней частью вниз на мягкую поверхность.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить шесть винтов, фиксирующих нижнюю крышку:

Два винта по 6,2 мм

Четыре винта по 3,4 мм

Во время ремонта следите за каждым винтом и возвращайте его на то же место, чтобы избежать повреждения устройства.

Приложите присоску к нижней крышке в передней-центральной части MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и корпусом.

Вставьте угол открывающей лопатки в пространство между нижней крышкой и корпусом.

Проведите лопаткой вокруг ближайшего угла и до половины высоты боковой части крышки.

Это освобождает одну из скрытых защёлок, фиксирующих нижнюю крышку к корпусу. Вы должны почувствовать и услышать щелчок при освобождении защёлки.

Повторите предыдущий шаг с противоположной стороны, просунув лопаточку под нижнюю крышку и вверх по боковой части, чтобы освободить вторую защёлку.

Снова вставьте лопаточку под передний край нижней крышки, рядом с одним из двух центральных отверстий под винты.

Резко проверните лопаточку, чтобы отщёлкнуть третью защёлку, фиксирующую нижнюю крышку к корпусу.

Повторите ту же операцию рядом с другим из двух центральных отверстий, отщёлкнув четвёртую защёлку.

Сильно потяните нижнюю крышку к передней части MacBook (от петлевой области), чтобы отделить последние защёлки, фиксирующие крышку.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительное усилие.

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку обратно:

Поставьте её на место и выровняйте скользящие защёлки рядом с петлёй дисплея. Нажмите и сдвиньте крышку в сторону петли. Она должна перестать скользить, когда защёлки займут положение.

Когда скользящие защёлки полностью встанут на место и нижняя крышка будет правильно выровнена, плотно прижмите крышку, чтобы защёлкнуть четыре скрытые защёлки снизу. Вы должны почувствовать и услышать их щелчки при защёлкивании.

Осторожно приподнимите большой кусок ленты, закрывающий разъём аккумулятора, на краю логической платы, ближайшем к аккумулятору.

Снимите ленту.

Осторожно отогните маленький кусок ленты, закрывающий разъём сигнального кабеля платы аккумулятора.

Лента интегрирована в плоский кабель и не отделится полностью. Отогните её настолько, чтобы получить доступ к разъёму.

Используйте наконечник лопатки, чтобы поднять маленькую чёрную фиксирующую планку, удерживающую кабель в разъёме.

Отключите сигнальный кабель платы аккумулятора, выдвинув его из гнезда.

Выдвигайте параллельно логической плате, в направлении кабеля.

Отогните сигнальный кабель платы аккумулятора в сторону и уберите его с рабочего поля.

Используйте отвертку Torx T5, чтобы выкрутить фланцевый винт длиной 3,7 мм, фиксирующий разъём питания батареи.

Используйте лопатку, чтобы аккуратно приподнять разъём питания батареи и отключить батарею.

Поднимите разъём достаточно высоко, чтобы он оставался отведённым от гнезда. Если он случайно коснётся контакта во время ремонта, это может повредить ваш MacBook Pro.

Снимите четыре винта Torx T3 длиной 1,9 мм, которыми закреплены пластиковые крышки над петлями дисплея.

Снимите обе пластиковые крышки петель.

Снимите два винта Torx T3 длиной 2,9 мм, которыми закреплена алюминиевая крышка над основным кабелем дисплея.

Снимите крышку.

Снимите два винта Torx T3 длиной 1,7 мм, которыми закреплена алюминиевая крышка над гибким разъёмом кабеля дисплея.

Снимите крышку.

Отожмите гибкий кабель платы дисплея строго вверх из его гнезда, чтобы отсоединить его от платы дисплея.

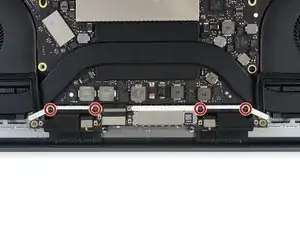

Снимите четыре винта Torx T3 длиной 1,5 мм, которыми закреплены две алюминиевые крышки над двумя разъёмами кабелей дисплея.

Используйте пинцет, чтобы снять две алюминиевые крышки.

Снимите четыре винта Torx T5 длиной 3,9 мм (по два с каждой стороны), которыми закреплён узел антенного кабеля.

Также снимите двенадцать винтов пенталоб P2 длиной 1,1 мм (по шесть с каждой стороны).

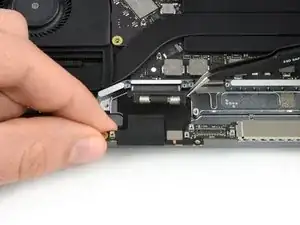

Осторожно отсоедините три коаксиальных антенных кабеля, отщёлкнув их строго вверх от платы.

Просуньте пинцет или плоский конец лопатки под каждый кабель ближе к гнезду, затем аккуратно поверните или подденьте вверх, чтобы отсоединить.

Для повторного подсоединения выровняйте разъём прямо над гнездом и надавите вниз, чтобы он защёлкнулся на месте.

Снимите винт Torx T5 длиной 2,8 мм, которым закреплены три коаксиальных антенных кабеля на основной плате.

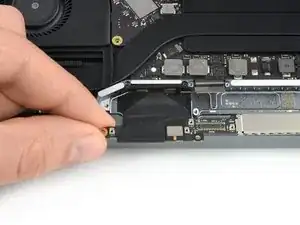

Используйте медиатор для поддевания узла антенных кабелей в отмеченных местах.

Не проводите медиатором из стороны в сторону, так как там проходят два кабеля дисплея, которые можно повредить.

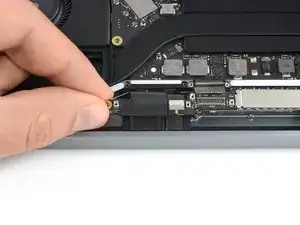

Осторожно снимите антенную сборку, одновременно выводя пучок антенных кабелей из-под теплоотвода.

Снимите узел антенных кабелей.

При обратной сборке аккуратно сожмите пучок кабелей вместе и направьте его под теплоотвод в правильное положение на плате. При необходимости используйте инструменты для направления, но не применяйте силу.

Снимите четыре винта Torx T3 длиной 3,9 мм, которыми закреплены две пружины крышек кабелей дисплея.

Возьмитесь за левую сторону сборки кабелей дисплея и потяните её в сторону нижнего края MacBook, отводя от пружины крышки.

Используйте пинцет, чтобы вытащить пружину крышки кабеля дисплея из её гнезда.

Повторите этот шаг для правой пружины крышки сборки кабелей дисплея.

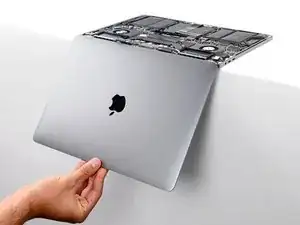

Полностью откройте MacBook и аккуратно положите его клавиатурой вниз на стол так, чтобы экран свисал с края.

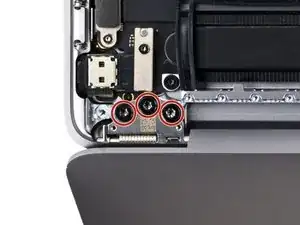

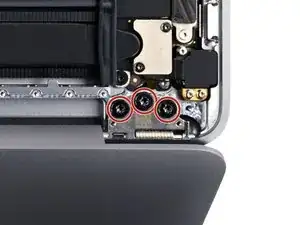

Поддерживая экран одной рукой, другой рукой снимите шесть винтов Torx T8, которыми закреплены петли.

Держите крепко ноутбук, так как он может легко упасть со стола.

Поддерживайте экран постоянно в течение следующих двух шагов.

Надёжно зафиксируйте корпус MacBook одной рукой.

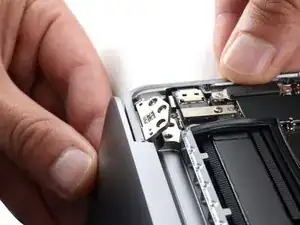

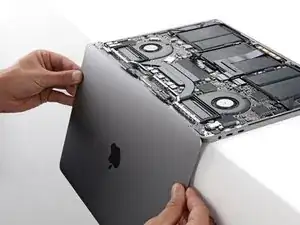

Свободной рукой поднимите левую сторону экрана и сдвиньте её к нижней части ноутбука, чтобы освободить левую петлю.

Будьте крайне осторожны, чтобы не повредить разъём Touch Bar при перемещении левой петли. Он легко может быть раздавлен, что приведёт к неработоспособности Touch Bar.

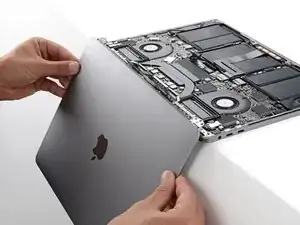

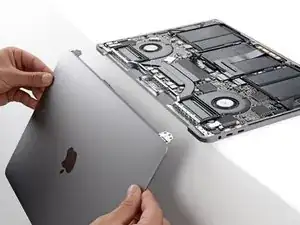

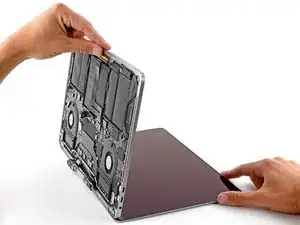

Освободите правую петлю и снимите экран.

При сборке:

Убедитесь, что петли экрана полностью открыты, и направьте их в углубления в раме.

Будьте очень осторожны, чтобы не повредить разъем Touch Bar при установке левой петли.

Частично затяните шесть винтов петель.

Закройте ноутбук и убедитесь, что экран правильно выровнен. Если он щелкает или защёлкивается, отрегулируйте выравнивание.

Полностью затяните винты петель.
