Замена узла антенного кабеля MacBook Pro 13" с Touch Bar, конец 2016 г.

Перед началом этой процедуры необходимо отключить функцию Auto Boot на вашем Mac. Auto Boot автоматически включает Mac при открытии крышки и может сработать случайно во время разборки. Воспользуйтесь этим руководством или выполните сокращённые инструкции ниже, чтобы отключить Auto Boot. Эта команда может не сработать на всех Mac.

Включите Mac и запустите приложение Terminal.

Скопируйте и вставьте в Terminal следующую команду (или введите её точно):

sudo nvram AutoBoot=%00

Нажмите [return]. При появлении запроса введите пароль администратора и снова нажмите [return]. Примечание: клавиша return может быть также помечена ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы он случайно не включился.

После завершения ремонта и успешной сборки снова включите Auto Boot с помощью следующей команды:

sudo nvram AutoBoot=%03

Перед продолжением отключите питание и полностью выключите ваш MacBook. Закройте дисплей и положите ноутбук дисплеем вниз на мягкую поверхность.

С помощью отвёртки P5 Pentalobe выкрутите шесть винтов, крепящих нижнюю крышку:

Два винта 6,2 мм

Четыре винта 3,4 мм

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место, чтобы не повредить устройство.

Прикрепите присоску к нижней крышке вблизи передней центральной части MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и каркасом.

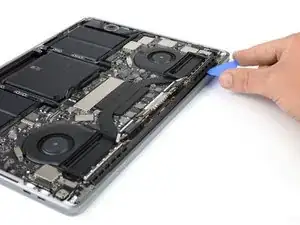

Вставьте угол плоской лопатки (opening pick) в образовавшееся пространство между нижней крышкой и каркасом.

Протяните лопатку вокруг ближайшего угла и наполовину вверх по боковой части корпуса.

Это освободит одну из скрытых защёлок, удерживающих нижнюю крышку на каркасе. Вы должны почувствовать и услышать щёлчок освобождения защёлки.

Повторите предыдущий шаг с противоположной стороны: подведите лопатку под нижнюю крышку и проведите вверх по боковой части, чтобы освободить вторую защёлку.

Снова введите лопатку под передний край нижней крышки, рядом с одним из двух центральных отверстий под винты.

Сильным поворотом лопатки освободите третью защёлку, удерживающую нижнюю крышку на каркасе.

Повторите эту операцию рядом с другим из двух центральных отверстий под винты, чтобы освободить четвёртую защёлку.

Сильно потяните нижнюю крышку к передней части MacBook (от петлевой области), чтобы отделить последние защёлки, удерживающие крышку.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительная сила.

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

Установите её на место и совместите направляющие защёлки, близкие к петле дисплея. Нажмите вниз и сдвиньте крышку в сторону петли. Она должна перестать скользить, когда защёлки войдут в паз.

Когда направляющие защёлки будут полностью встать на место и нижняя крышка визуально выровнена, сильно нажмите вниз на крышку, чтобы зафиксировать четыре скрытые защёлки снизу. Вы должны почувствовать и услышать их защёлкивание.

Аккуратно оторвите большой слой ленты, закрывающий разъём аккумуляторного соединителя на краю платы логики, ближнем к батарее.

Снимите ленту.

Осторожно отогните маленький кусочек ленты, закрывающий разъём шлейфа платы батареи.

Лента интегрирована в плоский кабель и не отделится полностью. Просто отогните её настолько, чтобы получить доступ к разъёму.

Используйте кончик лопатки, чтобы поднять небольшую чёрную фиксирующую защёлку, удерживающую кабель в разъёме.

Отключите шлейф платы батареи, сдвинув его из гнезда.

Сдвигайте параллельно плате логики, в направлении кабеля.

Отогните шлейф платы батареи в сторону, чтобы он не мешал.

С помощью отвёртки T5 Torx выкрутите панкейк-винт 3,7 мм, фиксирующий разъём питания батареи.

Используйте лопатку, чтобы осторожно приподнять разъём питания батареи и отключить батарею.

Поднимите разъём достаточно высоко, чтобы он оставался отделённым от своего гнезда. Если он случайно замкнётся во время ремонта, это может повредить ваш MacBook Pro.

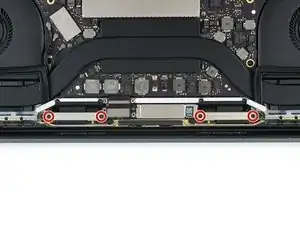

Снимите четыре винта T3 Torx длиной 1,9 мм, крепящие пластиковые крышки сверху петель дисплея.

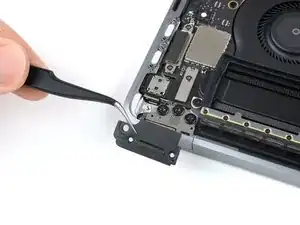

Снимите обе пластиковые крышки петель.

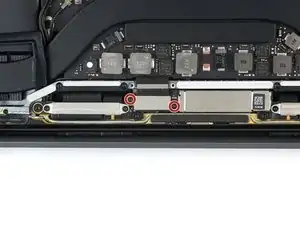

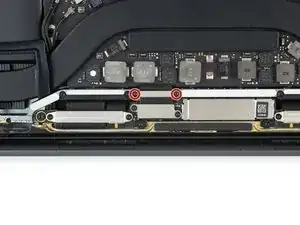

Снимите два винта T3 Torx длиной 2,9 мм, крепящие алюминиевую крышку сверху основного кабеля дисплея.

Снимите крышку.

Снимите два винта T3 Torx длиной 1,7 мм, крепящие алюминиевую крышку сверху гибкого разъёма кабеля дисплея.

Снимите крышку.

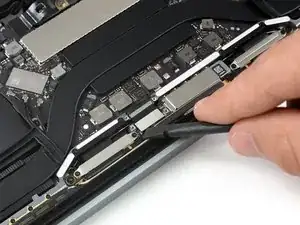

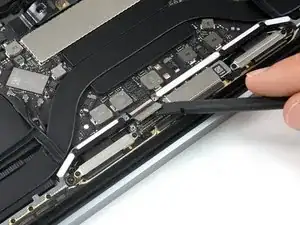

Аккуратно отожмите гибкий кабель платы дисплея строго вверх из его гнезда, чтобы отключить его от платы дисплея.

Снимите четыре винта T3 Torx длиной 1,5 мм, крепящие две алюминиевые крышки сверху двух разъёмов кабелей дисплея.

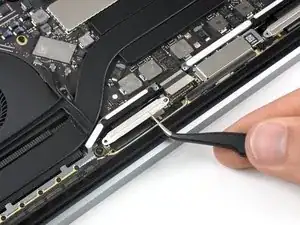

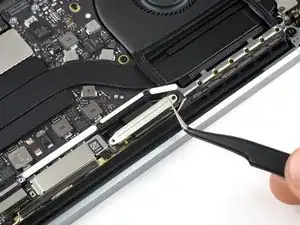

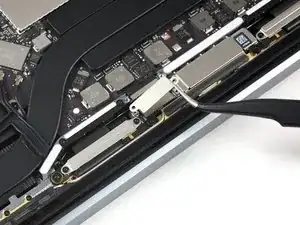

Используйте пинцет, чтобы снять две алюминиевые крышки.

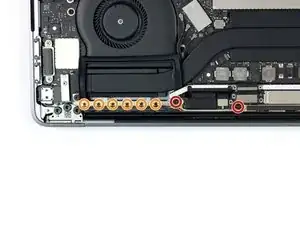

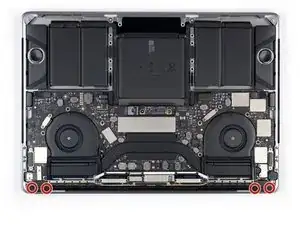

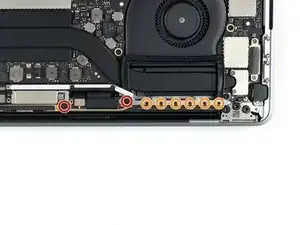

Снимите четыре винта T5 Torx длиной 3,9 мм (по два с каждой стороны), крепящие узел антенного кабеля.

Также снимите двенадцать винтов P2 pentalobe длиной 1,1 мм (по шесть с каждой стороны).

Осторожно отсоедините три коаксиальных антенных кабеля, поддевая их строго вверх от платы.

Поддвиньте пинцет или плоский конец лопатки под каждый кабель до тех пор, пока он не окажется рядом с гнездом, затем аккуратно поверните или подденьте вверх, чтобы отключить.

Для повторного подключения выровняйте разъём прямо над гнездом и нажмите вниз, чтобы он защёлкнулся на месте.

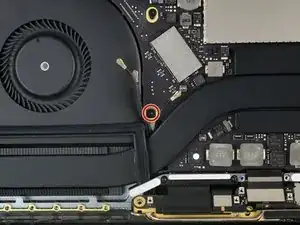

Снимите винт T5 Torx длиной 2,8 мм, крепящий три коаксиальных антенных кабеля к основной плате.

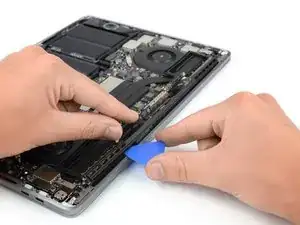

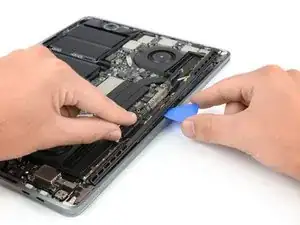

Используйте медиатор для поддевания узла антенного кабеля в показанных местах.

Не проводите медиатором из стороны в сторону, потому что рядом находятся два кабеля дисплея, которые можно повредить.

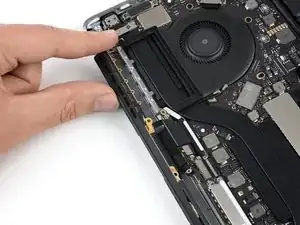

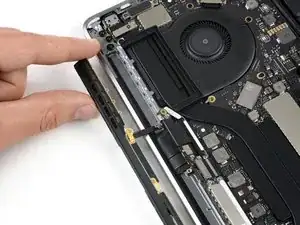

Осторожно снимите антенный узел, одновременно вытягивая пучок антенных кабелей из-под тепловой трубки.

Снимите узел антенных кабелей.

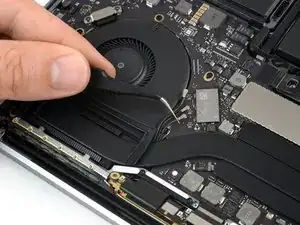

При сборке аккуратно сожмите пучок кабелей вместе и проведите его под тепловой трубкой в правильное положение на плате. При необходимости используйте инструменты для направления кабелей, но не применяйте силу.
