Замена трекпада MacBook Pro 13" с Touch Bar (конец 2016)

Перед началом этой процедуры необходимо отключить функцию Auto Boot на вашем Mac. Auto Boot автоматически включает Mac при открытии крышки и может быть случайно активирована во время разборки. Используйте это руководство или следуйте сокращённым инструкциям ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех моделях Mac.

Включите Mac и запустите приложение Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. При появлении запроса введите пароль администратора и снова нажмите [return]. Примечание: клавиша return также может быть обозначена ⏎ или «enter».

Теперь вы можете безопасно выключить Mac и открыть нижнюю крышку, чтобы он случайно не включился.

Когда ремонт будет завершён и Mac успешно собран, снова включите Auto Boot следующей командой:

sudo nvram AutoBoot=%03

Перед продолжением отключите питание и выключите MacBook. Закройте дисплей и положите ноутбук на мягкую поверхность экраном вниз.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить шесть винтов, фиксирующих нижнюю крышку:

Два винта 6.2 мм

Четыре винта 3.4 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения устройства.

Прикрепите присоску к нижней крышке в передней‑центральной части MacBook Pro.

Поднимите присоску, чтобы создать небольшой зазор между нижней крышкой и корпусом.

Вставьте один угол плоской пластиковой лопатки в зазор между нижней крышкой и корпусом.

Проведите лопатку вокруг ближайшего угла и на половину высоты по боковой стороне крышки.

Это освобождает одну из скрытых защёлок, фиксирующих нижнюю крышку к корпусу. Вы должны почувствовать и услышать щелчок при освобождении защёлки.

Повторите предыдущий шаг на противоположной стороне, поддвинув лопатку под нижнюю крышку и по боковой стороне, чтобы освободить вторую защёлку.

Снова вставьте лопатку под передний край нижней крышки, рядом с одним из двух центральных отверстий для винтов.

Резко проверните лопатку, чтобы освободить третью защёлку, фиксирующую нижнюю крышку к корпусу.

Повторите эту операцию рядом с другим из двух центральных отверстий для винтов, чтобы освободить четвёртую защёлку.

Плотно потяните нижнюю крышку к передней части MacBook (открывая от петли), чтобы отделить оставшиеся защёлки, фиксирующие крышку.

Сначала потяните за один угол, затем за другой.

Тяните в сторону — не вверх.

Для этого может потребоваться значительное усилие.

Снимите нижнюю крышку.

Чтобы установить нижнюю крышку обратно:

Поставьте её на место и выровняйте скользящие защёлки возле петли дисплея. Нажмите вниз и сдвиньте крышку в сторону петли. Она должна перестать двигаться, когда защёлки встанут на место.

Когда скользящие защёлки полностью зафиксированы и нижняя крышка выглядит выровненной, сильно нажмите на крышку, чтобы защёлки под ней защёлкнулись. Вы должны почувствовать и услышать щелчки при вхождении защёлок в паз.

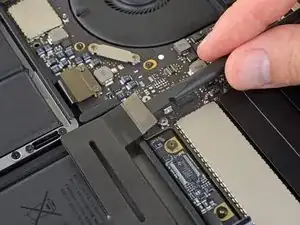

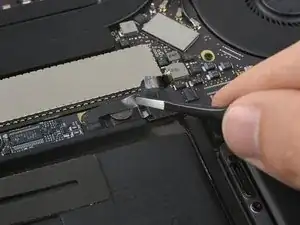

Осторожно отодвиньте большую наклейку, закрывающую разъём батареи на краю платы логики, ближайшем к батарее.

Снимите наклейку.

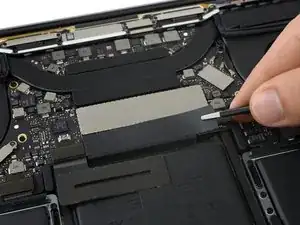

Осторожно отогните маленькую наклейку, закрывающую разъём плоского кабеля плат батареи.

Наклейка интегрирована в шлейф и не отстанет полностью. Просто отогните её настолько, чтобы получить доступ к разъёму.

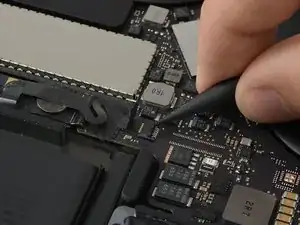

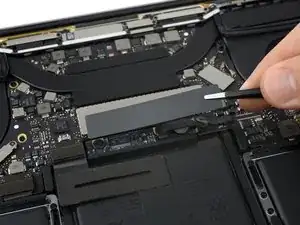

Используйте наконечник лопатки, чтобы отогнуть маленькую чёрную фиксирующую защёлку вверх, удерживающую кабель в разъёме.

Отключите плоский кабель батареи, сдвинув его из гнезда.

Сдвигайте параллельно плате логики, в направлении кабеля.

Отогните плоский кабель платы батареи в сторону и уберите его с рабочей зоны.

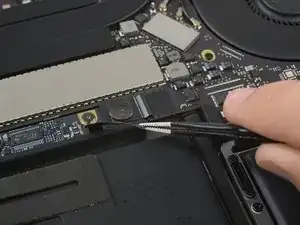

Используйте отвёртку T5 Torx, чтобы выкрутить панкейк‑винт 3.7 мм, фиксирующий разъём питания батареи.

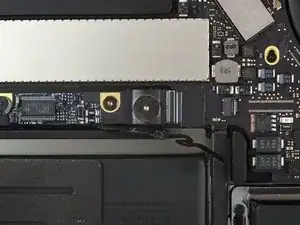

Используйте лопатку, чтобы аккуратно приподнять разъём питания батареи и отключить батарею.

Поднимите разъём достаточно высоко, чтобы он оставался отдалённым от своего гнезда. Если он случайно соприкоснётся во время ремонта, это может повредить ваш MacBook Pro.

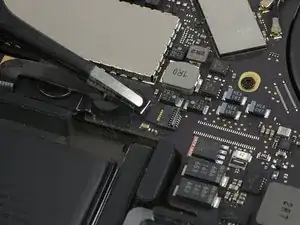

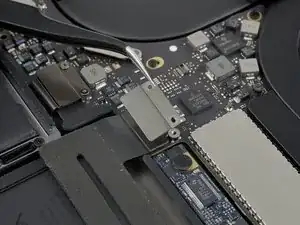

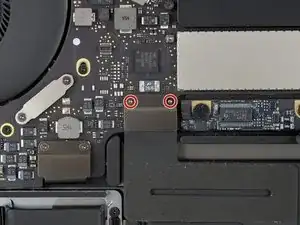

Используйте отвёртку Torx T3, чтобы выкрутить два винта 1,8 мм, удерживающие пластину крепления разъёма кабеля тачпада.

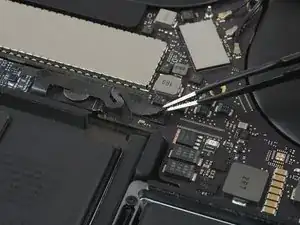

Снимите пластину крепления разъёма кабеля тачпада пинцетом.

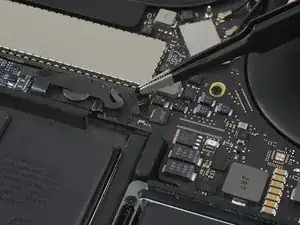

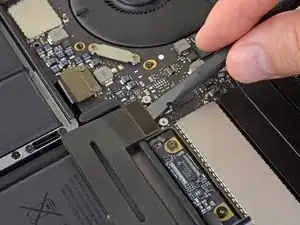

Используйте лопатку, чтобы отсоединить ленточный кабель тачпада, аккуратно поддев его разъём прямо вверх от логической платы.

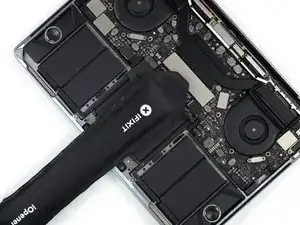

Приготовьте iOpener и положите его на ленточный кабель тачпада примерно на минуту, чтобы размягчить клей, закрепляющий кабель на поверхности батареи.

Если у вас нет iOpener, используйте фен, чтобы нагреть кабель. Кабель должен быть тёплым, но не слишком горячим на ощупь. Будьте осторожны, чтобы не перегреть батарею.

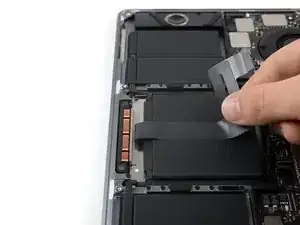

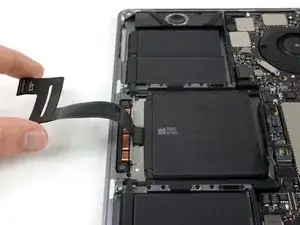

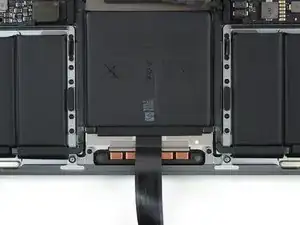

Аккуратно отлепите ленточный кабель тачпада от батареи и отодвиньте его в сторону.

Не сгибайте и не рвите кабель.

Используйте отвёртку Torx T5, чтобы выкрутить десять винтов, крепящих сборку тачпада:

Два винта 4,3 мм

Восемь винтов 5,8 мм

Немного приоткройте дисплей, чтобы получить доступ к тачпаду.

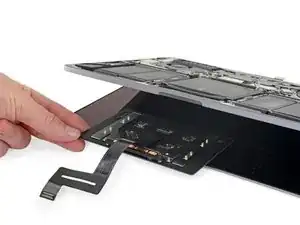

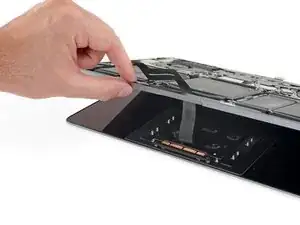

Аккуратно протяните ленточный кабель тачпада через отверстие в рамке MacBook Pro.

Снимите сборку тачпада.

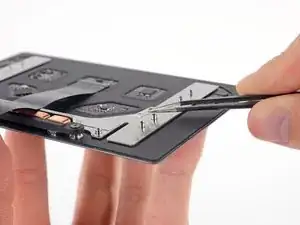

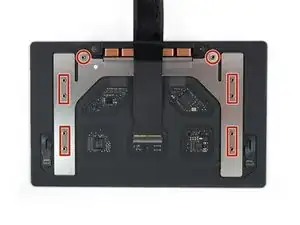

Не потеряйте шесть маленьких шайб (две круглые и четыре прямоугольные), расположенных на нижней стороне тачпада.

Убедитесь, что у нового тачпада установлен ленточный кабель перед сборкой. При необходимости перенесите старый кабель или установите кабель, поставляемый с новым тачпадом.
