Замена антенного кабеля (MacBook Pro 13" с функциональными клавишами, 2017)

Перед началом этой процедуры необходимо отключить функцию вашего Mac Auto Boot. Auto Boot включает Mac при открытии крышки и может сработать случайно во время разборки. Используйте это руководство или следуйте сокращённым инструкциям ниже, чтобы отключить Auto Boot. Эта команда может не работать на всех моделях Mac.

Включите Mac и откройте приложение Terminal.

Скопируйте и вставьте следующую команду (или введите её точно) в Terminal:

sudo nvram AutoBoot=%00

Нажмите [return]. При появлении запроса введите пароль администратора и снова нажмите [return]. Примечание: клавиша return может быть также обозначена символом ⏎ или "enter".

Теперь вы можете безопасно выключить Mac и открывать нижнюю крышку, не боясь случайного включения.

Когда ремонт будет завершён и Mac собран, снова включите Auto Boot с помощью следующей команды:

sudo nvram AutoBoot=%03

Перед продолжением отключите питание и выключите MacBook. Закройте дисплей и положите ноутбук на мягкую поверхность лицевой стороной вниз.

С помощью отвёртки P5 Pentalobe снимите шесть винтов, фиксирующих нижнюю крышку:

Два винта 6,2 мм

Два винта 5,3 мм

Два винта 3,4 мм

В ходе ремонта следите за каждым винтом и возвращайте его точно на то же место, чтобы избежать повреждения устройства.

Прикрепите присоску к нижней крышке в передней центральной части MacBook Pro.

Поднимите присоску, чтобы создать небольшое разделение между нижней крышкой и рамой корпуса.

Вставьте один угол медиатора для вскрытия в зазор между нижней крышкой и рамой корпуса.

Проведите медиатор вокруг ближайшего угла и до середины боковой стороны корпуса.

Это освободит одну из скрытых защёлок, фиксирующих нижнюю крышку к корпусу. Вы должны почувствовать и услышать щелчок при освобождении защёлки.

Повторите предыдущий шаг с противоположной стороны, вставив медиатор под нижнюю крышку и проведя им вверх по боковине, чтобы отщёлкнуть вторую защёлку.

Снова вставьте медиатор под передний край нижней крышки, рядом с одним из двух центральных отверстий под винты.

Резко проверните медиатор, чтобы отщёлкнуть третью защёлку, фиксирующую нижнюю крышку к корпусу.

Повторите эту процедуру возле другого центрального отверстия, отщёлкнув четвёртую защёлку.

Потяните нижнюю крышку сильно к передней части MacBook (открытой части петли), чтобы отделить последние защёлки, фиксирующие крышку.

Удобнее сначала потянуть за один угол, затем за другой.

Для этого может потребоваться значительная сила.

Снимите нижнюю крышку.

Осторожно отодвиньте большой кусок ленты, закрывающей разъём батареи на краю логической платы, ближайшем к батарее.

Удалите ленту.

Аккуратно отогните маленький кусочек ленты, закрывающий разъём шлейфа платы питания батареи.

Лента интегрирована в гибкий кабель и не отделится полностью. Отогните её лишь настолько, чтобы получить доступ к разъёму.

Используйте наконечник лопатки, чтобы поднять маленькую чёрную защёлку, фиксирующую кабель в разъёме.

Отключите шлейф платы питания батареи, выдвинув его из разъёма.

Двигайте параллельно логической плате, в направлении расположения кабеля.

Сложите шлейф платы питания батареи назад и уберите в сторону.

Если вы заменяете батарею, возможно, потребуется полностью снять и перенести этот шлейф на новую батарею. Отключите оба конца и аккуратно извлеките шлейф. При установке следите, чтобы не установить его вверх ногами или в неправильной ориентации — обратите внимание на положение на фото.

С помощью отвёртки T5 Torx отвёрните панкейк-винт 3,7 мм, фиксирующий разъём питания батареи.

Используйте лопатку, чтобы аккуратно приподнять разъём питания аккумулятора и отключить аккумулятор.

Поднимите разъём достаточно высоко, чтобы он оставался отделённым от своего гнезда. Если он случайно коснётся контакта в процессе ремонта, это может повредить ваш MacBook Pro.

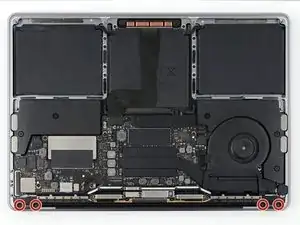

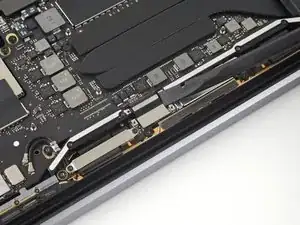

Удалите четыре винта T3 Torx длиной 1,9 мм, фиксирующие пластиковые крышки над петлями дисплея.

Снимите обе пластиковые крышки петель.

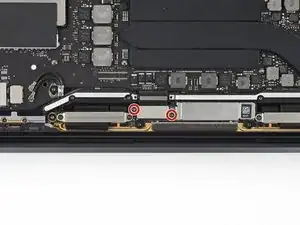

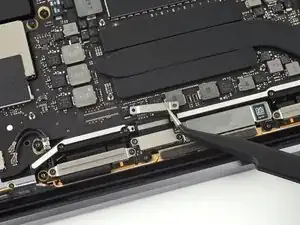

Удалите два винта T3 Torx длиной 2,9 мм, фиксирующие алюминиевую крышку над основным кабелем дисплея.

Снимите крышку.

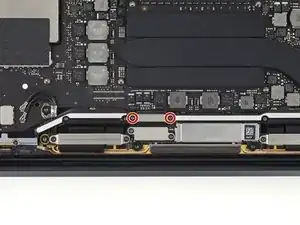

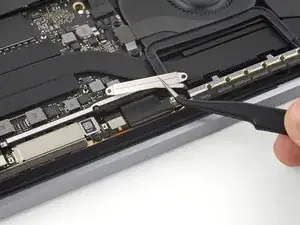

Удалите два винта T3 Torx длиной 1,7 мм, фиксирующие алюминиевую крышку над гибким разъёмом кабеля дисплея.

Снимите крышку.

Отожмите гибкий кабель платы дисплея вертикально вверх из его гнезда, чтобы отсоединить его от платы дисплея.

Удалите четыре винта T3 Torx длиной 1,5 мм, фиксирующие две алюминиевые крышки над двумя кабелями дисплея.

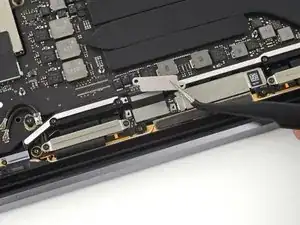

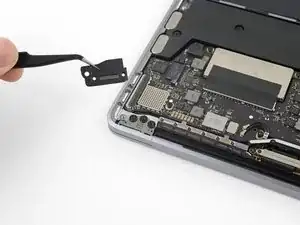

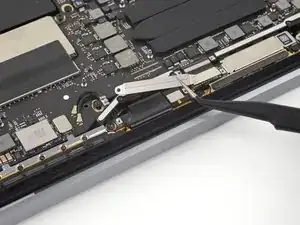

Используйте пинцет, чтобы снять две алюминиевые крышки.

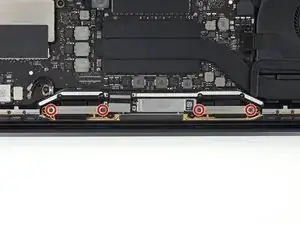

Удалите два винта T5 Torx длиной 3,3 мм (по одному с каждой стороны), фиксирующие узел антенного кабеля.

Также удалите два винта T5 Torx длиной 4,1 мм (по одному с каждой стороны).

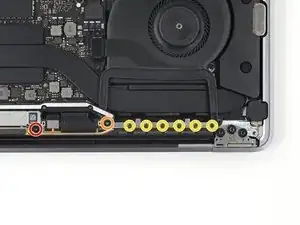

Удалите двенадцать пенталобов P2 длиной 1,1 мм (по шесть с каждой стороны), фиксирующих остальную часть узла антенного кабеля.

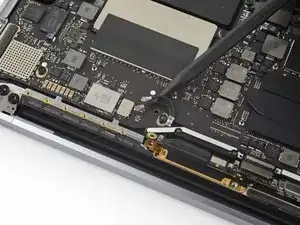

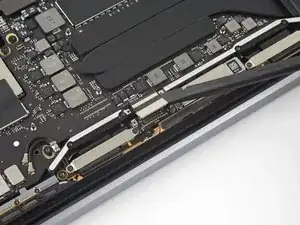

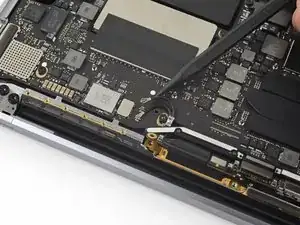

Осторожно отсоедините два антенных коаксиальных кабеля, отжав их вертикально вверх от логической платы.

Подведите пинцет или лопатку под каждый кабель до близости гнезда, затем аккуратно поверните или приподнимите, чтобы отсоединить.

Для повторного подключения совместите разъём с гнездом и нажмите вниз, чтобы он защёлкнулся на месте.

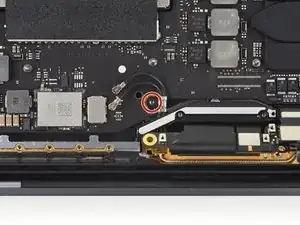

Удалите винт T5 Torx длиной 2,8 мм, фиксирующий два антенных коаксиальных кабеля к основной плате.

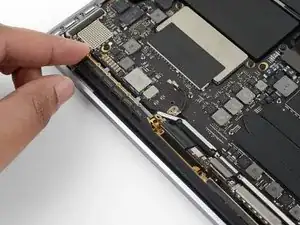

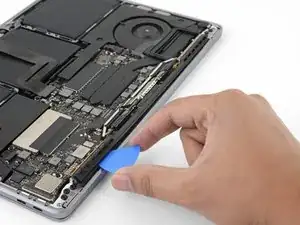

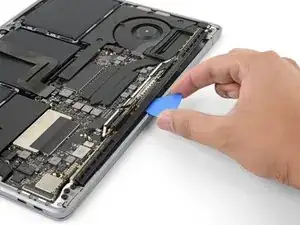

Используйте медиатор для поддёвки узла антенного кабеля в показанных местах.

Не перемещайте медиатор из стороны в сторону, так как на пути находятся два кабеля дисплея, которые могут быть повреждены.

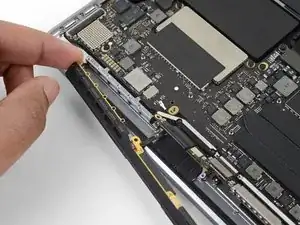

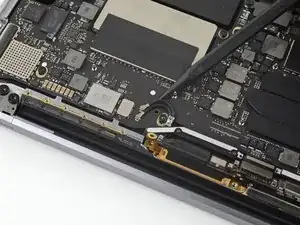

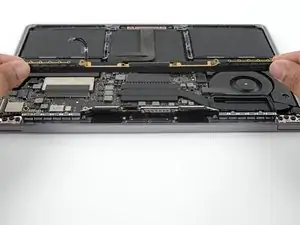

Аккуратно извлеките антенную сборку, одновременно пропуская пучок антенных кабелей через отверстие в шасси.

Снимите антенную сборку.

При сборке аккуратно сожмите пучок кабелей и направьте через отверстие в шасси в нужное положение на плате. При необходимости используйте инструменты для направления, но не применяйте силу.
