Замена узла экрана MacBook Pro 13" с функциональными клавишами 2017

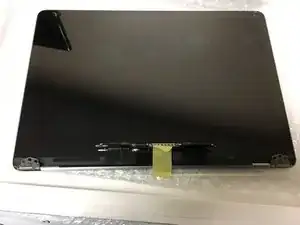

Узел экрана пришёл, упакованный в пену, пузырчатую плёнку и пенополистирол.

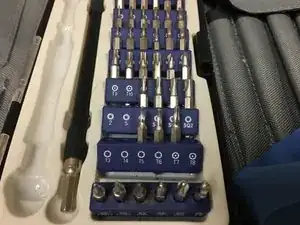

Вам понадобятся отвертки Pentalobe размеров P2 (0,8 мм) и P5 (1,2 мм) и биты Torx T3, T4 и T8.

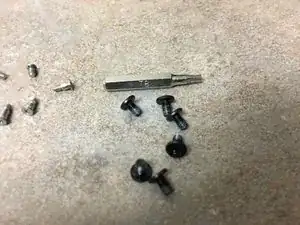

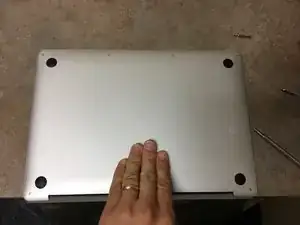

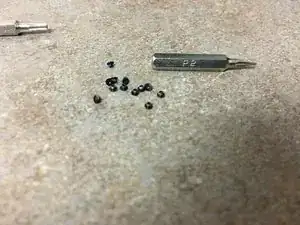

Сначала снимите 4 винта в углах. Затем снимите два длинных центральных винта и отложите их отдельно. Наконец снимите два центральных винта, которые являются самыми короткими. Учтите различную длину винтов при повторной сборке MacBook.

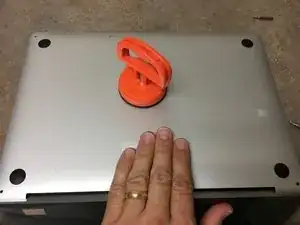

Используйте присоску, чтобы снять заднюю крышку. Возможно, потребуется приложить немного больше силы, но это безопаснее, чем использовать лопатку по краям.

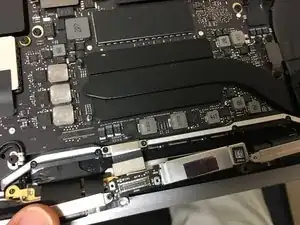

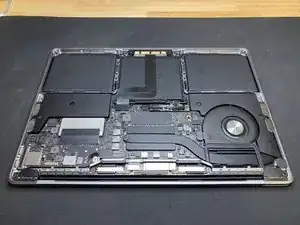

Вид внутренних компонентов после снятия задней крышки.

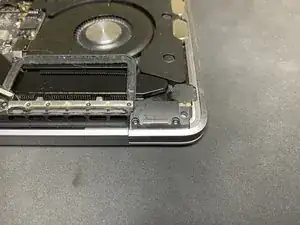

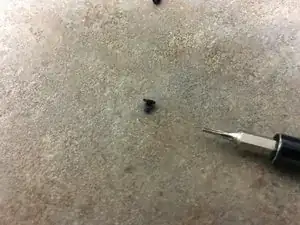

Далее используйте Torx T3, чтобы снять по 2 винта с каждой крышки петли.

Перед продолжением отключите аккумулятор.

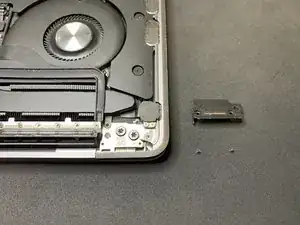

Используйте Pentalobe P5, чтобы открутить винты крышек петель. Подденьте и снимите крышки петель.

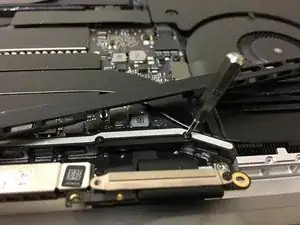

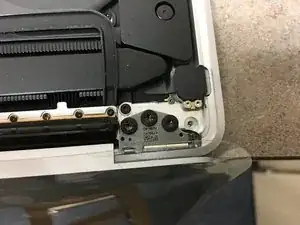

Используйте биту T8, чтобы снять винты петель.

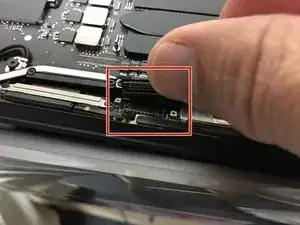

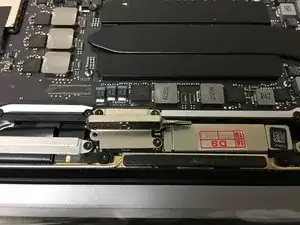

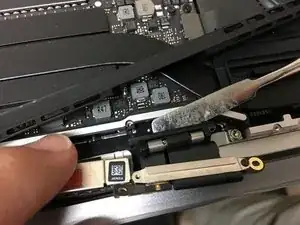

Снимите крышку кабеля видеосоединения. Используйте пластиковую лопатку, чтобы отключить видеокабель.

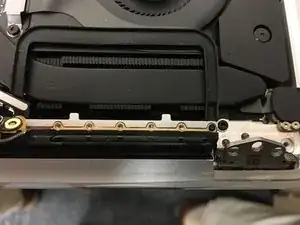

Используйте Pentalobe P2, чтобы снять винты по обеим сторонам.

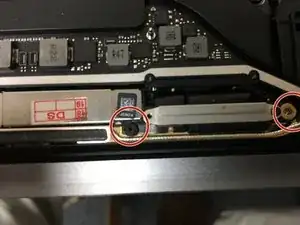

Используйте Torx 5, чтобы снять два выделенных винта. Винт ближе к центру короче. Повторите с противоположной стороны.

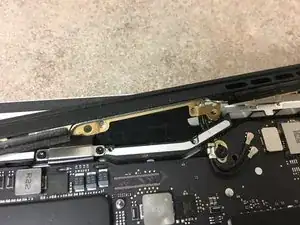

Снимите два кабеля под ними. У них есть маленькие разъёмы, которые нужно отключить.

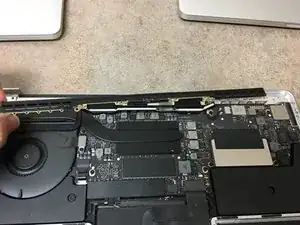

Пора аккуратно вывести все кабели из-под вентиляционной планки, которую мы отсоединили (та, где множество маленьких винтов).

После этого вы можете снять узел экрана с нижней части корпуса.

Вот и всё. Ничего сложного. Общее время ремонта у меня заняло около 10–15 минут. Но у меня проблемы с винтами маленького размера.

Просто выполните шаги в обратном порядке для сборки.
