Замена SSD в MacBook Air 11" Ранний 2015

Apple

Используйте это руководство для модернизации или замены твердотельного накопителя в MacBook Air 11” Ранний 2015. Этот MacBook Air использует уникальный разъем для накопителя, поэтому он не совместим с обычными накопителями M.2 без использования адаптера.

Прежде чем выполнять этот ремонт, если это возможно, создайте резервную копию вашего существующего SSD. Затем ознакомьтесь с интернет-восстановлением или создайте загрузочный внешний накопитель, чтобы быть готовым установить macOS на ваш новый накопитель и перенести ваши данные на новый SSD.

Наконец, мы настоятельно рекомендуем установить macOS 10.13 High Sierra (или более позднюю версию macOS) перед заменой оригинального SSD в вашем MacBook Air. Большинство новых SSD требуют обновленных драйверов для накопителей, которые отсутствуют в версиях macOS до High Sierra.

Шаг 1

Выключите и закройте ваш компьютер. Положите его на мягкую поверхность верхней стороной вниз.

Удалите следующие десять винтов:

Два винта Pentalobe 5-тип с размером 8 мм

Восемь винтов Pentalobe 5-тип с размером 2.5 мм

Специальная отвертка, необходимая для удаления винтов Pentalobe 5-тип, доступна здесь.

Шаг 2

Вставьте пальцы между экраном и нижней крышкой и потяните вверх, чтобы снять нижнюю крышку с Air.

Шаг 3

На этом этапе вы отключите батарею, чтобы избежать короткого замыкания компонентов во время обслуживания.

Используйте плоский конец лопатки, чтобы поддеть обе короткие стороны разъема батареи вверх и отключить его от разъема на материнской плате.

Немного сгибайте кабель батареи вдали от материнской платы, чтобы разъем не сгибался обратно и не касался своего разъема.

Шаг 4

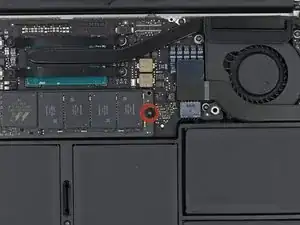

Удалите один винт Torx T5 размером 2.9 мм, фиксирующий SSD на материнской плате.

Шаг 5

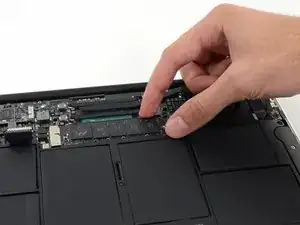

Поднимите свободный конец SSD достаточно, чтобы удобно захватить его.

Не поднимайте конец SSD слишком сильно.

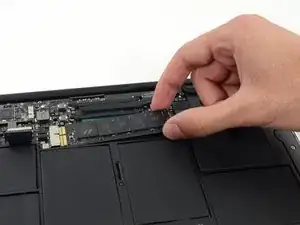

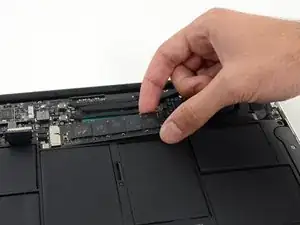

Вытащите накопитель прямо из разъема и удалите его с материнской платы.

При повторной установке SSD убедитесь, что он правильно установлен

Перевод руководства с ifixit.com
