Замена аудиокабеля в MacBook Air моделей A1237 и A1304

Перед началом отсоедините MacBook Air от сети и выключите питание.

Удалите десять винтов с крестообразной шлицевой головкой, крепящих нижнюю крышку к MacBook Air:

Шесть винтов 2,8 мм

Два винта 3,8 мм

Два винта 5,4 мм

Небольшим поднятием нижней крышки в области вентиляционных отверстий сдвиньте её к задней части компьютера, чтобы освободить монтажные защёлки.

Отключите разъём батареи, потянув его прямо из гнезда.

Удалите следующие девять винтов, закрепляющих батарею в Air:

Четыре винта Phillips 2,9 мм.

Четыре винта Phillips 3,8 мм.

Один винт Phillips 7,2 мм.

Поднимите батарею и извлеките её из корпуса Air.

Если вы устанавливаете новую батарею, её следует откалибровать после установки:

Зарядите её до 100%, затем продолжайте зарядку как минимум ещё 2 часа. Затем отключите питание и используйте ноутбук обычным образом, чтобы разрядить батарею. Когда появится предупреждение о низком заряде, сохраните работу и не выключайте ноутбук до перехода в спящий режим из-за низкого заряда. Подождите как минимум 5 часов, затем зарядите ноутбук непрерывно до 100%.

Если после установки новой батареи вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook.

Удалите следующие два винта, которыми динамическая сборка крепится к верхней крышке.

Один винт Phillips 3 мм.

Один винт Phillips 5,8 мм.

Используйте лопаточку, чтобы оторвать плату разъёма аудиовыхода от клея, фиксирующего её на креплении жёсткого диска.

Отключите разъём аудиовыхода от его гнезда.

Поверните сборку динамиков в сторону центра корпуса Air.

Используйте лопаточку, чтобы поддеть и отсоединить разъём кабеля динамика от аудиоплаты.

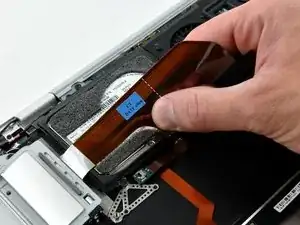

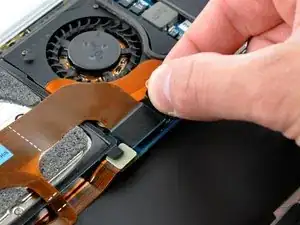

Отключите ленточный кабель крышки портов от логической платы, потянув его вертикально вверх за чёрную язычок.

При необходимости оторвите ленточный кабель аудиовыхода от клея, крепящего его к верхней крышке.

Используйте заострённый конец лопаточки, чтобы вывести кабель микрофона из крепления жёсткого диска.

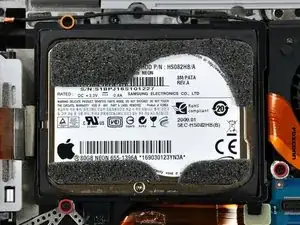

Удалите следующие винты, крепящие жёсткий диск к верхней крышке:

Два винта Phillips 3,9 мм.

Один винт Phillips 4,7 мм.

Это может быть винт Torx T6.

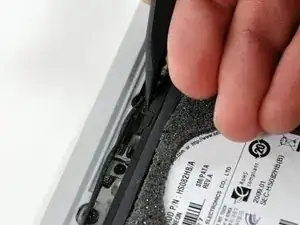

С помощью кончика лопаточки снимите декоративную крышку винта, чтобы открыть доступ к последнему винту, крепящему жёсткий диск.

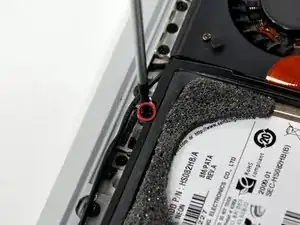

Удалите винт Phillips 4,7 мм, крепящий жёсткий диск к верхней крышке.

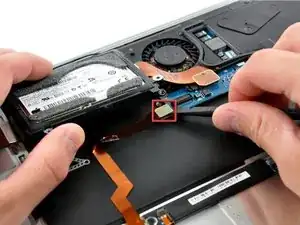

Поднимите жёсткий диск немного и с помощью лопаточки подденьте разъём аудиокабеля, отсоединяя его от логической платы.

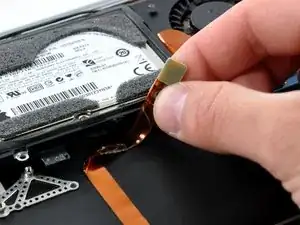

Отклейте аудиокабель от клея, фиксирующего его к верхней крышке.
