Замена верхней панели MacBook Air 11" Early 2015

Используйте это руководство для замены верхней панели, включая клавиатуру, в вашем MacBook Air 11" Early 2015.

Шаг 1

Выключите и закройте компьютер. Положите его лицевой стороной вниз на мягкую поверхность.

Снимите следующие десять винтов:

Два 8 мм 5-точечных винта Pentalobe

Восемь 2.5 мм 5-точечных винтов Pentalobe

Специальная отвертка, необходимая для снятия 5-точечных винтов Pentalobe, доступна здесь.

Шаг 2

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы защёлкнуть нижнюю крышку и снять её с Air.

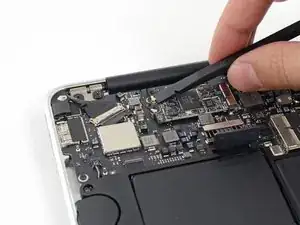

Шаг 3

На этом шаге вы отключите аккумулятор, чтобы избежать короткого замыкания компонентов во время ремонта.

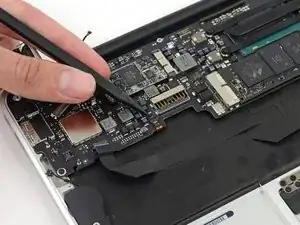

Используйте плоский конец лопатки, чтобы приподнять обе короткие стороны разъёма аккумулятора и отсоединить его от гнезда на плате.

Немного отогните кабель аккумулятора от платы, чтобы разъём случайно не вернулся и не соприкоснулся со гнездом.

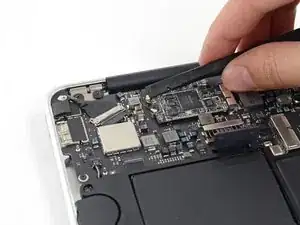

Шаг 4

Используйте плоский конец лопатки, чтобы приподнять разъёмы кабелей левой и правой плат ввода/вывода с их гнёзд на плате ввода/вывода.

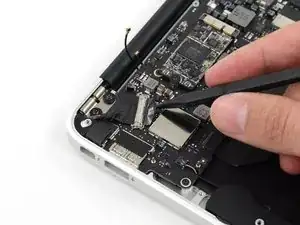

Шаг 5

Поднимите и снимите кабель платы ввода/вывода.

Шаг 6

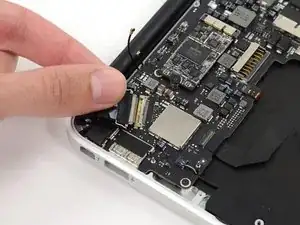

Используйте кончик лопатки, чтобы аккуратно надавить с обеих сторон на разъём кабеля камеры iSight и ослабить его, вытаскивая из гнезда на плате.

Рекомендуем аккуратно «выгуливать» разъём из гнезда.

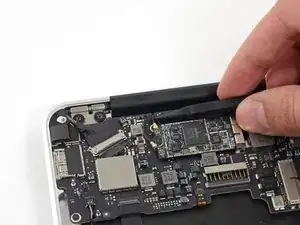

Шаг 7

Отделите кабель камеры iSight от клея, крепящего его к вентилятору.

Шаг 8

Используйте кончик лопатки, чтобы аккуратно отогнуть фиксирующую планку ZIF-разъёма кабеля вентилятора.

Убедитесь, что вы поднимаете именно шарнирную фиксационную планку, не сам разъём.

Шаг 9

Снимите следующие три винта, фиксирующие вентилятор к верхней панели:

Два 5.5 мм винта T5 Torx

Один 4.6 мм винт T5 Torx

В некоторых моделях этот винт имеет длину 3.6 мм и также является винтом T5 Torx.

Шаг 10

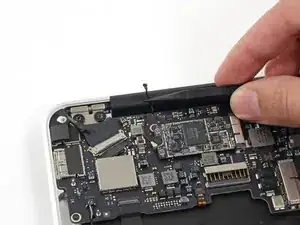

Поднимите, но не извлекайте полностью вентилятор из его посадочного места в верхней панели.

Аккуратно вытяните шлейф вентилятора из разъёма по мере удаления вентилятора из корпуса Air.

Шаг 11

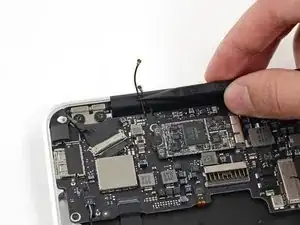

Используйте плоский конец лопатки, чтобы приподнять оба антенных разъёма с их гнёзд на модуле AirPort/Bluetooth и отведите их в сторону.

Шаг 12

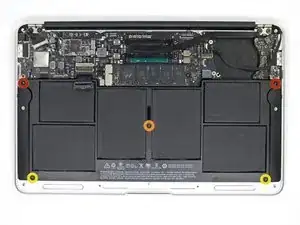

Снимите следующие пять винтов, которые крепят аккумулятор к верхней панели:

Два 5.2 мм винта T5 Torx

Один 6 мм винт T5 Torx

Два 2.6 мм винта T5 Torx

Шаг 13

При обращении с аккумулятором избегайте сдавливания или касания шести открытых литий‑полимерных ячеек.

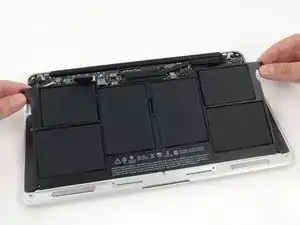

Поднимите аккумулятор за край, ближайший к логической плате, и извлеките его из верхней панели.

Шаг 14

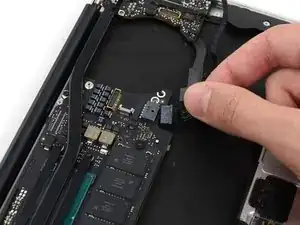

Отключите плату ввода/вывода, оттянув силовой кабель от его гнезда на логической плате.

Тяните кабель параллельно плоскости логической платы в направлении переднего края Air.

Шаг 15

Используйте кончик лопатки, чтобы вывести антенные кабели из вырезов в логической плате.

Шаг 16

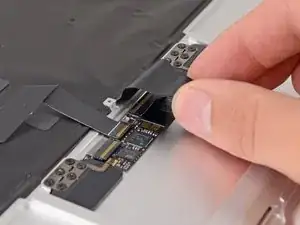

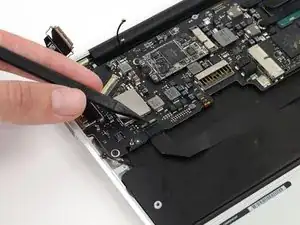

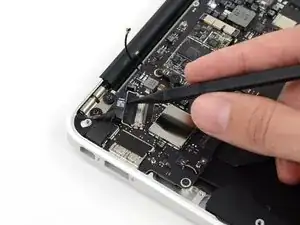

Осторожно подденьте кончиком лопатки чёрную пластиковую планку, приклеенную к защёлке разъёма кабеля дисплея, чтобы защёлка поднялась и отодвинулась от гнезда.

Удерживая защёлку от гнезда, аккуратно вытяните кабель дисплея из его гнезда.

Не тяните кабель дисплея вверх при отключении, это может оторвать гнездо от логической платы.

Шаг 17

Используйте кончик лопатки, чтобы поддеть разъём кабеля динамика, поднимая его прямо вверх из гнезда.

Выведите кабель из выреза в логической плате.

Шаг 18

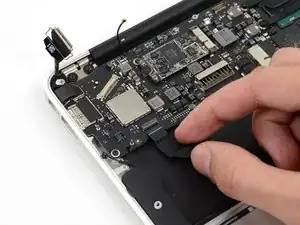

Используйте кончик лопатки или ноготь, чтобы отогнуть вверх фиксирующую планку ZIF-разъёма шлейфа трекпада.

Убедитесь, что вы поднимаете именно шарнирную фиксационную планку, не сам разъём.

Вытяните шлейф трекпада прямо из разъёма в направлении переднего края Air.

Шаг 19

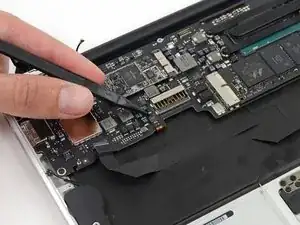

Используйте тонкий наконечник лопатки, чтобы приподнять фиксирующую защёлку на ZIF-разъёме шлейфа подсветки клавиатуры.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую защёлку, а не сам разъём.

Выньте шлейф подсветки клавиатуры из разъёма.

Шаг 20

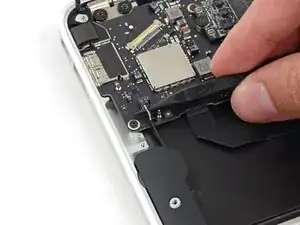

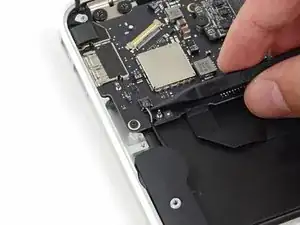

Удалите один винт T5 Torx длиной 2,9 мм, крепящий карту AirPort/Bluetooth к плате логики.

Шаг 21

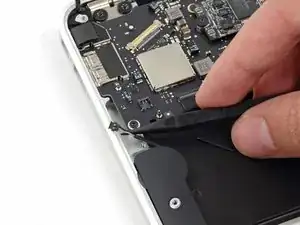

Немного приподнимите свободный конец платы AirPort/Bluetooth и вытащите её из разъёма на плате логики.

Чтобы не повредить её разъём на плате логики, не поднимайте чрезмерно свободный конец карты AirPort/Bluetooth.

Шаг 22

Удалите три винта T5 Torx длиной 3,6 мм, крепящие плату логики к верхней части корпуса.

В некоторых моделях это винты T5 Torx длиной 3,1 мм.

Шаг 23

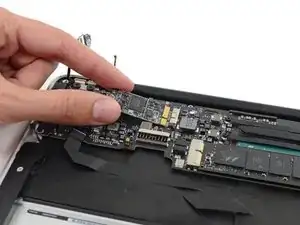

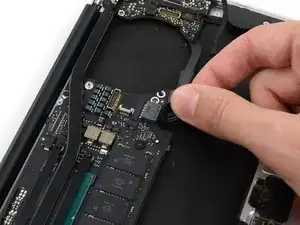

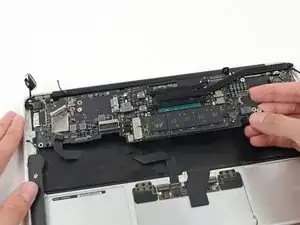

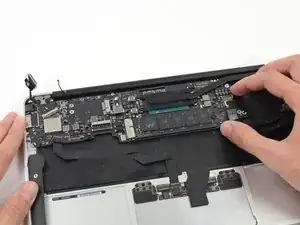

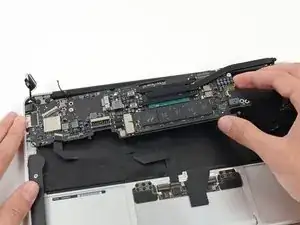

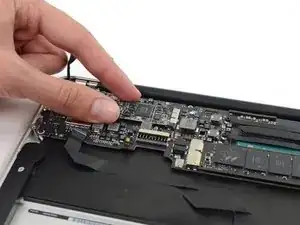

Аккуратно приподнимите узел платы логики с конца радиатора и оттяните его от стороны корпуса с портами, чтобы извлечь из Air.

При установке платы логики вставьте резиновый край платы под резиновый уплотнитель со стороны портов, затем опустите плату на место.

Шаг 24

Снимите небольшую резиновую прокладку с угла верхней части корпуса, ближайшего к плате ввода-вывода.

Снимите прокладку с угла, ближайшего к разъёму кабеля дисплея.

Шаг 25

При необходимости используйте пинцет, чтобы удалить любую ленту, закрывающую ZIF-коннектор кабеля микрофона.

Шаг 26

Используйте тонкий наконечник лопатки, чтобы осторожно приподнять фиксирующую защёлку на ZIF-разъёме кабеля микрофона.

Убедитесь, что вы поднимаете фиксирующую защёлку, а не сам разъём.

Пинцетом вытяните шлейф микрофона прямо из разъёма.

Шаг 27

Используйте тонкий наконечник лопатки, чтобы поддеть кабель динамика у разъёма, поднимая его строго вверх из разъёма.

Снимите кабель с посадочного выступа на плате логики.

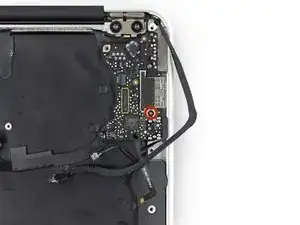

Шаг 28

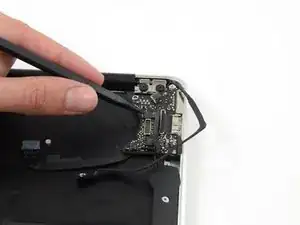

Удалите один винт T5 Torx длиной 3,6 мм, крепящий плату ввода-вывода к верхней части корпуса.

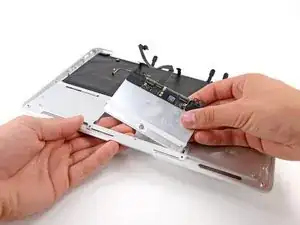

Шаг 29

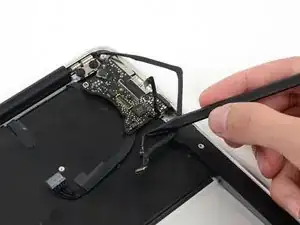

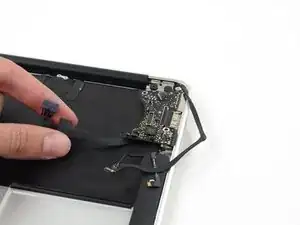

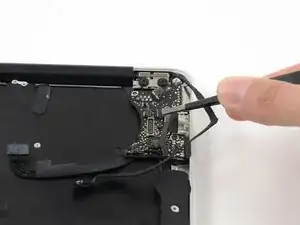

Осторожно поднимите плату ввода-вывода за её кабель питания и отведите её от кромки корпуса.

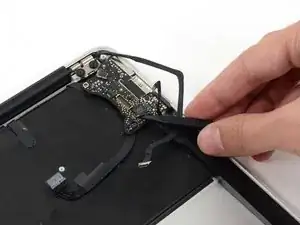

Шаг 30

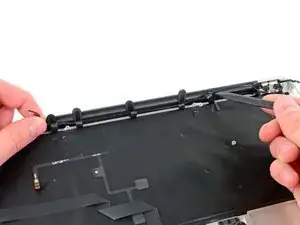

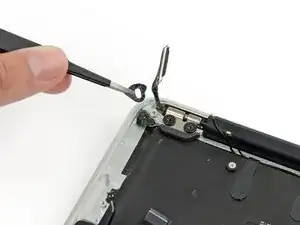

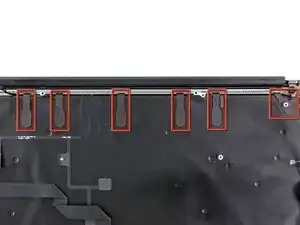

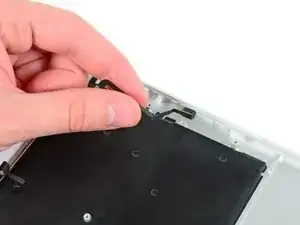

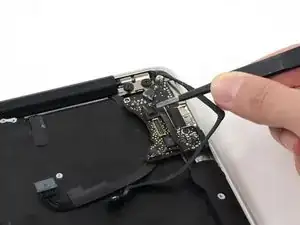

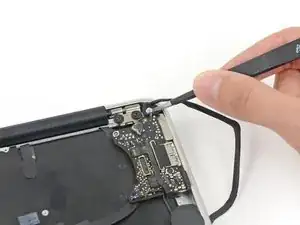

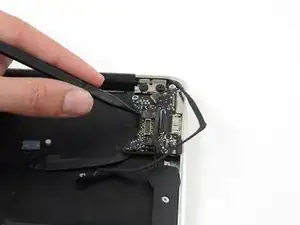

Отклейте шесть петель с кабелями, фиксирующих антенные кабели к верхней части корпуса.

В некоторых моделях петель семь.

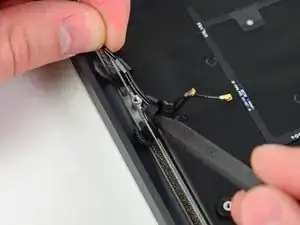

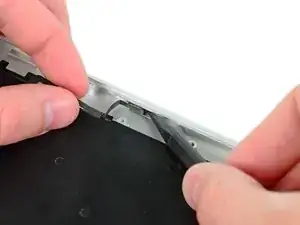

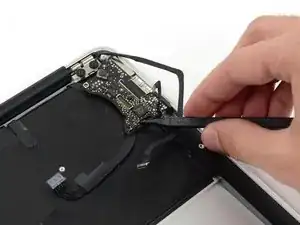

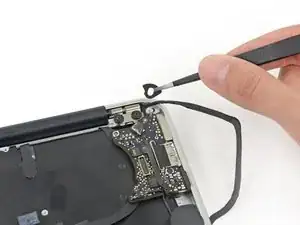

Осторожно вытащите петли кабелей по одной из канавки, вырезанной в верхней части корпуса.

Используйте лопатку, чтобы раскрыть пластиковые петли при продевании антенных кабелей через них.

Повторите это для каждой фиксирующей петли, пока антенные кабели не освободятся от верхней части корпуса.

Шаг 31

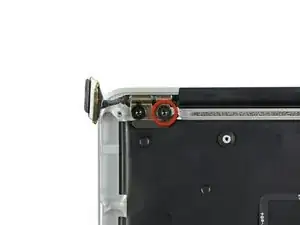

Удалите внутренний винт T8 Torx длиной 4,9 мм, крепящий каждую петлю дисплея к верхней части корпуса (всего два винта).

Шаг 32

Откройте дисплей до перпендикулярного положения относительно верхней части корпуса и положите его на стол, как показано.

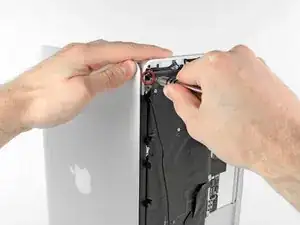

Удерживая Air неподвижно, удалите оставшийся винт T8 Torx длиной 4,9 мм из нижнего кронштейна дисплея.

Шаг 33

Перед удалением последнего винта дисплея обязательно удерживайте дисплей и верхнюю часть корпуса другой рукой. В противном случае компоненты могут упасть на стол и повредиться.

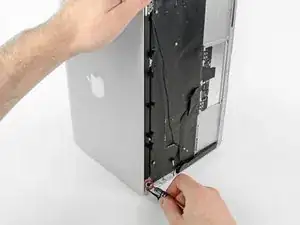

Удалите последний винт T8 Torx длиной 4,9 мм, крепящий дисплей к верхней части корпуса.

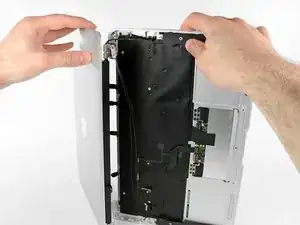

Шаг 34

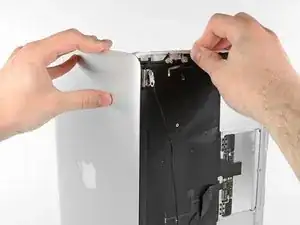

Сдвиньте верхнюю часть корпуса немного в сторону дисплейного модуля, затем поверните её от передней части дисплейного модуля.

Когда петли дисплея освободятся от верхней части корпуса, снимите дисплей.

Шаг 35

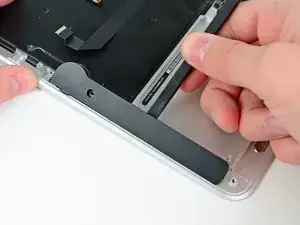

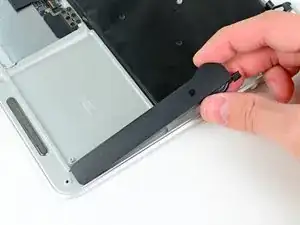

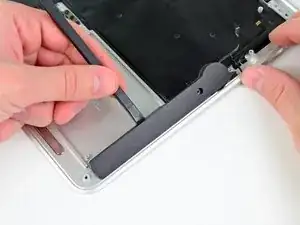

Используйте плоский конец лопатки, чтобы поддеть правый динамик от клея, крепящего его к верхней части корпуса.

Поддерайте динамик только в областях голого алюминия на верхней части корпуса. Поддевание со стороны клавиатуры может повредить клавиатуру и сам динамик.

Снимите правый динамик с верхней части корпуса.

Шаг 36

Используйте плоский конец лопатки, чтобы отодвинуть левый динамик от клея, крепящего его к верхней крышке.

Поднимайте динамик только в тех местах, где на верхней крышке обнажён алюминий. Поднимание в области клавиатуры может повредить клавиатуру и сам динамик.

Снимите левый динамик с верхней крышки.

Шаг 37

Используйте наконечник лопатки, чтобы отжать микрофон от боковой части верхней крышки.

Снимите микрофон с верхней крышки.

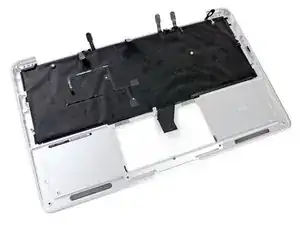

Верхняя крышка остаётся.

Шаг 38

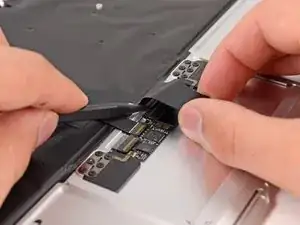

ZIF-разъём для ленты клавиатуры скрыт под самой лентой.

Одной рукой оттолкните/поднимите ленту клавиатуры от верхней крышки.

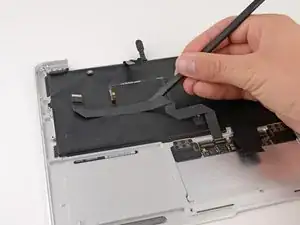

Другой рукой используйте лопатку, чтобы откинуть фиксирующую защёлку на ZIF-разъёме.

После откидывания защёлки аккуратно вытяните ленту прямо из её гнезда.

Шаг 39

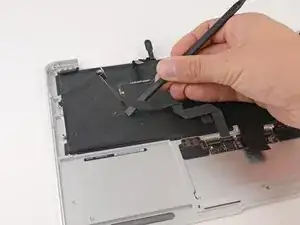

Используйте плоский конец лопатки, чтобы отделить кабель ленты трекпада от нижней стороны клавиатуры.

Кабель удерживается клеем. Работайте осторожно и следите, чтобы лопатка не соскользнула и не повредила компоненты.

Шаг 40

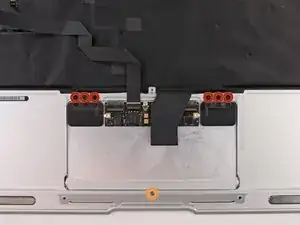

Удалите шесть винтов Phillips #00 длиной 1,5 мм, фиксирующих трекпад к верхней крышке.

Проверьте вашу запасную верхнюю крышку — если в ней нет этого широкого винта T5, снимите его и перенесите в запасную крышку.

Это регулировочный винт для настройки хода нажатия трекпада — при сборке протестируйте ход и отрегулируйте винт, пока он не станет удобным.

Шаг 41

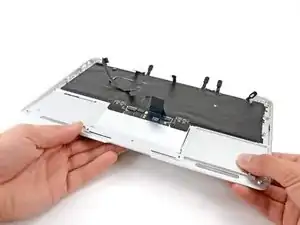

Держа верхнюю крышку приподнятой одной рукой, аккуратно выдвиньте трекпад вверх через верхнюю крышку.

Снимите трекпад с верхней крышки.

Шаг 42

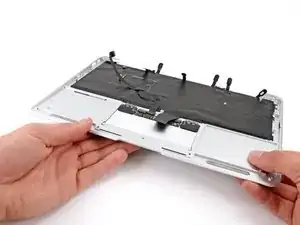

Верхняя крышка остаётся.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
